9、车辆全视系统。
车辆全视系统，现在许多高级车都有。一次保养时问一个装倒车后视的哥们儿，被告知800元，已经装了2个小时。自己把原来送人的一套全视系统要回来，试图装在山猫上。但看到需要拆那么多的线，我二虎了。准备研究一套不动车里一根线的全视系统。现在已经成功了。
如果只装一套倒车后视系统，自己动手，需要半个小时，239元。这还是某宝零售价。里面有点儿诀窍，独家发现。后面说。通过全视系统，可以清楚地看见左车轮的位置，走什么地方都不用别人指挥。
前视摄像头，基本用途是解决越野车前视死角。加了前视摄像头以后，盲区只有200MM。
后视摄像头是无线发射，从后厢12V取电。
左右摄像头都从点烟器取电，电源和视频线一个路由。视频全进手套箱。

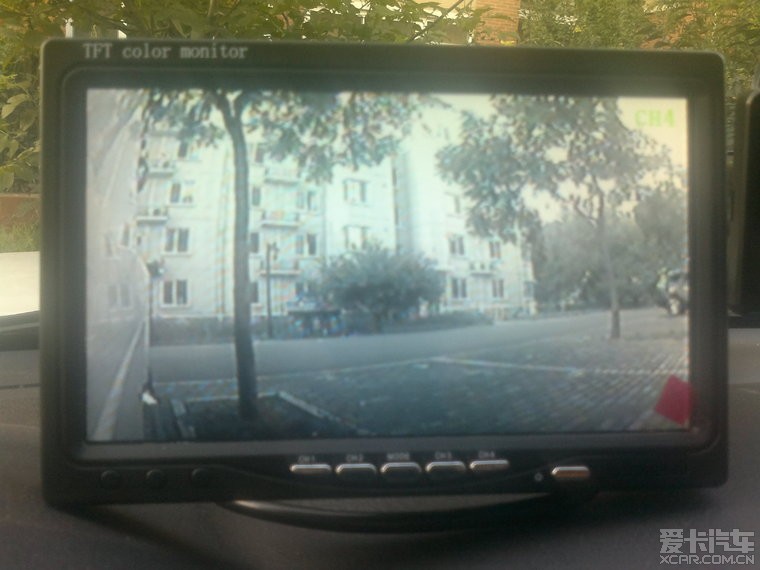

选了若干个屏幕显示方式，最终使用了4分屏。四路视频直接通过四条视频线进入屏幕。在屏幕上的按钮可以直接切换单屏，双屏，三屏和四屏。选的屏幕是7寸的。4.3的太小。
理想中的方案还需要有一个DVR，及随时随地对四个视频信号进行记录。但问题是只能通过鼠标或遥控器对手套箱里的DVR进行控制。只能显示单屏或四屏。但还可以无线发射四屏到终端接收。估计还是要改。
下面再单说一下倒车后视。从某宝上买无线发射接收套装件，69元。注意是DVD接收还是直接传给屏幕，两种不一样。4.3寸吸盘TFT屏幕，55~85元。带LED等的小蝴蝶摄像头，69~85元。带开关点烟器插头，5~8元。双线接近开关，300MA，9元。屏幕及接收器共同从点烟器取电，接近开关串接在回路中。用L型支架把接近开关固定在档把倒档位，距档把2~4MM。摄像头和发射器自后备厢12V取电，需设法将线穿入后厢。这样不动车内一根线，倒车后视就做好了。211~256元。倒车时，档把到接近开关位，后视镜就显示图像，否则黑屏。
我多置了一个接受器，把后视视频信号送到全视系统里了。这样可以随时调用后视图像。

[ 本帖最后由穆人智于 2013-9-5 21:53 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

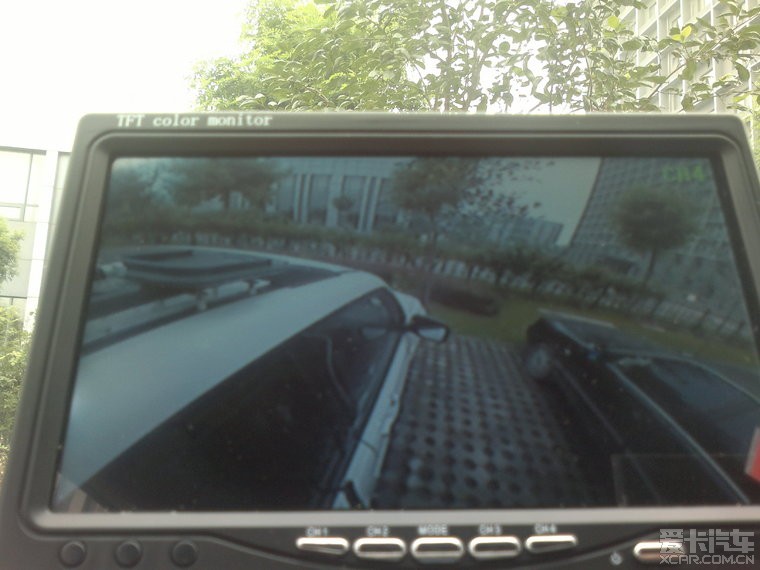

穆人智 331 爱卡币 202 帖子加关注发私信支柱会员注册 2013-09-01 来自北京市\|北京市	发表于 2013-09-05 22:01 IP属地：未知 32楼改了以后，前视的盲区只有300MM，两侧没有盲区。考虑出去时右前轮的位置比较关键，预留了一路。用支架在行李筐上架一只摄像头，必要时取代后视。这样右前轮的位置就可以在车内看见了，
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

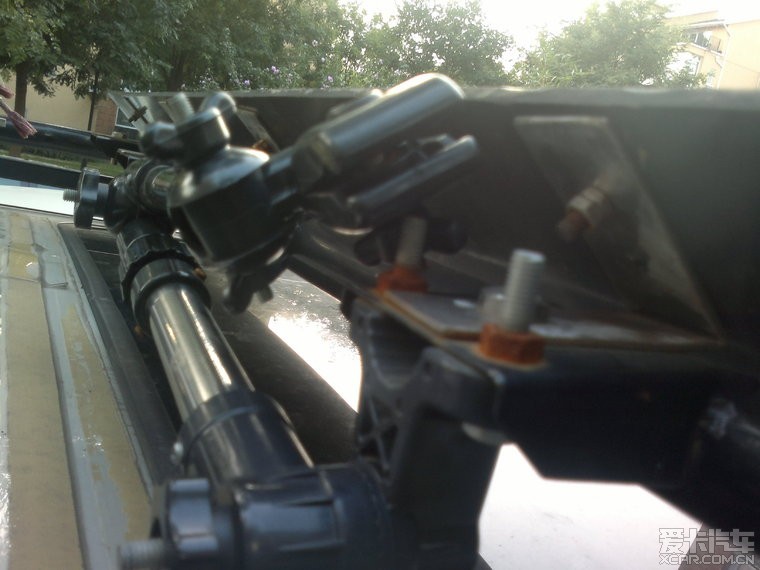

穆人智 331 爱卡币 202 帖子加关注发私信支柱会员注册 2013-09-01 来自北京市\|北京市	发表于 2013-09-05 22:08 IP属地：未知 33楼做右侧摄像头支架式，先选了磁力表做的蛇形支架，但探出车体的距离太短。在某宝上逛的时候看到了自行车雨伞支架，买来正合适。平时如果架着就太事事儿的了，不用时可以这样收起。
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

穆人智 331 爱卡币 202 帖子加关注发私信支柱会员注册 2013-09-01 来自北京市\|北京市	发表于 2013-09-05 22:10 IP属地：未知 34楼谢谢所有顶贴的朋友，也希望大家有所收获，论坛实际也是我学习的好地方。
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

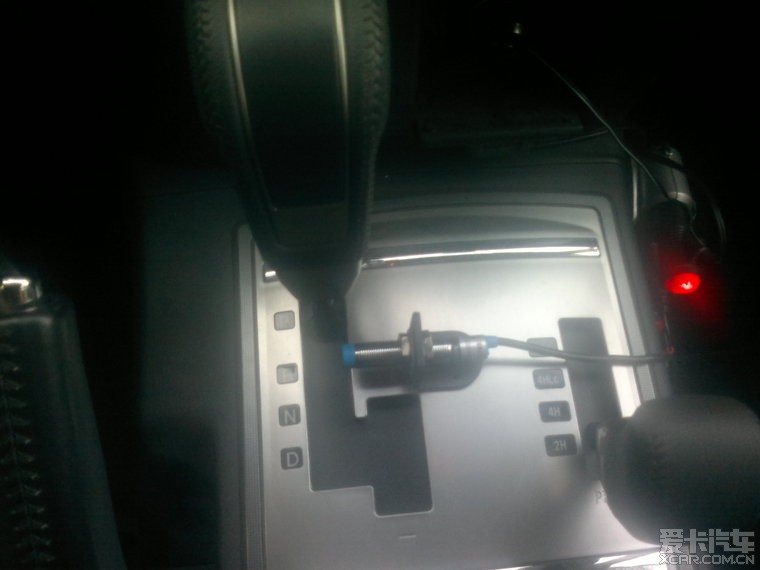

穆人智 331 爱卡币 202 帖子加关注发私信支柱会员注册 2013-09-01 来自北京市\|北京市	发表于 2013-09-05 22:13 IP属地：未知 35楼控制反光镜后视启动的接近快关。有了这个东东就可以不动车里一根线，就实现倒车后视。这应该是首创。
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

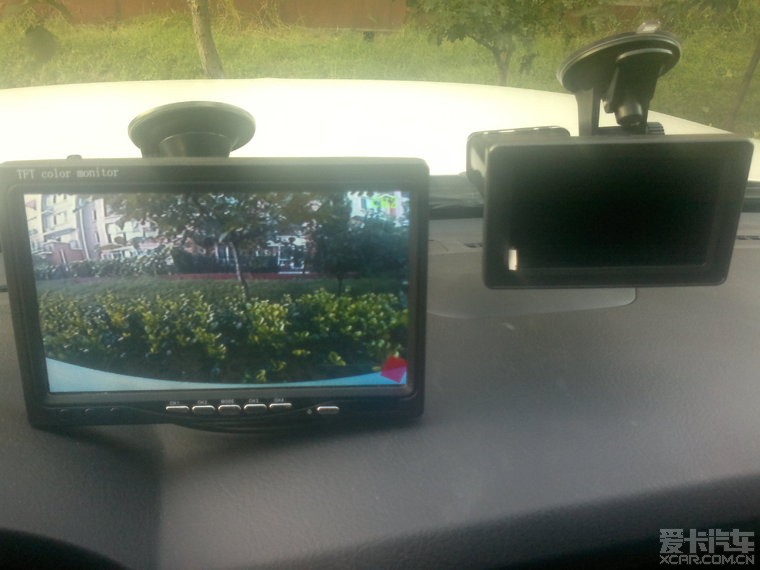

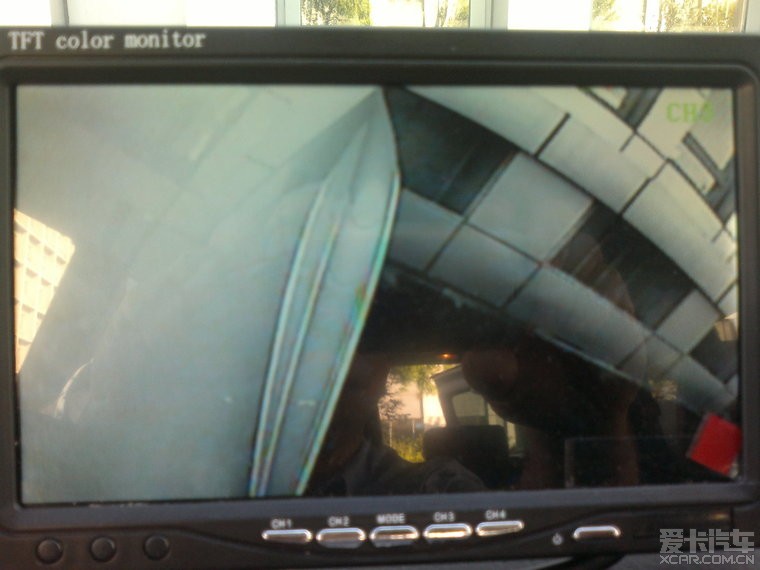

穆人智 331 爱卡币 202 帖子加关注发私信支柱会员注册 2013-09-01 来自北京市\|北京市	发表于 2013-09-05 22:19 IP属地：未知 36楼在设计全视系统时感觉有些死角还是看不见，也不可能再增加摄像头的数量。设计了“第三只眼”，可以在车内观察任何方位，正在申请专利。图中的4.3寸屏就是第三只眼。图像是第三只眼看到的。理论上车子的任何位置都可以在车内看到。
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

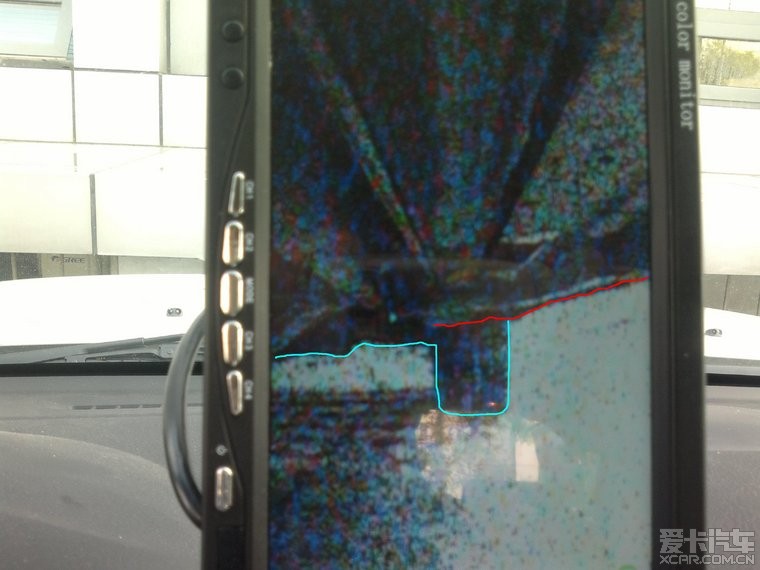

穆人智 331 爱卡币 202 帖子加关注发私信支柱会员注册 2013-09-01 来自北京市\|北京市	发表于 2013-09-06 09:08 IP属地：未知 37楼这就是第三只眼看到的，走过烂路的都知道。 [ 本帖最后由穆人智于 2013-9-6 09:09 编辑 ]
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

穆人智 331 爱卡币 202 帖子加关注发私信支柱会员注册 2013-09-01 来自北京市\|北京市	发表于 2013-09-06 15:44 IP属地：未知 38楼原帖由 chu_yong 于 13-09-06 15:37 发表顶，目前本人也失业中有时要得到就要先放弃。
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

穆人智

331
爱卡币
202
帖子

加关注 发私信

支柱会员

注册 2013-09-01 来自北京市|北京市

发表于 2013-09-06 16:00 IP属地：未知

39楼

10、流氓钩和顶胎器
不为了拖车，防追尾。从某宝上订了后拖曳梁、尾钩和顶胎器。自己找人装上。不知是否选的不对，店家直接交代：尾钩要倒着装，顶胎器才能装上。买的不好，顶胎器都生锈了，准备自己拆下来喷上黑漆。流氓钩的另一个作用是固定我的后摄像头。

[每日热点]:【旅行游记】巴马世界之乡长寿村...

回复本楼 | 评分 | 举报

穆人智

331
爱卡币
202
帖子

加关注 发私信

支柱会员

注册 2013-09-01 来自北京市|北京市

发表于 2013-09-06 16:59 IP属地：未知

40楼

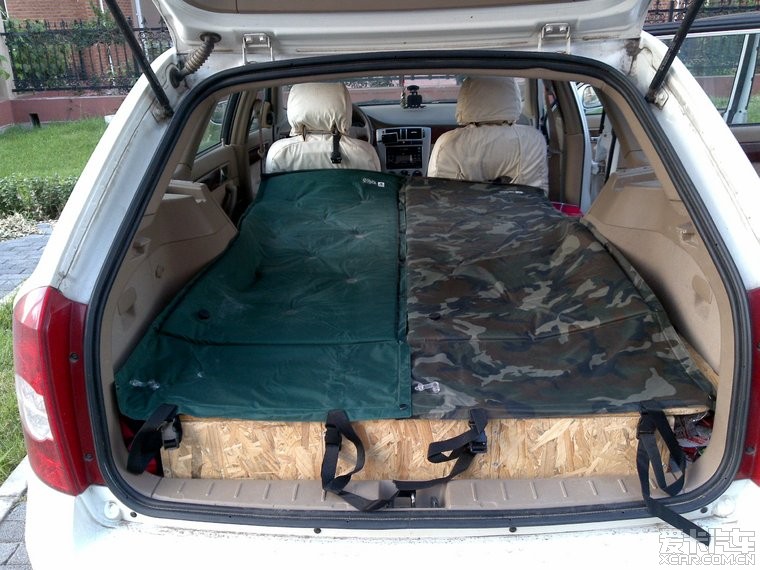

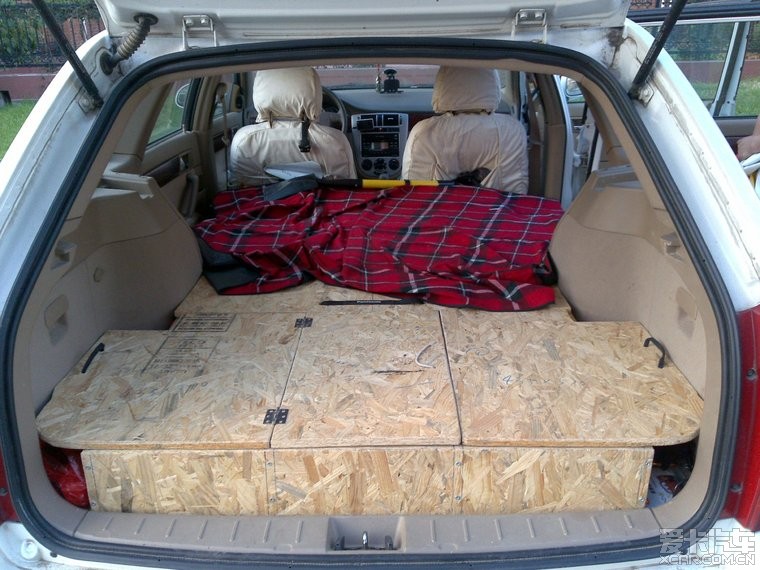

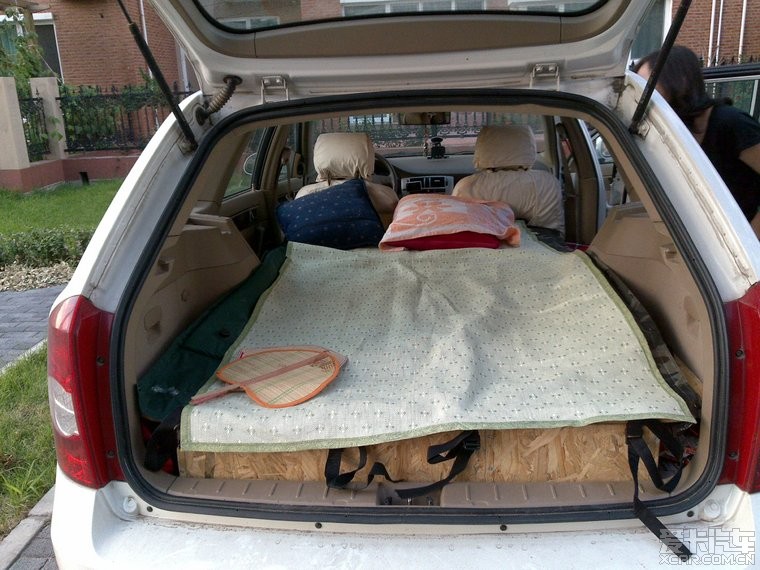

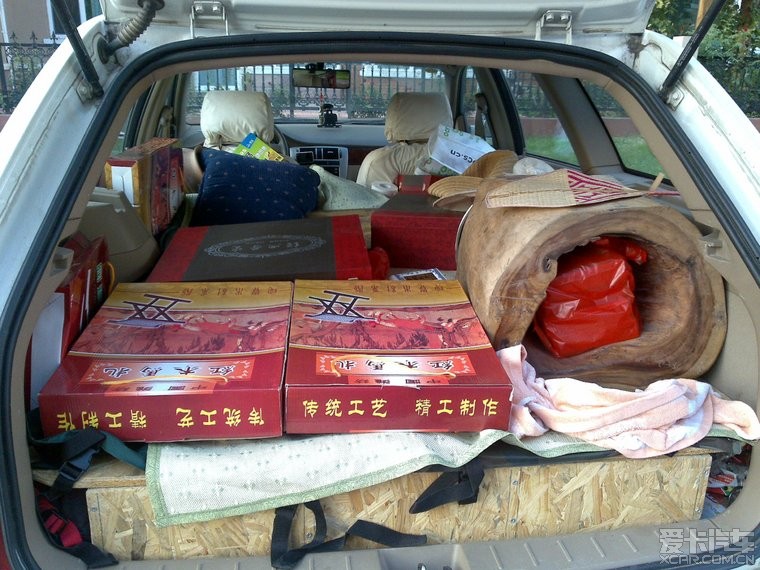

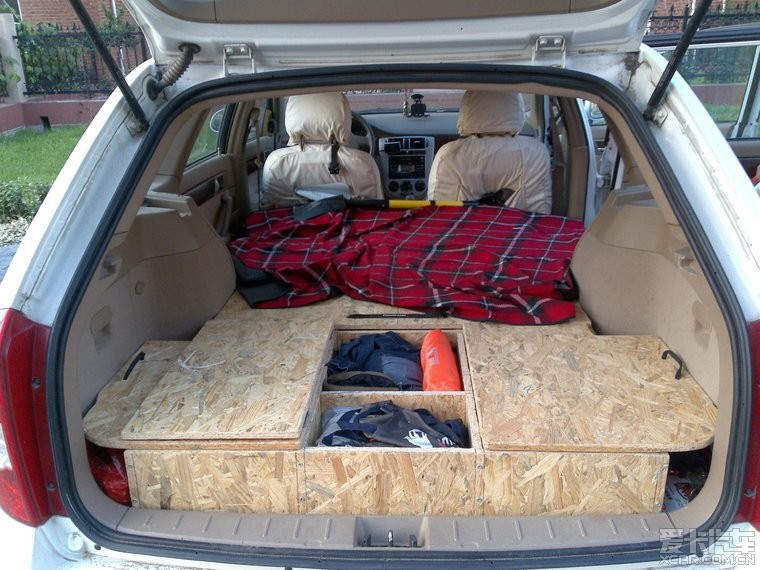

为什么我一定要做一个车床，因为我们每次出行都带着我们的狗，曾有过被从宾馆轰出来的经历。做个床，实在不行带狗在车里住。上一个车床要更费劲儿。凯越旅行轿的后座可以四、六放倒，但不全平。在后座背后做一个斜柜子，在后厢地板做一个110MM高的平柜子，做好盖板。后座放倒后，距离柜子还有点距离。按照这个距离下一块板，再按照后厢遮物板的边切好。后座没放倒时就放在遮物帘上。
