XR117 5.7W+ 爱卡币 4965 帖子加关注发私信白银元老注册 2004-05-23 来自四川省\|成都市	发表于 2014-08-15 14:21 IP属地：未知 31楼下一步,打算接麦克风,可惜不清楚导航后面接口定义,有DX指点下吗
	[每日热点]:【酷车实拍】家里又添新车了提哪吒L... 回复本楼 \| 评分 \| 举报

XR117 5.7W+ 爱卡币 4965 帖子加关注发私信白银元老注册 2004-05-23 来自四川省\|成都市	来自爱卡Android版发表于 2014-08-17 18:49 IP属地：未知 32楼按版主说法，飞歌黄金版只是叫板原装先锋6碟CD，不知道和电装比怎么样，没听过飞歌黄金版的，不知道支持的格式多吗，可以解码Dts吗，支持DVD audio不
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

加关注 发私信

白银元老

来自爱卡Android版发表于 2014-08-18 11:03 IP属地：未知

继续折腾麦克风，主机已带有蓝牙，可以连接手机正常拨号，就是只能听别人说，自己说不了

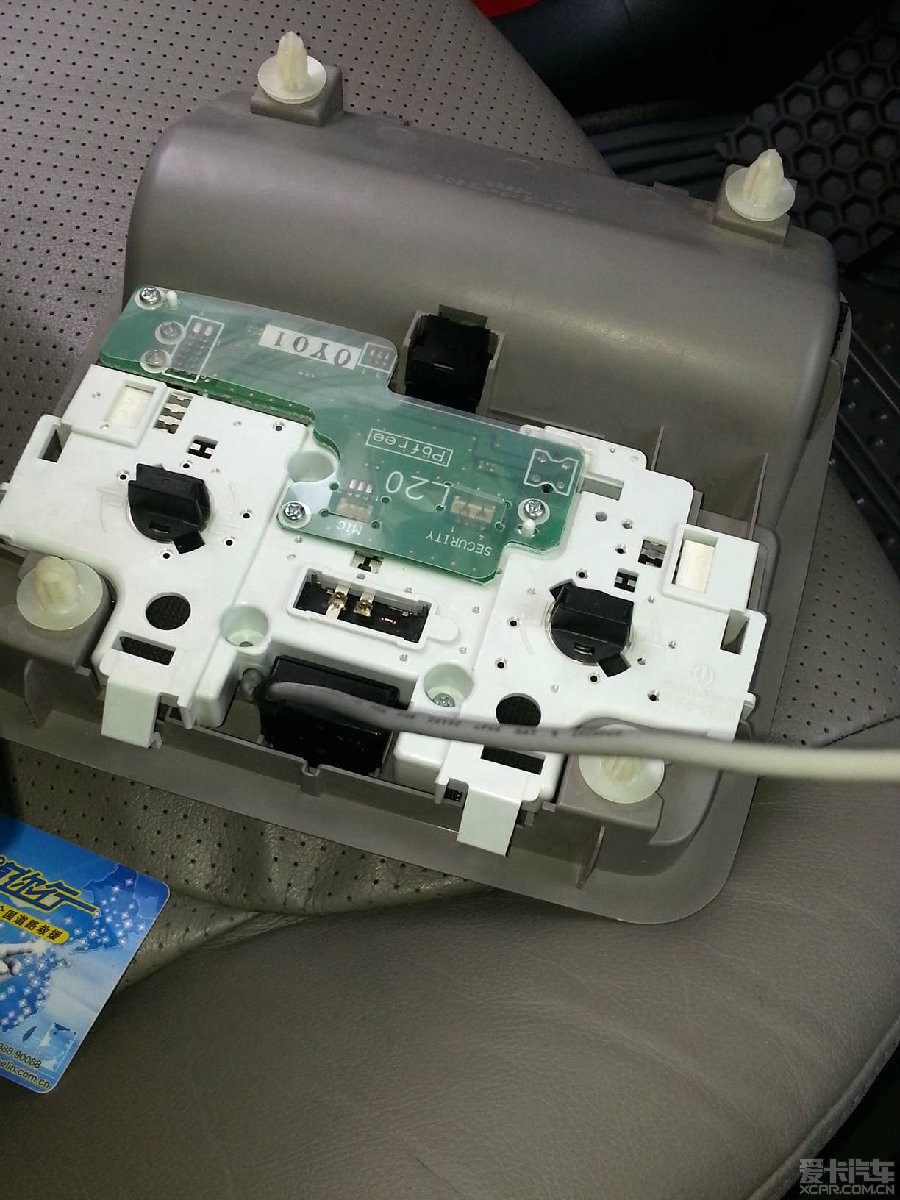

拆下的顶灯模块，

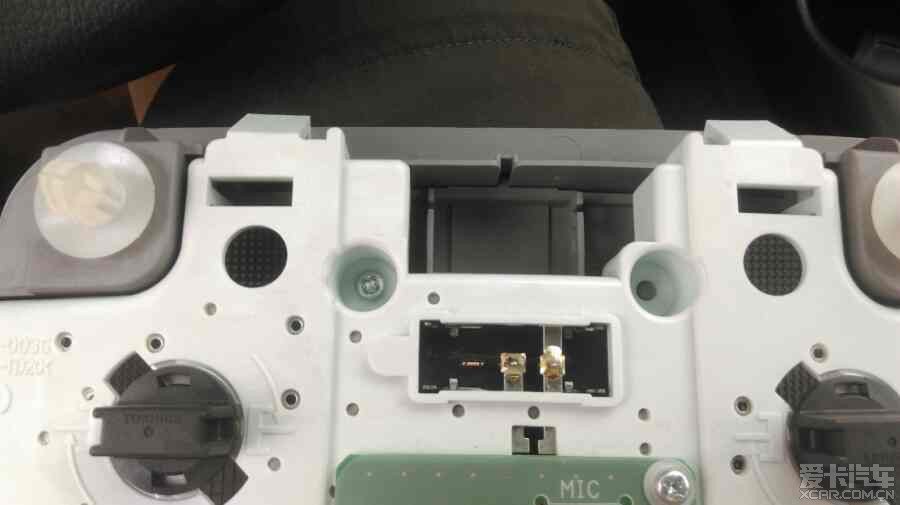

电路板上有三针的MIC接口,还有一个security接口,这个是防盗的吗

上面的空置的就是原装麦克风的位置,可惜原来的孔被封死了,需要开孔,我是拿钉子烧红了烫的,然后用小刀慢慢修,一个人操作,没能照像
[ 本帖最后由 XR117 于 2014-8-21 20:46 编辑 ]

回复本楼 | 评分 | 举报

XR117 5.7W+ 爱卡币 4965 帖子加关注发私信白银元老注册 2004-05-23 来自四川省\|成都市	发表于 2014-08-18 11:13 IP属地：未知 34楼接线资料图,没有找到RAV4的介绍,百度文库里找到凯美瑞维修手册参考 [ 本帖最后由 XR117 于 2014-8-18 11:33 编辑 ]
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

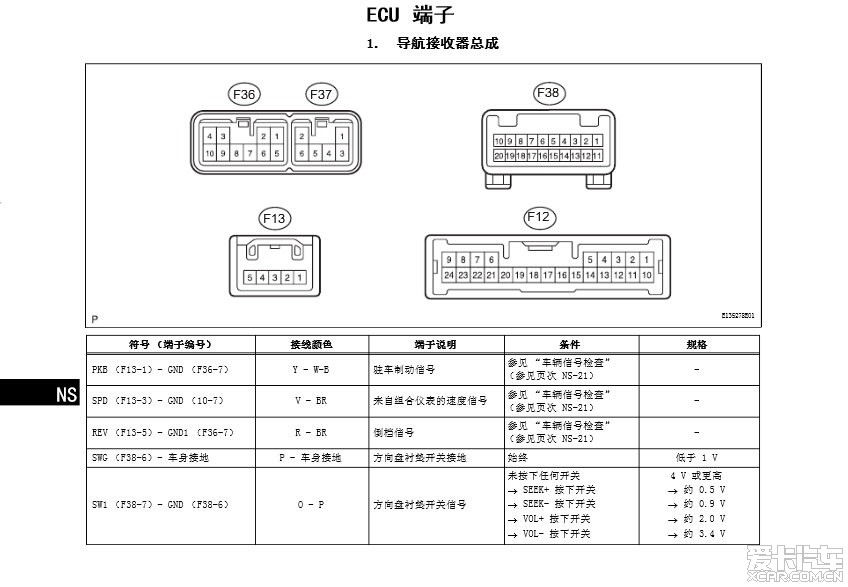

XR117 5.7W+ 爱卡币 4965 帖子加关注发私信白银元老注册 2004-05-23 来自四川省\|成都市	发表于 2014-08-18 11:38 IP属地：未知 35楼主机后接口图，这个是凯美瑞的，接口定义应该同RAV4 一样，只是插座编号不一致，TX称得E5插座在这里是F13 [ 本帖最后由 XR117 于 2014-8-18 11:50 编辑 ]
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

XR117 5.7W+ 爱卡币 4965 帖子加关注发私信白银元老注册 2004-05-23 来自四川省\|成都市	发表于 2014-08-18 11:51 IP属地：未知 36楼 F12插座中MIC接口定义 [ 本帖最后由 XR117 于 2014-8-18 11:51 编辑 ]
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

XR117 5.7W+ 爱卡币 4965 帖子加关注发私信白银元老注册 2004-05-23 来自四川省\|成都市	发表于 2014-08-18 12:18 IP属地：未知 37楼买的麦克风,加了延长线的,忘了照,借用卖家的图 [ 本帖最后由 XR117 于 2014-8-18 12:19 编辑 ]
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

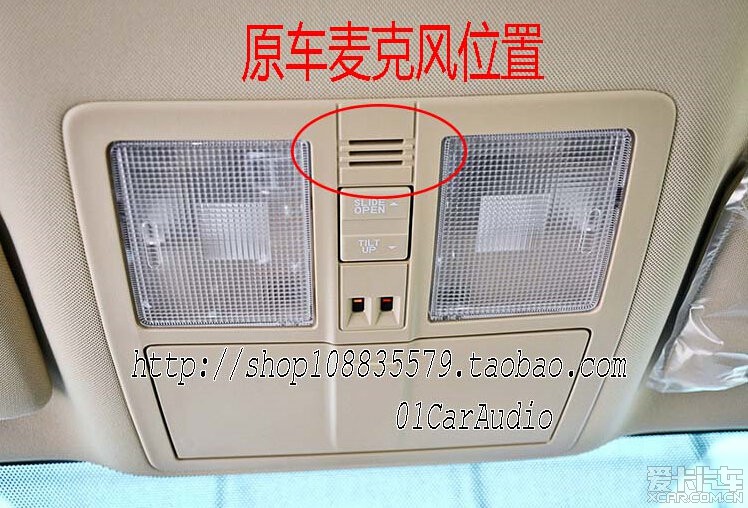

XR117 5.7W+ 爱卡币 4965 帖子加关注发私信白银元老注册 2004-05-23 来自四川省\|成都市	发表于 2014-08-18 12:21 IP属地：未知 38楼借一张顶灯的图,这个带有麦克风,带有防盗的两个感应器 [ 本帖最后由 XR117 于 2014-8-18 12:23 编辑 ]
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

XR117 5.7W+ 爱卡币 4965 帖子加关注发私信白银元老注册 2004-05-23 来自四川省\|成都市	发表于 2014-08-21 20:44 IP属地：未知 39楼麦克风现从上往下穿线，方便走线，先拆顶灯其实这两张图是安好麦克风的复原图
	[每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

XR117 5.7W+ 爱卡币 4965 帖子加关注发私信白银元老注册 2004-05-23 来自四川省\|成都市	发表于 2014-08-21 20:51 IP属地：未知 40楼插上麦克风，卡擦一声，入位，拆掉顶灯的车顶，带泡沫的线是自己去年改的带倒车雷达显示的后视镜信号线
