新速腾论坛 > 大灯高度调节的解析和实现

本主题由乘号于 2012-02-01 08:14 加入精华

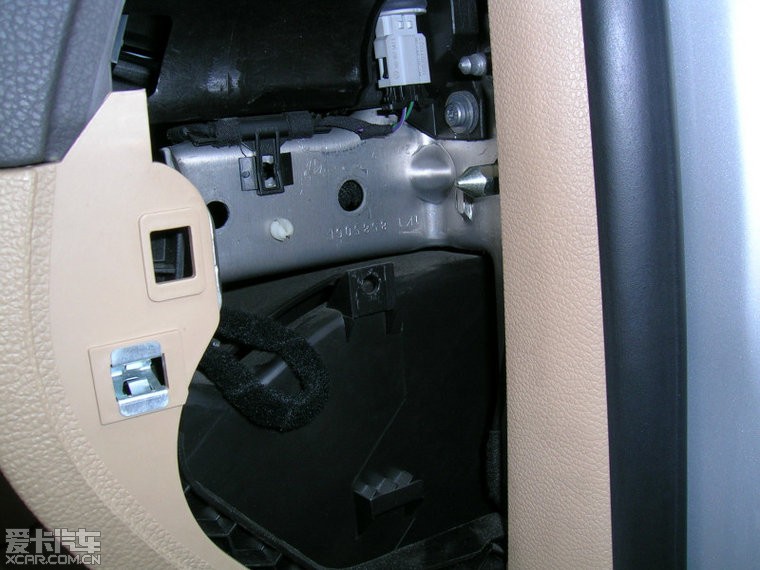

小纬昊 9461 爱卡币 4261 帖子加关注发私信白金长老注册 2009-04-01 来自江苏省\|南京市	发表于 2012-01-31 11:39 IP属地：未知 21楼手套箱右侧的实况如下图，图中上螺丝用的金属卡片我已拆除，也许在你车上能找到。
	[每日热点]:【酷车实拍】家里又添新车了提哪吒L... 回复本楼 \| 评分 \| 举报

小纬昊 9461 爱卡币 4261 帖子加关注发私信白金长老注册 2009-04-01 来自江苏省\|南京市	发表于 2012-01-31 11:40 IP属地：未知 22楼对比一下不难猜出J431的安装位置
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

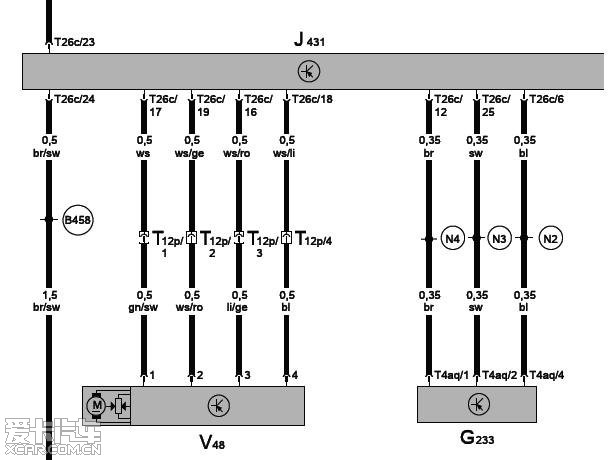

小纬昊 9461 爱卡币 4261 帖子加关注发私信白金长老注册 2009-04-01 来自江苏省\|南京市	发表于 2012-01-31 11:41 IP属地：未知 23楼采用4线电机进行大灯高度调节左侧电路原理图：
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

小纬昊 9461 爱卡币 4261 帖子加关注发私信白金长老注册 2009-04-01 来自江苏省\|南京市	发表于 2012-01-31 11:41 IP属地：未知 24楼 V48就是左侧照明距离调整伺服马达。 G233是大灯照明距离调节传感器1，在前桥左侧。两个电机的1234脚分别接到大灯12脚的1234脚。
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

小纬昊 9461 爱卡币 4261 帖子加关注发私信白金长老注册 2009-04-01 来自江苏省\|南京市	发表于 2012-01-31 11:42 IP属地：未知 25楼这种方法优点很明显，自动、动作快。缺点也很明显，安装恢复太复杂，需要初始化设定，在我们这非常复杂的路面和路况情况下，自动的优势很不明显。我曾经想用前后倾角传感器自动控制大灯高度，效果总是不尽人意，后面再提这个话题。
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

小纬昊 9461 爱卡币 4261 帖子加关注发私信白金长老注册 2009-04-01 来自江苏省\|南京市	发表于 2012-01-31 11:42 IP属地：未知 26楼于是我设计了大灯高度调节模块，将两者的优点结合起来。如下图 [ 本帖最后由小纬昊于 2012-1-31 11:43 编辑 ]
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

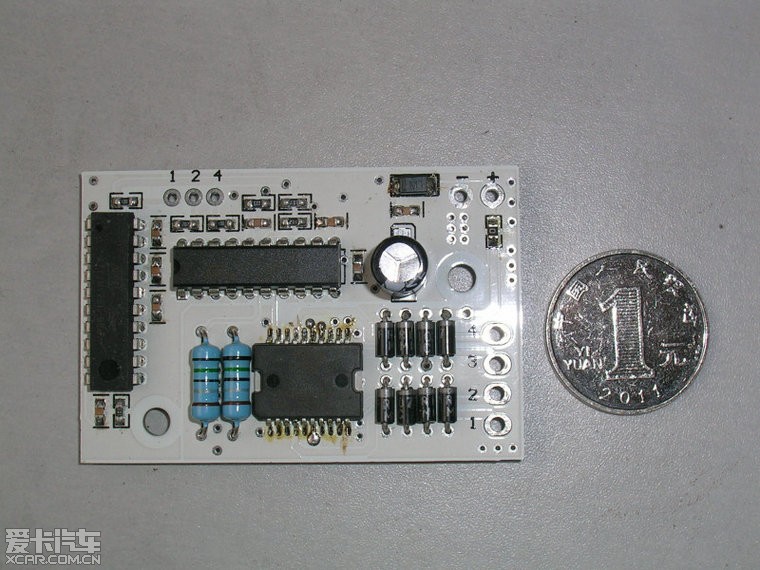

小纬昊 9461 爱卡币 4261 帖子加关注发私信白金长老注册 2009-04-01 来自江苏省\|南京市	发表于 2012-01-31 11:43 IP属地：未知 27楼模块细节图
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

小纬昊 9461 爱卡币 4261 帖子加关注发私信白金长老注册 2009-04-01 来自江苏省\|南京市	发表于 2012-01-31 11:44 IP属地：未知 28楼设计出发点就是用4线电机的快速，伸缩量大的优点，来随着手动调节旋钮的调整快速随动的调整大灯的照射高度。结果很满意的，基本做到调到哪照到哪，哪里亮！接线原理如下图，对照模块图上焊孔边的标识字，很容易看明白。
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

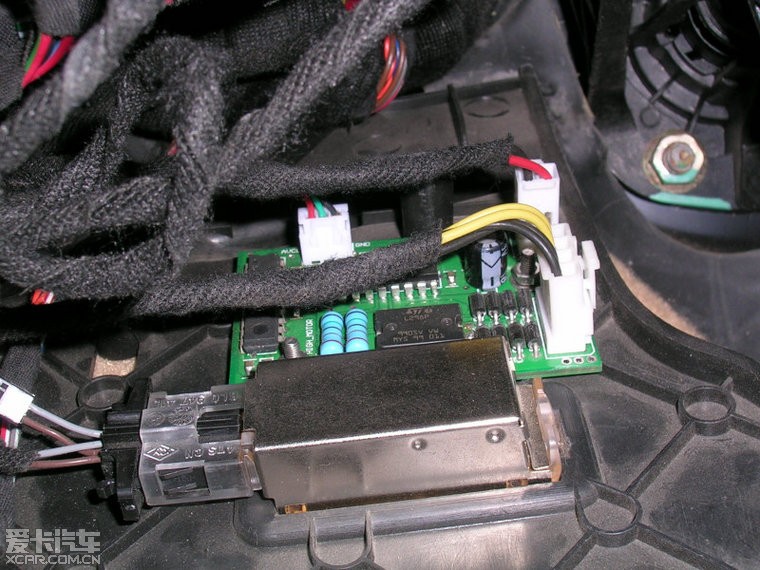

小纬昊 9461 爱卡币 4261 帖子加关注发私信白金长老注册 2009-04-01 来自江苏省\|南京市	发表于 2012-01-31 11:44 IP属地：未知 29楼为了我调试方便，我的模块安装如下图所示，在驾驶员脚下上方脚灯后面
	[每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

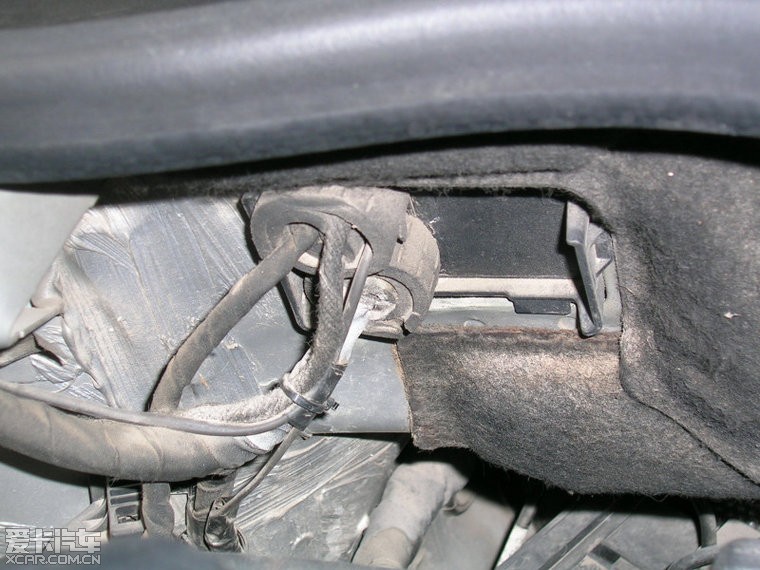

小纬昊 9461 爱卡币 4261 帖子加关注发私信白金长老注册 2009-04-01 来自江苏省\|南京市	发表于 2012-01-31 11:45 IP属地：未知 30楼电机线在从驾驶员看的右侧进入发动机舱的位置如下图，和胎压检测同位置
	[每日热点]:【旅行游记】夏天的乌兰察布... 回复本楼 \| 评分 \| 举报
