第六部分接画面分隔器，连中控台，集中连线

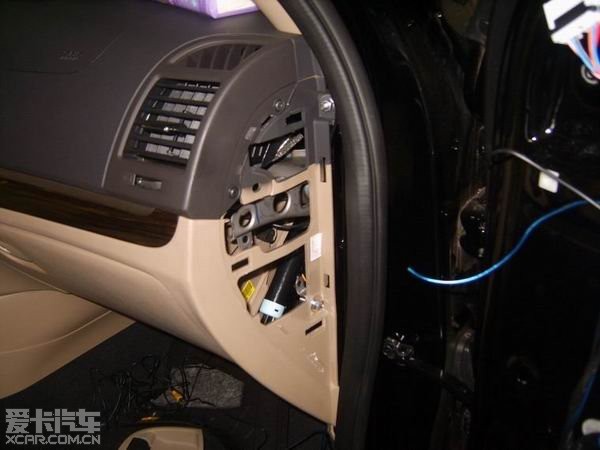

1. 拆下侧边档板

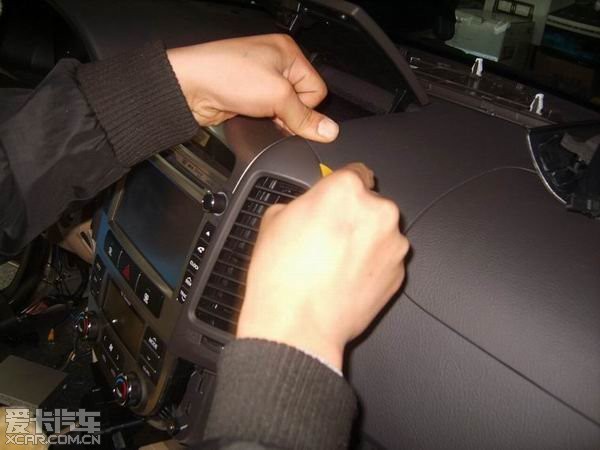

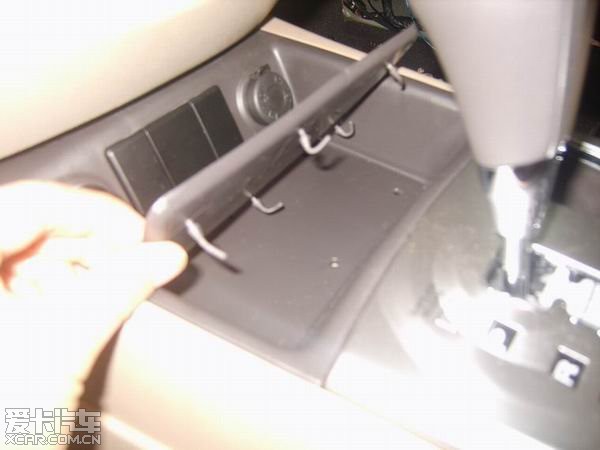

2. 木装饰条用这样的塑料片插入，撬开

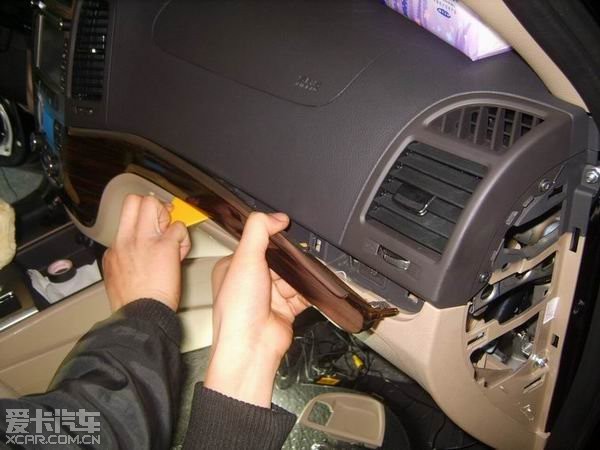

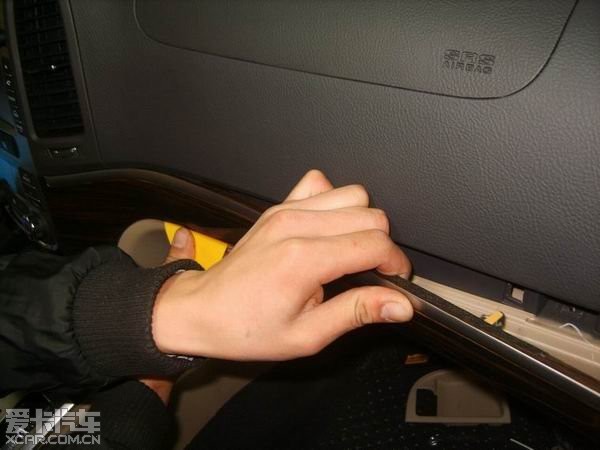

3. 继续撬开

4. 弄下来了，不容易啊

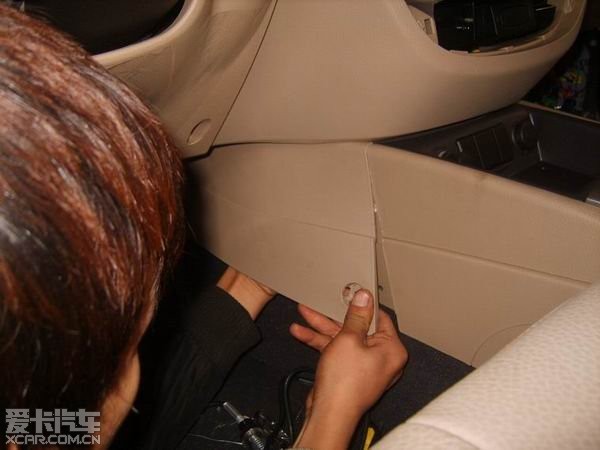

5. 再下票据盒，里面有两个螺钉

6.取下了盒子

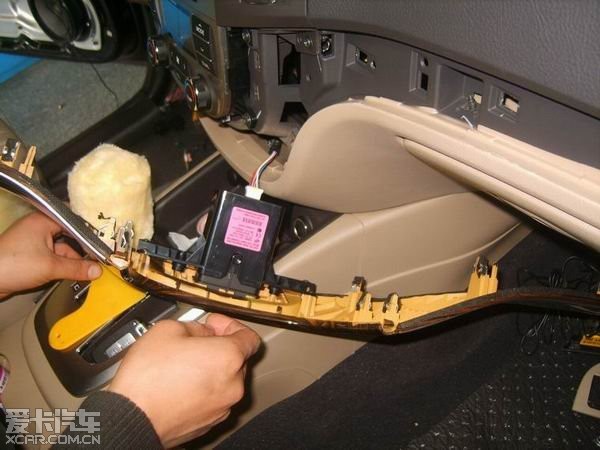

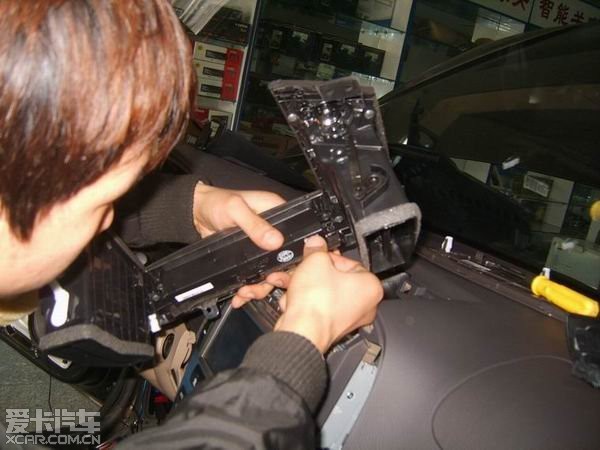

7. 拆DVD前的面板，先这样插入，拆下空调的面板

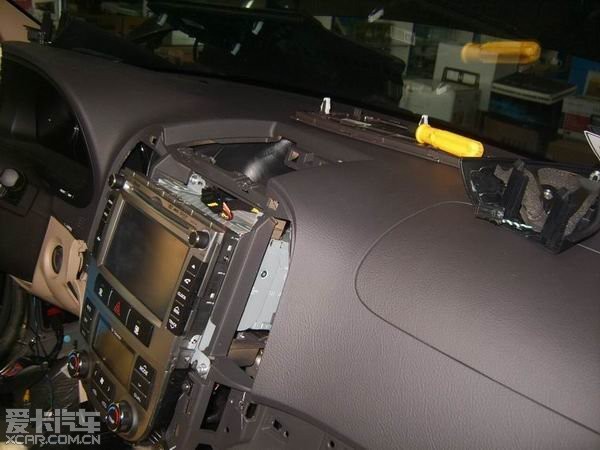

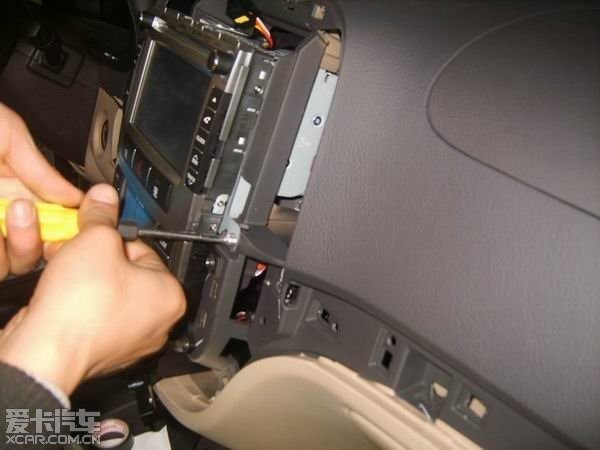

8. 再取下整体，注意取下连线

9. 拆下了样子

[ 本帖最后由 xiexd2003 于 2011-10-28 07:58 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

xiexd2003

1586
爱卡币
656
帖子

加关注 发私信

白银长老

注册 2006-01-29 来自北京市|北京市

发表于 2011-10-27 23:11 IP属地：未知

22楼

10. 下DVD机了，是想找个放画面分隔器，还是找线呢？

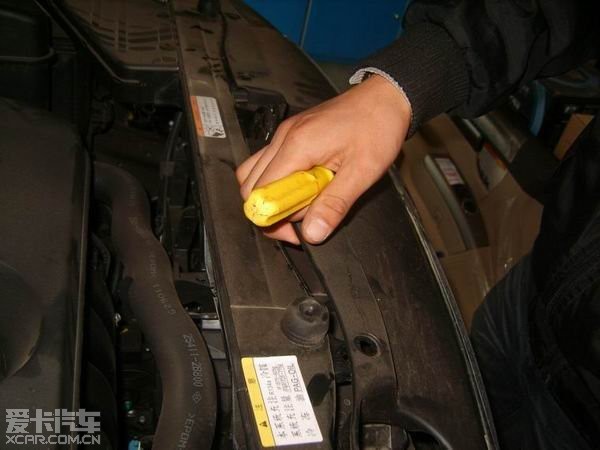

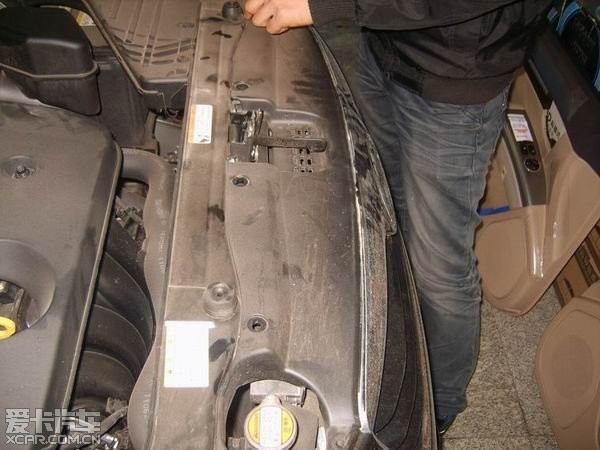

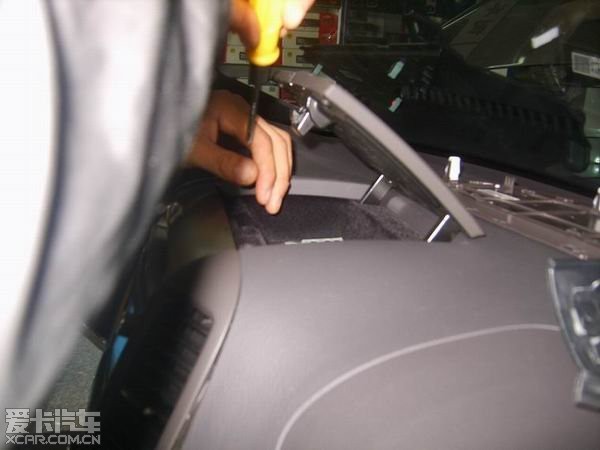

11. 插入，前面视频头的布线，非常难，因为根本没有缝可以塞入，放在空滤过去，没有高温，没有电路，安全

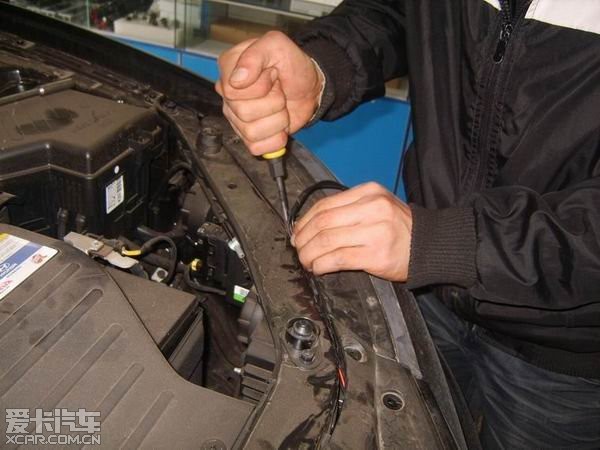

12. 接着布下去

13. 视频头的连接方式，一电源，一视频

14. 尝试这样塞入，结果失败了

15. 我想将控制按钮安装在两个点烟器的中间的三个黑色的格子上最中央的那个，结果想从这拆，无果

16. 这边也不行啊，看来新胜达实在是严密。我就让放到启动按钮上面了，如前面的效果照片

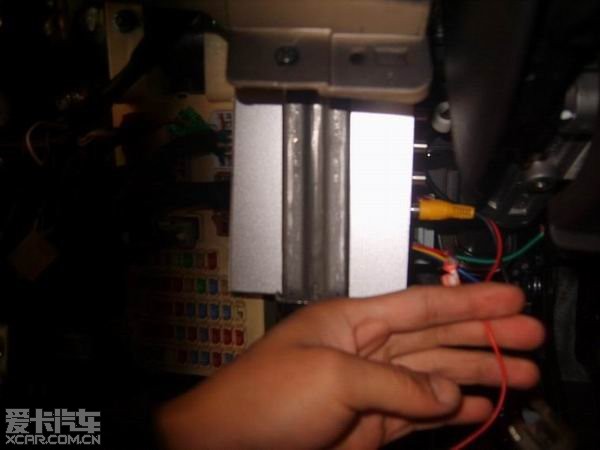

17. 小巧的4画面分隔器，放在驾驶员下面的空处

[ 本帖最后由 xiexd2003 于 2011-10-28 07:57 编辑 ]

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

xiexd2003

1586
爱卡币
656
帖子

加关注 发私信

白银长老

注册 2006-01-29 来自北京市|北京市

发表于 2011-10-28 07:57 IP属地：未知

23楼

最后补两个图：

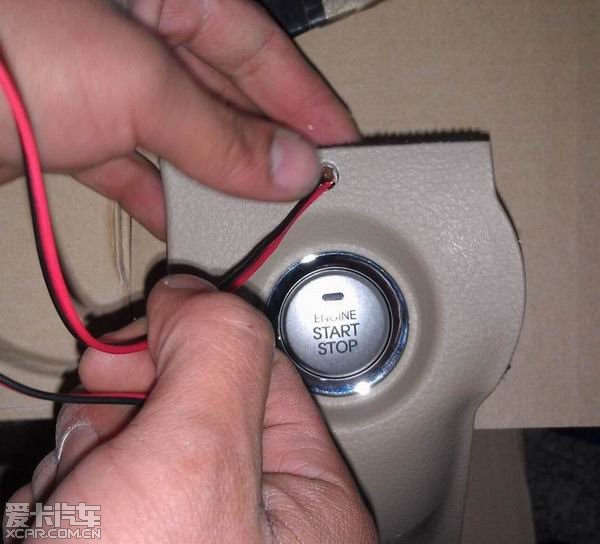

1.这个是拆下的一键启动的面板，在上面打了一个小孔，用于安装按钮开关

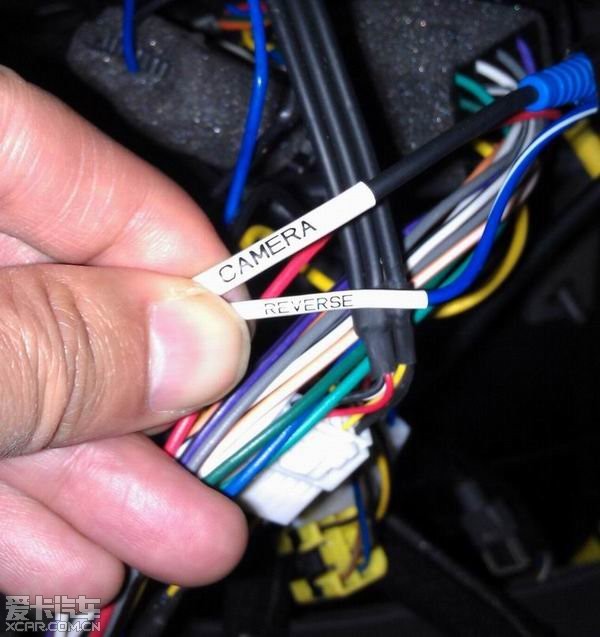

2. 有朋友咨询DVD上面的接线，特意找出来拍照，它预留了两根，一根写着“CAMERA”接视频的，本来是接后视倒车的，现在连到画面分隔器的视频输出；另一根“RESERVE”是接倒车灯正极的，当倒车时，就接通12V电压，此时DVD机就显示“CAMERA”这根线的视频信号，现在这根线应该连到了画面分隔器的控制线上去了。
