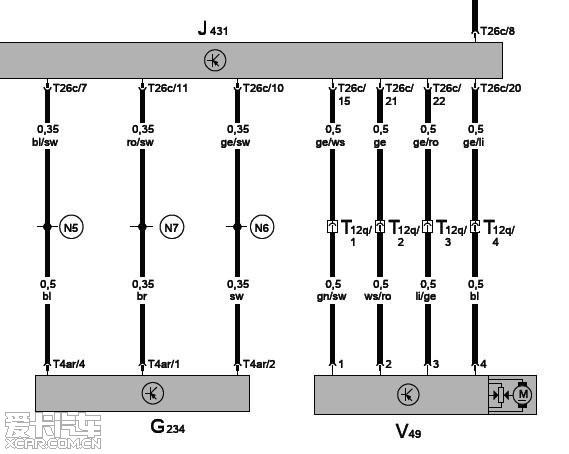

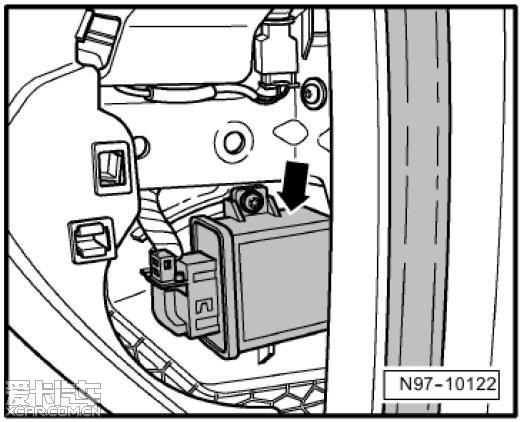

小纬昊 9461 爱卡币 4261 帖子加关注发私信白金长老注册 2009-04-01 来自江苏省\|南京市	发表于 2012-01-31 11:33 IP属地：未知 11楼下面再看较为自动复杂的4线电机高度调节。采用4线电机进行大灯高度调节右侧电路原理图：
	[每日热点]:【酷车实拍】家里又添新车了提哪吒L... 回复本楼 \| 评分 \| 举报

小纬昊 9461 爱卡币 4261 帖子加关注发私信白金长老注册 2009-04-01 来自江苏省\|南京市	发表于 2012-01-31 11:34 IP属地：未知 12楼 V49就是右侧照明距离调整伺服马达，本质上是个两相的步进电机，在他的前端将电机的旋转转变为输出轴的前后运动，由此推动大灯的上下高度调节。大灯左右调节的原理也与此类似。再上些图说明这个问题。目前找到的两款电机如图
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

小纬昊

9461
爱卡币
4261
帖子

加关注 发私信

白金长老

注册 2009-04-01 来自江苏省|南京市

发表于 2012-01-31 11:35 IP属地：未知

13楼

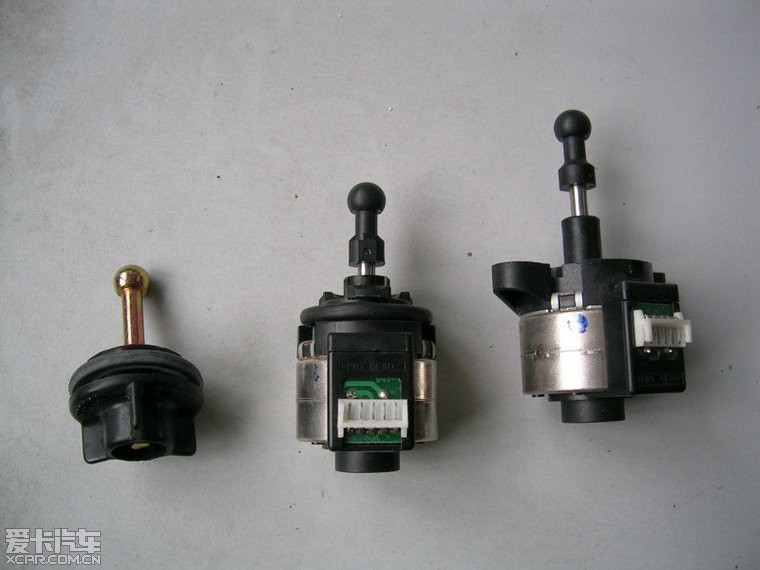

图中最左边是固定支架，没有装电机都装了这个东东，换电机时要拆下它。中间这款就是前面提到的4线电机，他前端安装部分和固定支架一样，只要卡进旋转一下就能装好。右边这款本质上和中间的一样，就是安装方式不同，是用螺丝固定的，对于已装配好的灯进行改装不是很方便。

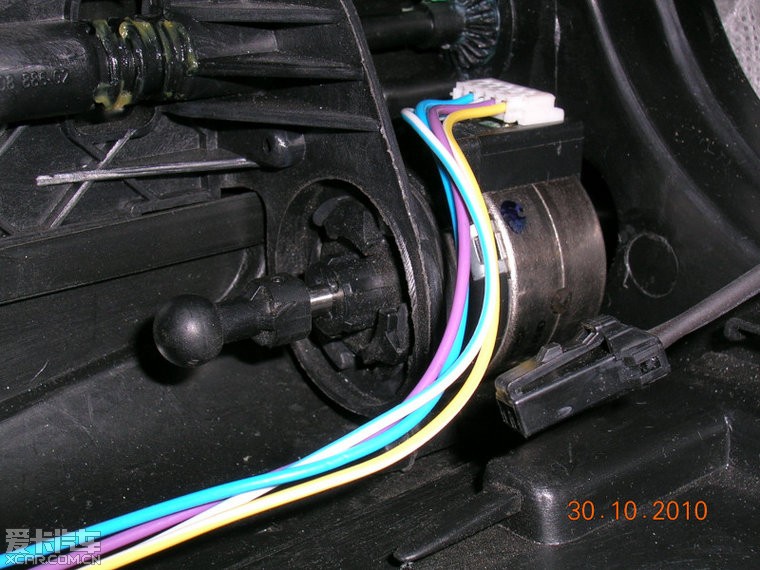

电机在灯内安装的细节如图所示，电机的引线实际上有5根，多出一根是电机外壳接地线，消除干扰用的，可以不接。

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

小纬昊 9461 爱卡币 4261 帖子加关注发私信白金长老注册 2009-04-01 来自江苏省\|南京市	发表于 2012-01-31 11:35 IP属地：未知 14楼电机安装整体图
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

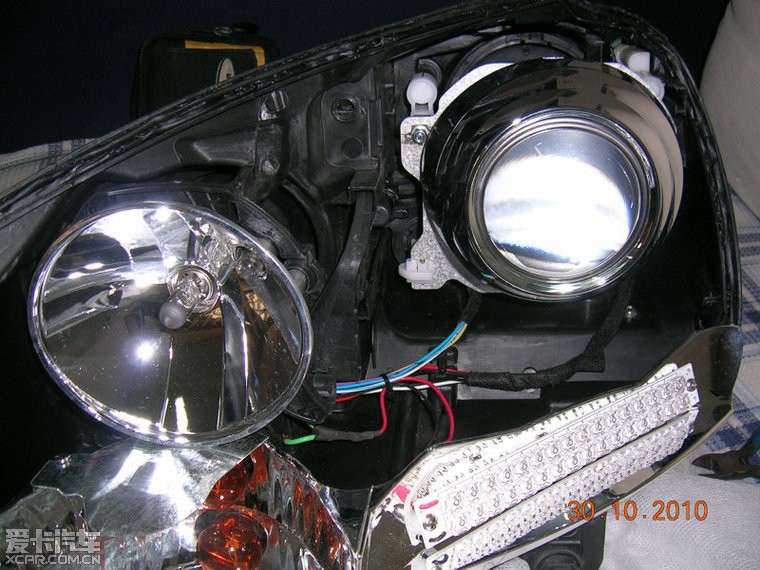

小纬昊 9461 爱卡币 4261 帖子加关注发私信白金长老注册 2009-04-01 来自江苏省\|南京市	发表于 2012-01-31 11:36 IP属地：未知 15楼装好氙气大灯的如下图
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

加菲887 版务助理 5.3W+ 爱卡币 22651 帖子加关注发私信白银元老注册 2010-05-24 来自北京市\|北京市	发表于 2012-01-31 11:36 IP属地：未知 16楼看看不说话
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

小纬昊 9461 爱卡币 4261 帖子加关注发私信白金长老注册 2009-04-01 来自江苏省\|南京市	发表于 2012-01-31 11:36 IP属地：未知 17楼看到这你应该明白，是如何通过电机前端杆的伸缩来对大灯上下照射高度进行调节的了。
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

小纬昊 9461 爱卡币 4261 帖子加关注发私信白金长老注册 2009-04-01 来自江苏省\|南京市	发表于 2012-01-31 11:37 IP属地：未知 18楼从大灯后面拆开近光灯后盖也能看到此电机的
