新胜达加装全车影像系统（包括前后左右共4个摄像头），有能力的可以DIY了-爱卡汽车网论坛

xiexd2003

1586
爱卡币
656
帖子

加关注 发私信

白银长老

注册 2006-01-29 来自北京市|北京市

发表于 2011-10-26 23:17 IP属地：未知

11楼

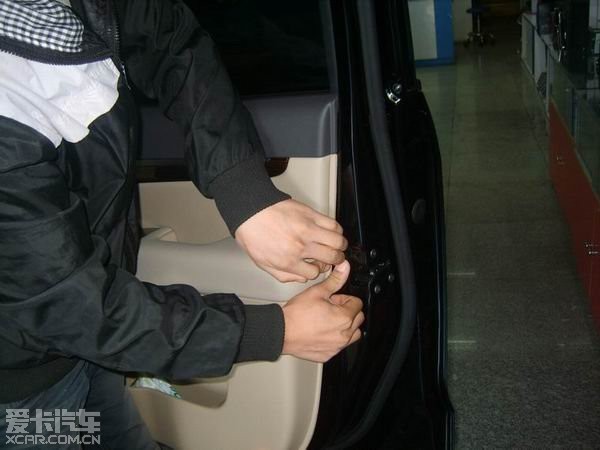

第二部分，拆右门。和左门一致，再补一些拆门的细节照片与注意事项，自己弄别弄坏了

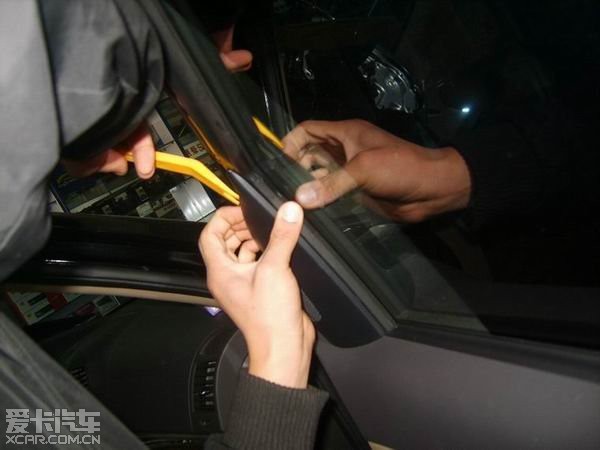

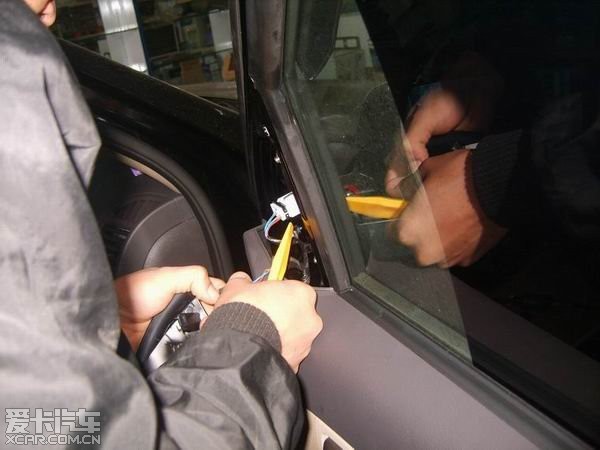

1. 小三角用塑料插子插入撬开

2. 取下所有螺丝后这个要用力扳

3. 门边的装饰木条也要用前面用到的插子

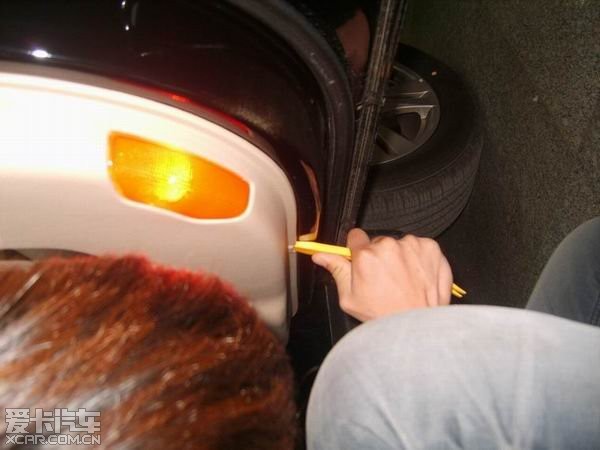

4. 这里也要用到

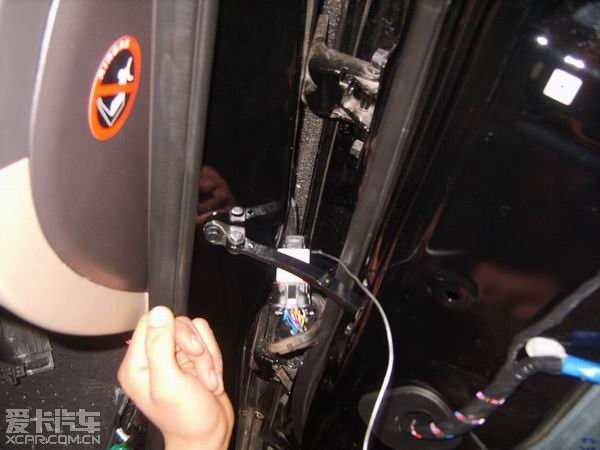

5. 注意小三角里有连线

6.留在门的卡子，应该是随门内盖板一起下来的，没有弄下，已经坏了，要撬掉，换上新的

[ 本帖最后由 xiexd2003 于 2011-10-26 23:18 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

xiexd2003

1586
爱卡币
656
帖子

加关注 发私信

白银长老

注册 2006-01-29 来自北京市|北京市

发表于 2011-10-26 23:30 IP属地：未知

12楼

第三部分拆转向灯，因为要将摄像头安装里灯里面，需要打孔，布线，必须拆下

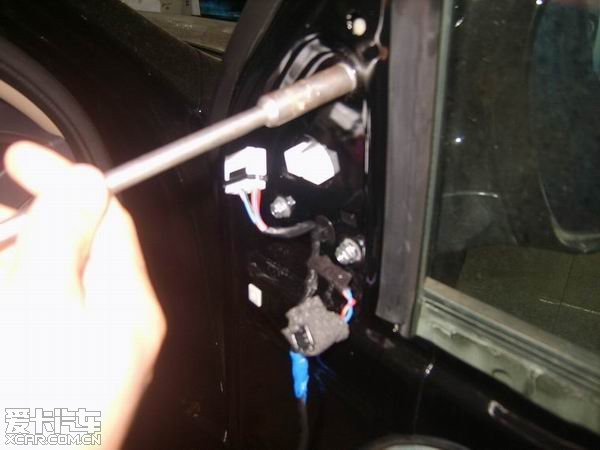

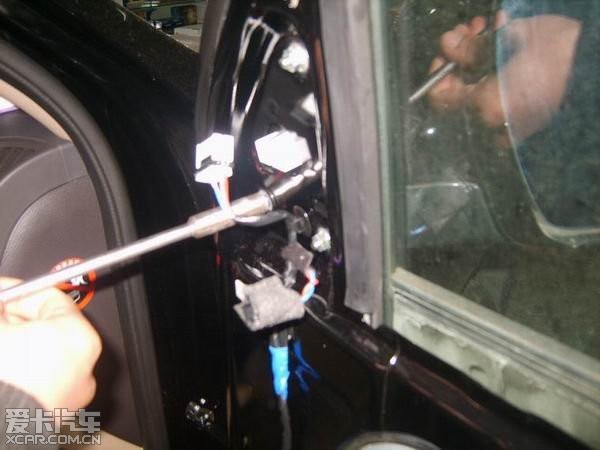

1. 取下三角盖板后，里面有三个大的螺母，要拧下

2. 这有一个螺母

3. 拆下后的转向灯

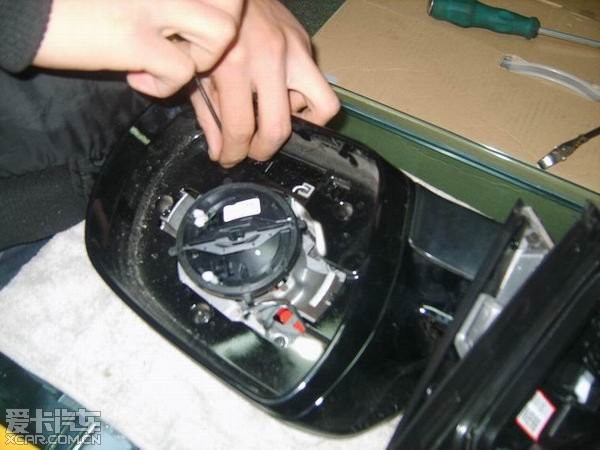

4. 再拆里面的小螺钉

5. 小螺丝有好几颗，看得见的，没有隐蔽

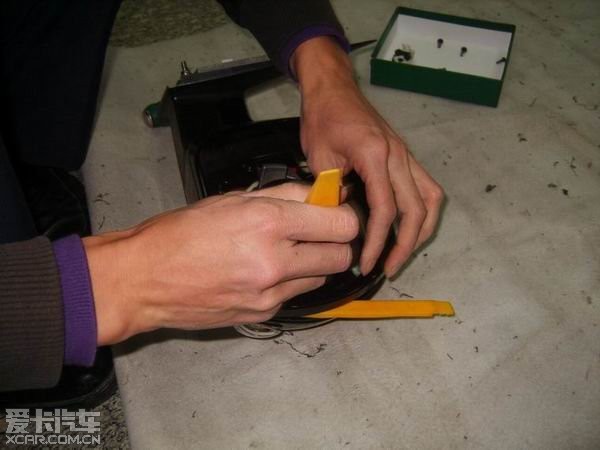

6. 分离这个可费力了，结合得十分紧密

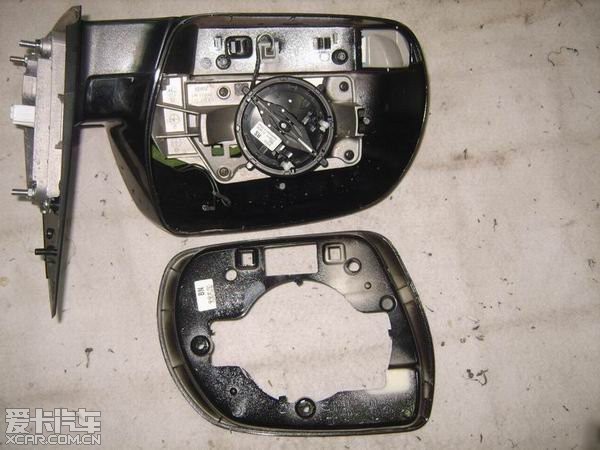

7.后面拆完了这个样子

8. 中午了，老板送的盒板，辣椒的是我的，免费的啊。因此建议大家拉上一车人去安装，中午时分，吃完午餐就走人，哈哈。

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

xiexd2003

1586
爱卡币
656
帖子

加关注 发私信

白银长老

注册 2006-01-29 来自北京市|北京市

发表于 2011-10-26 23:43 IP属地：未知

13楼

第四部分，安装转向灯/反光镜上的摄像头，负责左、右门两个方向的视频。有的人是反过来照后轮，我由于安装了大视野蓝镜，从反光镜中能看到后轮，就朝前照前轮，靠边时不会压在马路牙上而伤了轮胎

1. 安装在转向转向灯/反光镜上的摄像头，不是3M胶粘的，这种插入式的，方便调整角度

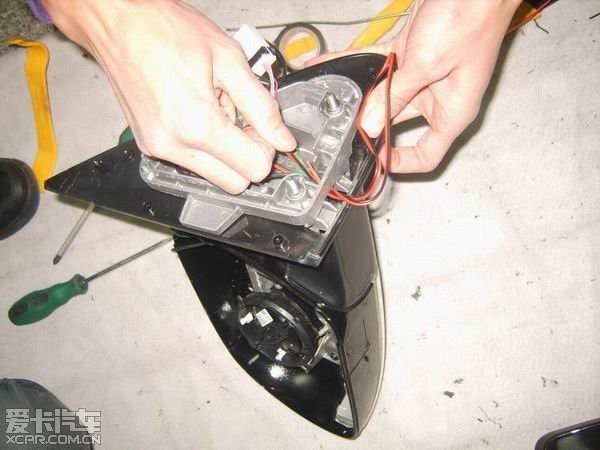

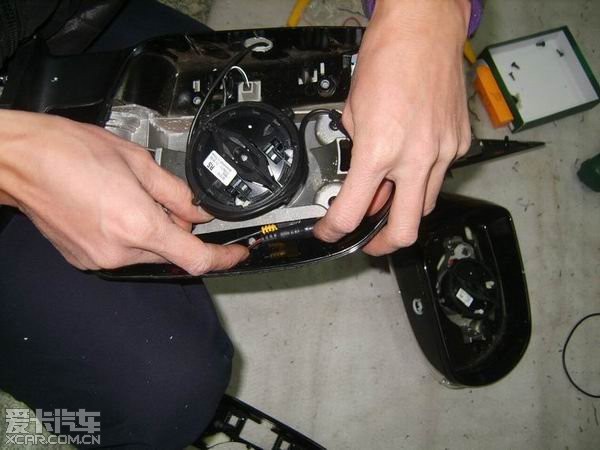

2. 要整理一下里面的线，留出空间

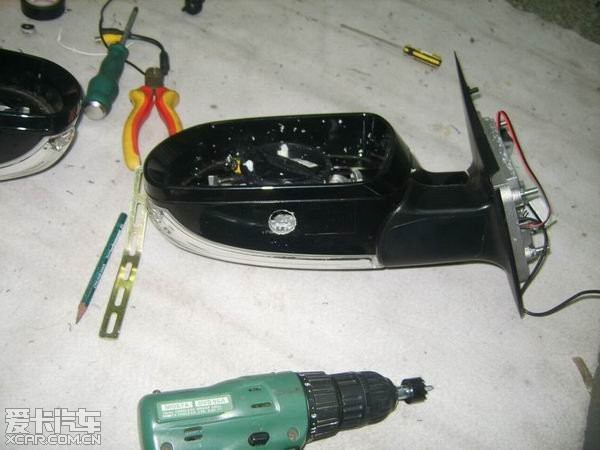

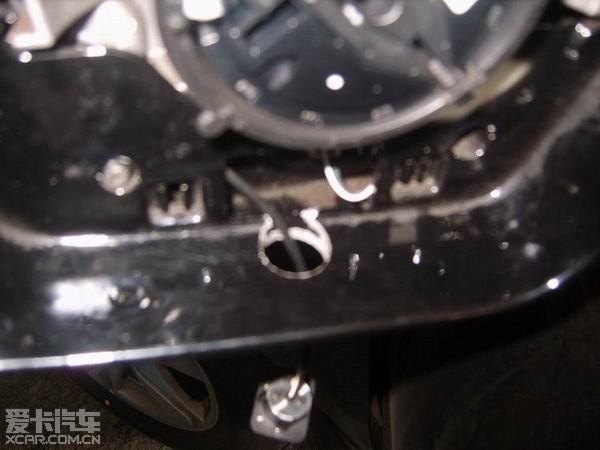

3. 认真测量比画之后，选择一个合适的位置，打孔

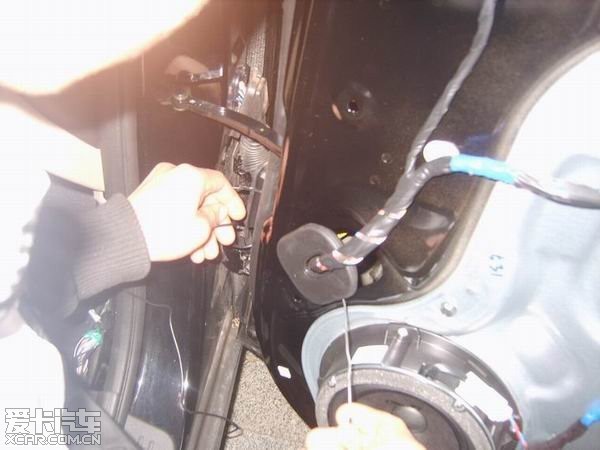

4. 穿入摄像头线

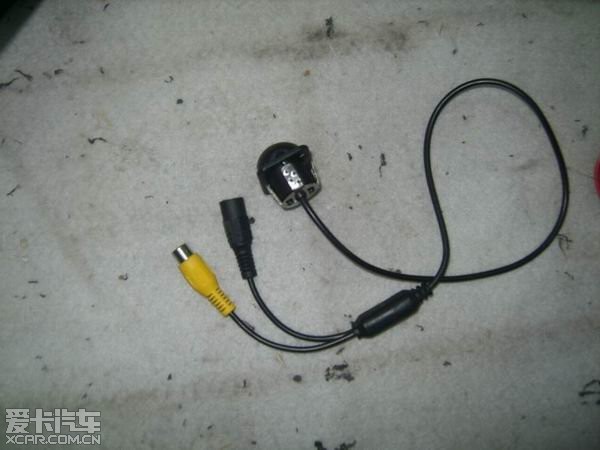

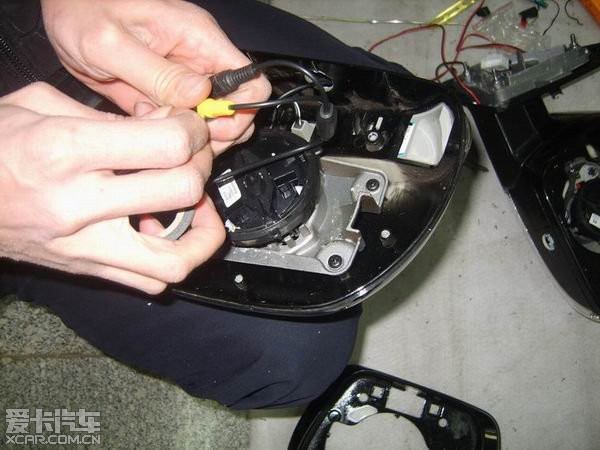

5. 摄像头的视频与电源线。

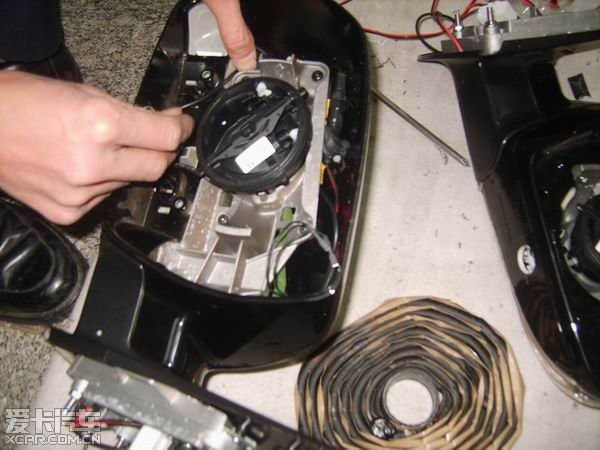

6. 将线包好，埋入缝中，用橡皮泥固定好，不影响反光镜的转动

7. 这一卷卷的就是橡皮泥，管用

8. 然后将部件装回车上

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

黑涩内壹 2985 爱卡币 780 帖子加关注发私信黄金长老注册 2010-05-10 来自河北省\|廊坊市	来自爱卡WAP版发表于 2011-10-27 00:05 IP属地：未知 14楼没收到呀…
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

v.v 7776 爱卡币 3414 帖子加关注发私信白金长老注册 2005-04-25 来自北京市\|北京市	发表于 2011-10-27 09:29 IP属地：未知 15楼高，实在是高
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

菲利普425 575 爱卡币 307 帖子加关注发私信青铜长老注册 2006-07-05 来自北京市\|北京市	发表于 2011-10-27 10:32 IP属地：未知 16楼非常不错；还问一下，除了安装摄头/穿线外，需要安装软件么？倒车时那个辅助线怎么出来的？我这原车的倒车影像不带辅助线，能不能通过软件方式调出来呢？
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

xiexd2003 1586 爱卡币 656 帖子加关注发私信白银长老注册 2006-01-29 来自北京市\|北京市	发表于 2011-10-27 12:23 IP属地：未知 17楼原帖由 Anonymous 于 2011-10-27 00:05 发表没收到呀… 已经给你了，刚刚。之前忙着，抱歉。
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

xiexd2003 1586 爱卡币 656 帖子加关注发私信白银长老注册 2006-01-29 来自北京市\|北京市	发表于 2011-10-27 12:24 IP属地：未知 18楼原帖由 v.v 于 2011-10-27 09:29 发表高，实在是高安装的人高，哈哈，我只是监督，提建议，还没有上完图
