发表于 2018-09-28 06:43 IP属地：未知

31楼

爱卡币+20

共获得爱卡币

顶楼主，厉害了，车友！拿米走人，勿回

家有大朗，喜气洋洋

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

xuser16121573 xuser16121573 1 爱卡币 1 帖子加关注发私信新手上路注册 2018-09-28	来自爱卡触屏版发表于 2018-09-28 11:40 IP属地：未知 32楼新打孔距离之前的孔多远啊，
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

dongdonggood

4244
爱卡币
171
帖子

加关注 发私信

白金长老

注册 2016-10-02 来自河南省|郑州市

来自爱卡Android版发表于 2018-09-28 22:50 IP属地：未知

33楼

爱卡币+20

共获得爱卡币

引用 xuser16121573 于 2018-09-28 11:40:31 发表的回复

新打孔距离之前的孔多远啊，

如果按照途安l说明书要求的位置安装横杆，前面安装q5的短杆；长杆切割后安装在后面，只需要切一端即可。后杆的孔位建议在固定脚安装到位后确定。切掉的长短应该和孔内移的距离一致。打孔的时候建议适当做成扁孔，方便调整。

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

dongdonggood

4244
爱卡币
171
帖子

加关注 发私信

白金长老

注册 2016-10-02 来自河南省|郑州市

来自爱卡Android版发表于 2018-09-28 23:01 IP属地：未知

34楼

爱卡币+20

共获得爱卡币

具体孔内移尺寸做好实际测量。方法是这样的。
1、先装好固定脚。
2、测量杆上已有的2、3号孔间距L1。
3、测量固定脚B、C号孔间距L2。
4、 L1-L2＝L3也就是内移距离。
5、然后分别在杆上对3、4号孔分别内移L3即可。

[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅...

回复本楼 | 评分 | 举报

dongdonggood

4244
爱卡币
171
帖子

加关注 发私信

白金长老

注册 2016-10-02 来自河南省|郑州市

来自爱卡Android版发表于 2018-09-28 23:05 IP属地：未知

35楼

爱卡币+20

共获得爱卡币

然后把横杆右端上下面分别内移L3，用切割机切断，切割面应该与原右端端面平行，方便安装塑料盖。

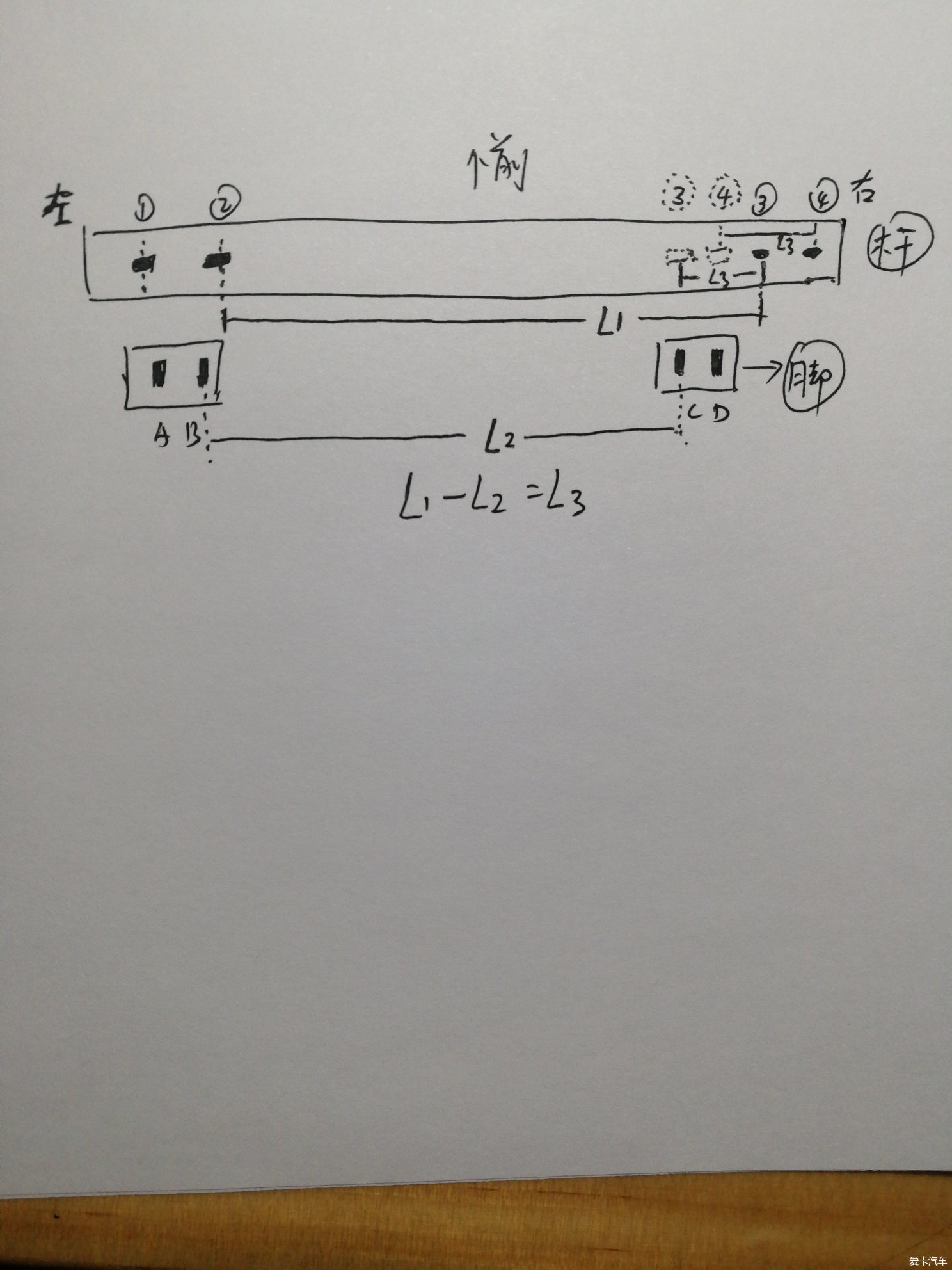

打孔及切割草图

[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺...

回复本楼 | 评分 | 举报

dongdonggood

4244
爱卡币
171
帖子

加关注 发私信

白金长老

注册 2016-10-02 来自河南省|郑州市

来自爱卡Android版发表于 2018-09-28 23:10 IP属地：未知

36楼

爱卡币+20

共获得爱卡币

下面的孔6mm，上面的孔10mm差不多了。

[每日热点]:【旅行游记】打卡妈屿岛...

回复本楼 | 评分 | 举报

Volkswagen

2.6W+
爱卡币
339
帖子

加关注 发私信

青铜元老

注册 2018-10-07 来自上海市|上海市

发表于 2018-10-07 20:51 IP属地：未知

37楼

爱卡币+20

共获得爱卡币

点个赞！！

车之道为大众

[每日热点]:【自驾游记】中原游之须弥福寿之庙...

回复本楼 | 评分 | 举报

崩刃老爹

xuser16176023

66
爱卡币
17
帖子

加关注 发私信

三星会员

注册 2018-10-08

发表于 2018-10-08 15:24 IP属地：未知

38楼

爱卡币+20

共获得爱卡币

楼主：你好！
本人也是途安L车主，目前已淘到Q5横杆，准备抽空安装一下，看见你的帖子觉得写的很细致，但因本人动手能力一般，想准备的周详点在开始行动，现在有几个问题想请教一下楼主：
1、Q5横杆上的定位钉（一共9个），是要全部拆下吗？
2、当定位钉拆下后如何固定在原车竖杆上，担心不用定位点会不会不牢固（重量重、速度快、急刹车车顶箱或车顶架会不会跌落）。
谢谢！
