08年手动1.4尽情自己换三角臂胶套＆球头等等

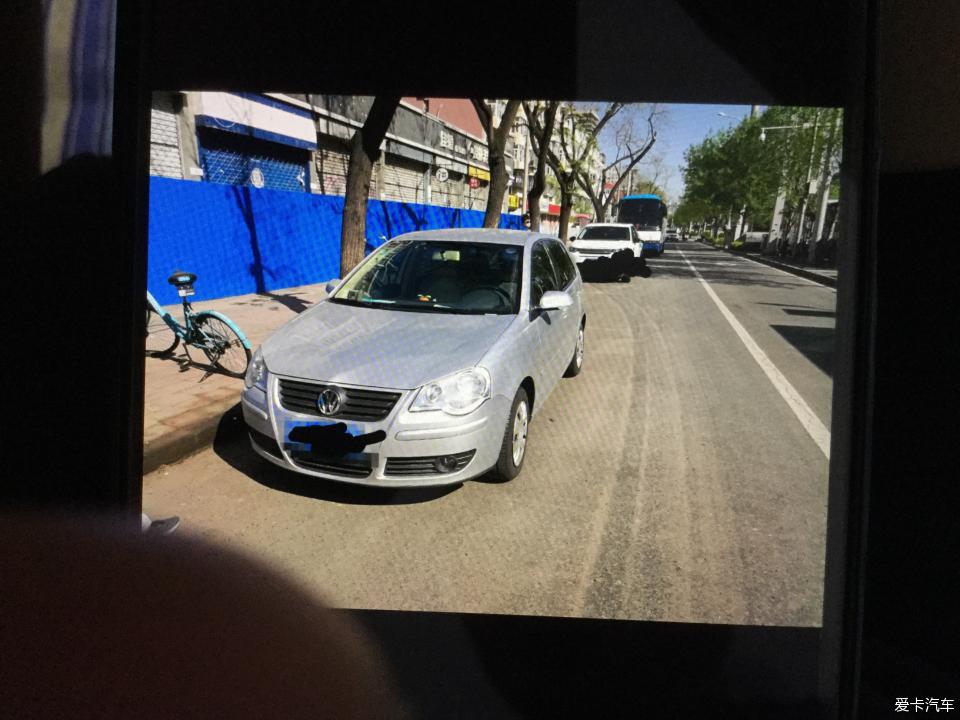

首先自我介绍一下，08年12月底的手动1.4劲情，8万多公里了，限行加堵车就开的更少了，现在每年缓慢增加中，一年3千公里吧。
疫情原因，最近开的比较多，发现过沟坎的时候，左前有金属碰撞声音。到了4S店，工人升起来一看，说这儿的胶套漏了，那儿的球头裂了，要换，但库房没有件。顺便问了问多少钱。说件要2千多吧，不算人工。
其实我这个车已经十年了，一直在4S店保养，从新车至现在一直壳牌全合成伺候着，很爱惜。但许多人说，橡胶件该换了，我本着原装就是好，不想动的想法，不想动，因为，，，车都是修坏的。但是，几个不眠夜后，还是决定修，完美主义作祟。没钱有闲，决定自己修。
男人嘛，这方面总是很自信。结果是，痛并快乐着。

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

xuser18589414

457
爱卡币
318
帖子

加关注 发私信

青铜长老

注册 2020-06-20

发表于 2020-06-20 22:31 IP属地：未知

2楼

写在前面。
因为经常浏览论坛里兄弟们的大作，大约知道了修理流程和注意的事项。特别参考了栖霞版主的《一车两制，悬挂臂衬套维修记录》，在此表示感谢。我也想把自己遇到的问题和想法写给大家看，供大家参考。
自始至终一人操作，没有老婆在身边送茶水，也没有好朋友递工具。除了工具和配件，因为要评价有照片，其他照片基本没有。有的是受伤的照片，最后可以展示给大家。
这次修理工作用了两个周六和一个周日，三天都受伤，一天比一天受伤多一点儿。

[ 本帖最后由 xuser18589414 于 2020-06-25 14:22 编辑 ]

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

xuser18589414 457 爱卡币 318 帖子加关注发私信青铜长老注册 2020-06-20	发表于 2020-06-20 22:34 IP属地：未知 3楼现在计划第三个周末要重新安装三角臂胶套，调整180度装回，所以最终用几个周末，还不知道。
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

xuser18589414

457
爱卡币
318
帖子

加关注 发私信

青铜长老

注册 2020-06-20

发表于 2020-06-20 22:59 IP属地：未知

4楼

先说说工具和配件的准备。
工具，
女人总缺一套合身的衣服，男子总缺一套趁手的工具。知道有些工具只是用一次，本着节省的原则，尽量少买。一套东工的套装两用扳手（21件，6-32mm)，球头取出器（欧式的），胶套压入工具（知道下摆臂胶套直径63/72，所以网上买了304加厚加大平垫16*80*8和丝杆M16*150），3/8棘轮扳手和13MM的加长套筒。最后还用到了最大21的活扳手，大号改锥、梅花扳手8件套、尖嘴钳、橡胶手套（用了手还是很好清洁的）。本来还想买两马凳，后来用了家里的木凳子代替。
这是最初的购买清单，然后随着问题出现，又购买了油漆笔（给底盘螺丝画记号，这样蹲在车底下就能知道卸过的是不是松了），16*56*5加厚垫片和N65的水管内丝对接，就是2.5英寸（用于卸下刚装上的左侧三角臂大胶套），油漆（想给所有动过的螺丝漆一下，防进水锈死）。后来银行账单来了，前前后后花了1200多元。另外，就是血汗若干，报纸、橡胶手套若干。
这次用到工具和型号有两用扳手13、14、16、18、19、21、24，13的套筒和棘轮扳手，活动扳手，一字改锥，球头取出器，尖嘴钳，十字轮胎扳手，千斤顶。

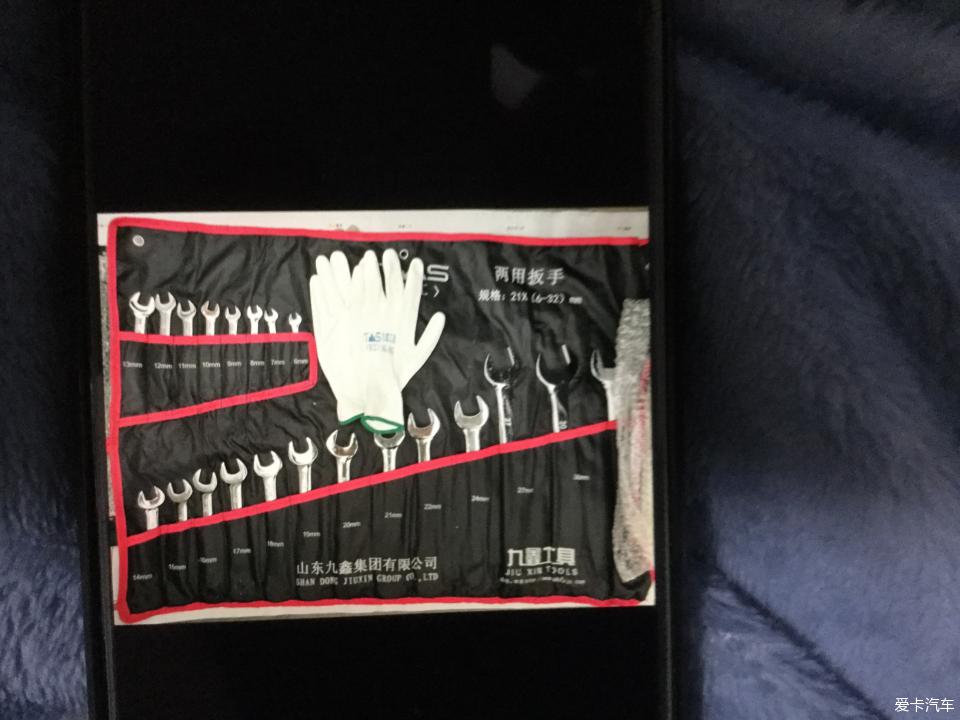

东工的套装两用扳手（21件，6-32mm)，300块钱不到

球头取出器（欧式的），这个50多元好像

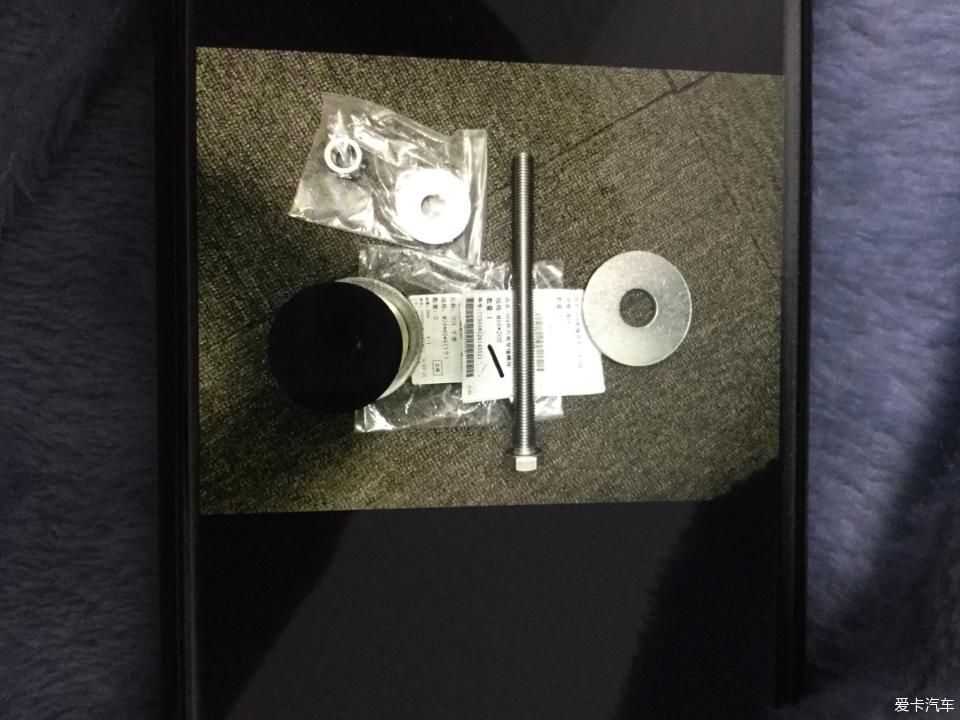

知道下摆臂胶套直径63/72之间，网上买了304加厚加大平垫16*80*8和丝杆M16*150，垫2个30几块，丝杆带2螺母15元。做成胶套压入工具。这个丝杆和螺母强度不够，最后咬死在车架上，造成停工。

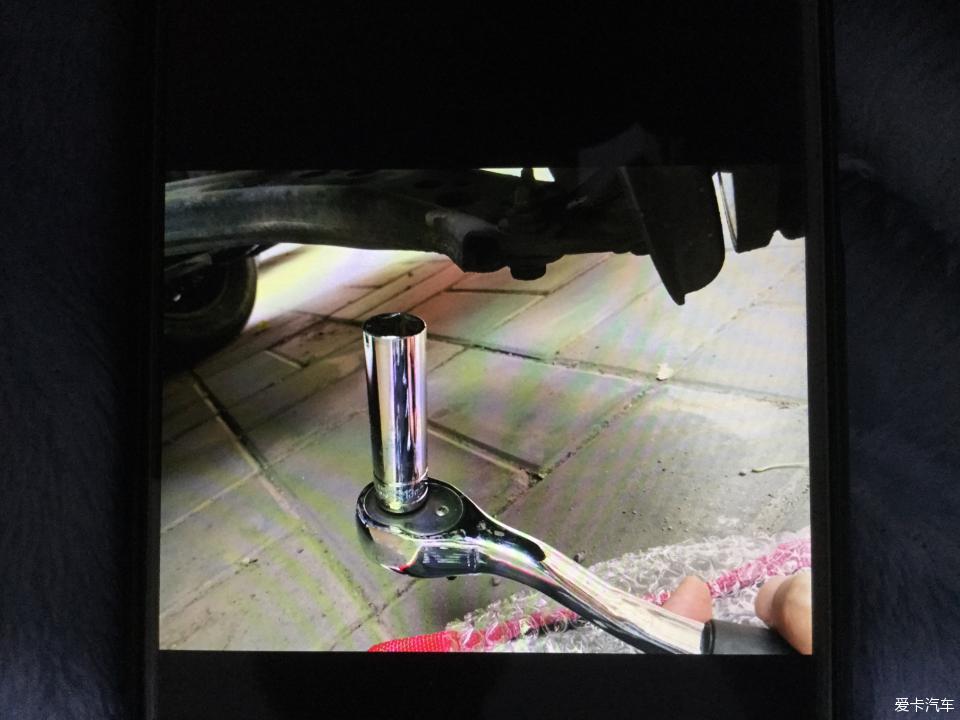

3/8棘轮扳手和13MM的加长套筒。

[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅...

回复本楼 | 评分 | 举报

xuser18589414

457
爱卡币
318
帖子

加关注 发私信

青铜长老

注册 2020-06-20

发表于 2020-06-20 23:03 IP属地：未知

5楼

这次用到工具和型号有两用扳手13、14、16、18、19、21、24，13的套筒和棘轮扳手，活动扳手，一字改锥，球头取出器，尖嘴钳，十字轮胎扳手，千斤顶。

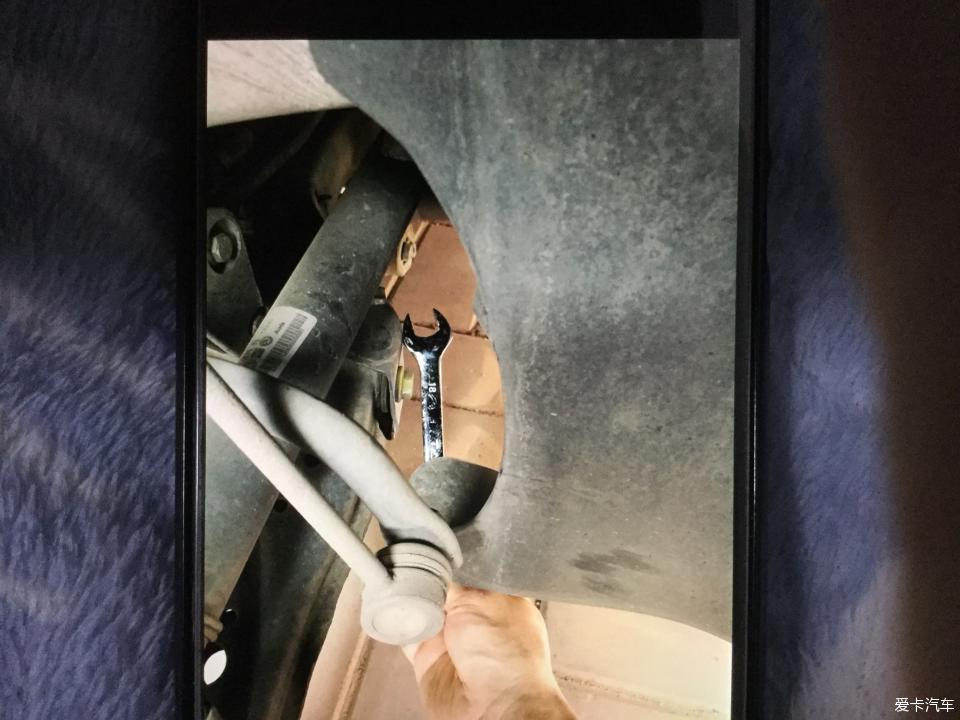

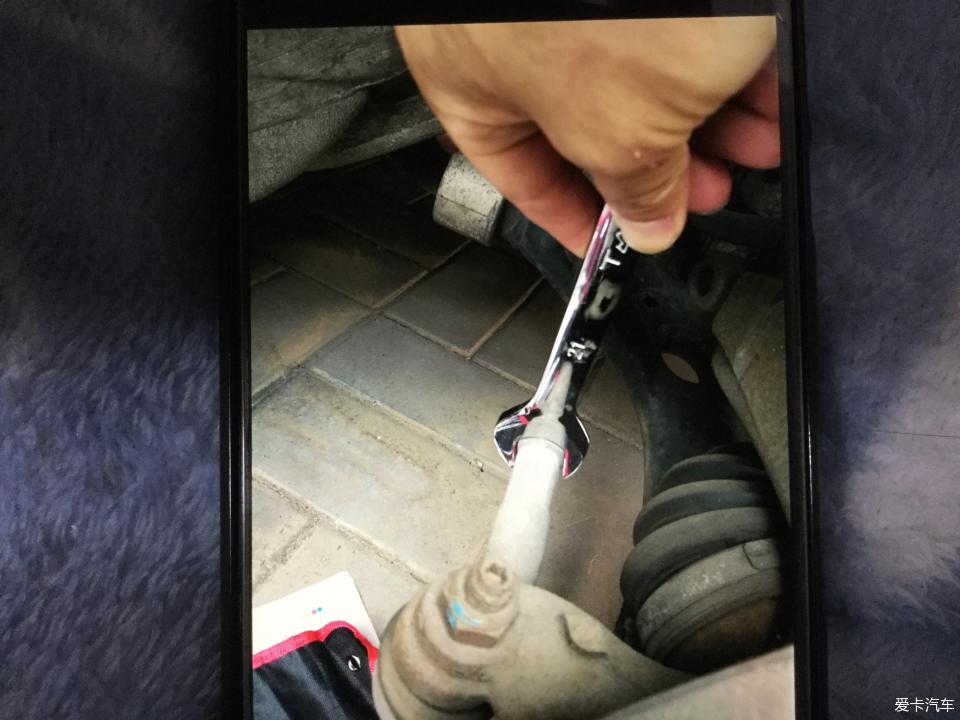

换转向球头用到19，21的扳手

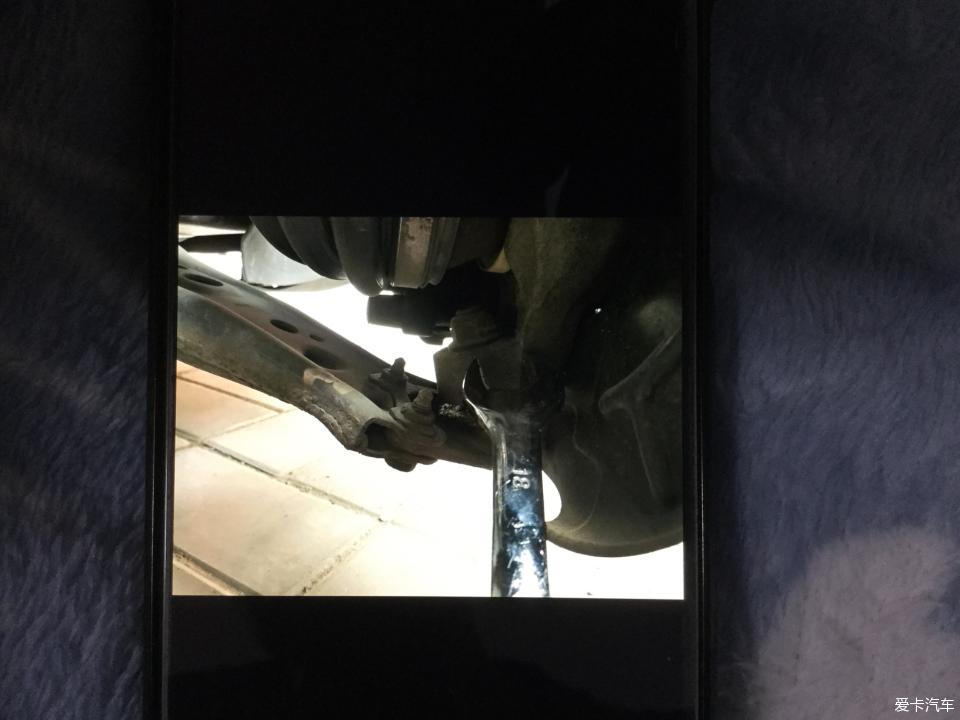

拆装三角臂用到18的扳手

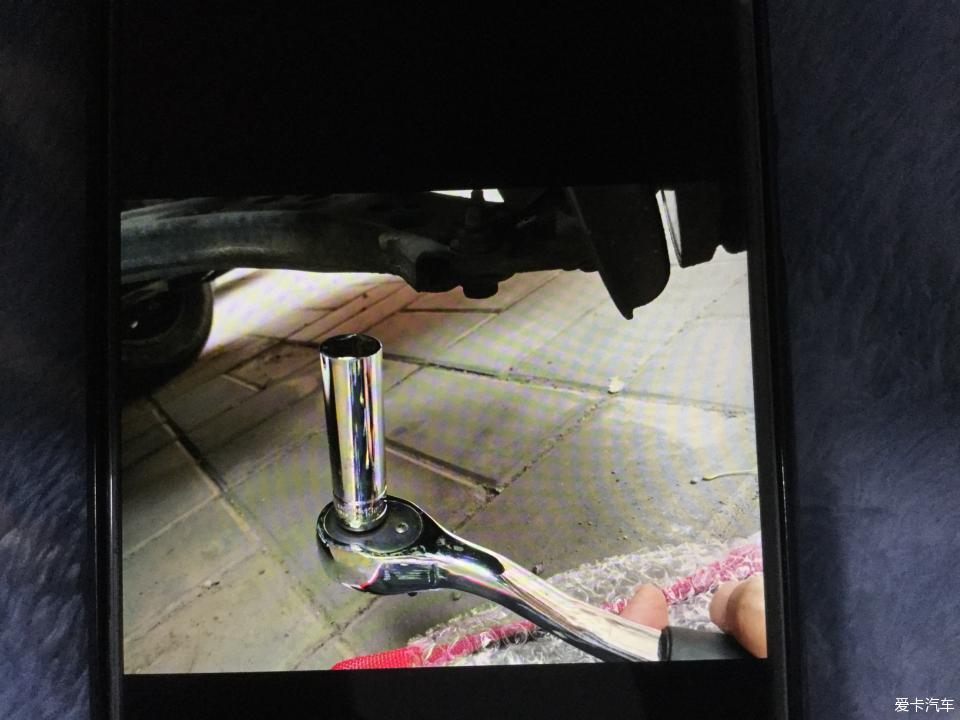

拆装下摆臂球头用到13套筒和3/8棘轮扳手

[ 本帖最后由 xuser18589414 于 2020-06-20 23:10 编辑 ]

[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺...

回复本楼 | 评分 | 举报

xuser18589414

457
爱卡币
318
帖子

加关注 发私信

青铜长老

注册 2020-06-20

发表于 2020-06-20 23:23 IP属地：未知

6楼

配件，
伦德福的左右转向拉杆球头、左右平衡杆吊杠、左右下摆臂球头，fabi的型速腾下摆臂胶套1对（如果带铝合金件，又叫铝合金胶套，这个就贵了，要8/9百，在4S好象）。还买了外置空调滤芯，想自己加装，最后也加装了，但是，但是，太麻烦了，而且因为滤芯上卡扣不合适，卡不到防火墙进风口上。只能摆有那里。

伦德福的左右转向拉杆球头、左右平衡杆吊杠、左右下摆臂球头，fabi的型速腾下摆臂胶套1对（如果带铝合金件，又叫铝合金胶套，这个就贵了，要8/9百，在4S好象）。还买了外置空调滤芯。

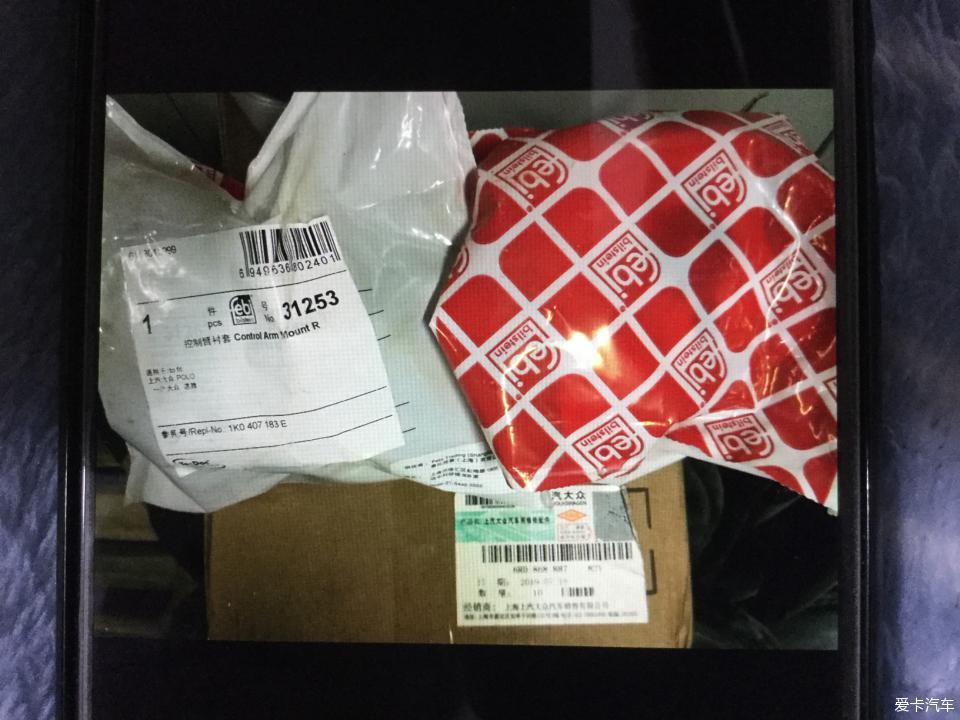

非比胶套一对

胶套做工一般

左右下摆臂球头

伦德福的左右转向拉杆球头

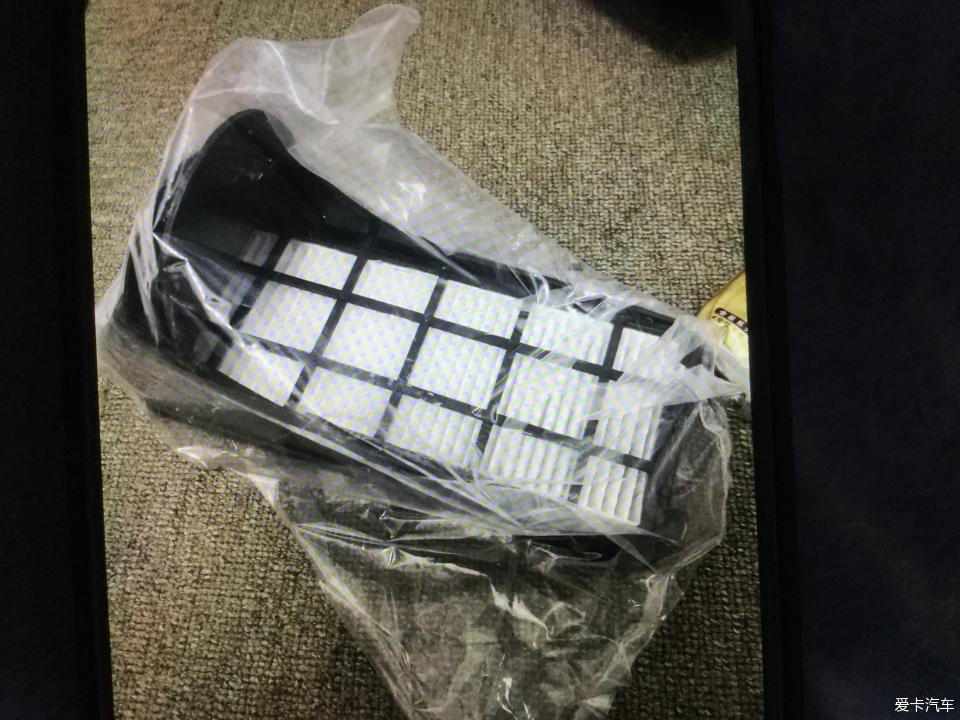

还买了外置空调滤芯，想自己加装，最后也加装了，但是，但是，太麻烦了，而且因为滤芯上卡扣不合适，卡不到防火墙进风口上。只能摆有那里。

[每日热点]:【旅行游记】打卡妈屿岛...

回复本楼 | 评分 | 举报

xuser18589414

457
爱卡币
318
帖子

加关注 发私信

青铜长老

注册 2020-06-20

发表于 2020-06-20 23:36 IP属地：未知

7楼

这个想多说说。我最先加装的空调外置过滤。拆装防火墙费时费力，4个小时后我精疲力尽，开始犯错，掉了两个隔音棉的夹子在发动机仓里，肯定没掉到车外，最后怎么也找不到了，找不到了？！这个是我这次修车遇到的第一个困难，比较打击，都有点要放弃继续后边的更换胶套球头了。
又仔细想了更换步骤，加购了3/8棘轮扳手和13MM的套筒。不想因为工具不好用，浪费许多精力，最后忙中出错。
所以，心理准备，也是准备工作的一部分。事先要对工作困难有一定认识。并且在遇到困难的时候，不能丧气，要努力想办法解决。我在压入新下摆臂胶套时，自制的工具因为强度不够，加力后，螺丝和丝杆咬死，进退不得。后来花50请人用角磨机锯开。胶套只压入了一半，我用什么工具接着压呢。或者去4S店吧。可怎么去汽车修理厂，我的车现在在家里，三条腿着地。崩溃啊。

[每日热点]:【自驾游记】中原游之须弥福寿之庙...

回复本楼 | 评分 | 举报

xuser18589414 457 爱卡币 318 帖子加关注发私信青铜长老注册 2020-06-20	发表于 2020-06-20 23:39 IP属地：未知 8楼闲话少说，找了个周末开始修车（受苦）。因为很少干这样的工作，知道一两天干不完。所以有意识把修理的项目有分解开，一次只做一两样。最重要是要保证质量，不能有安全隐患。
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

xuser18589414

457
爱卡币
318
帖子

加关注 发私信

青铜长老

注册 2020-06-20

发表于 2020-06-20 23:50 IP属地：未知

9楼

第一天（是个周六）。
外置空调滤芯先到了，就想先装了吧。知道要拆防火墙，准备了梅花扳手和尖嘴钳，首先，固定隔音棉的夹子是旋不下来的，要先旋松，然后用尖嘴钳拽下来。其次，隔音棉后边的铁板上有8颗梅花螺丝，隔音棉外露着两颗，拆下隔音棉后，还有6颗。都拆下来后，就可以在副驾侧看到一个洞（空调进风口），用手电打，可以看到空调鼓风机的白色扇叶。我没拆雨刷臂，但发现空调进风口上覆盖的黑色塑料柔软，可以从拉起一点，从它后边把空调滤芯放进去。注意滤芯有突出黑色半圆面板的一边向外向驾驶员侧，因为滤芯的卡口不是很合适，所以好象滤芯不能完全覆盖空调进风口，有漏风的地方。然后恢复。先装铁板，在这儿，我遇到了第一个困难，有一颗螺丝对不上孔，装不上。拆装了两遍。因为空间小，所以操作很费力，然后装隔音棉。
之后分别拆下两个前轮，把头钻到车底下仔细查看了转向拉杆球头，三角臂球头和平衡拉杆球头。发现左前转向拉杆球头已经破了，决定更换。因为行车时，左前响，决定更换左前下摆臂胶套。不知道是原来工厂安装时加了什么东西，还是其他原因，我这次松的所有螺丝都很好拧，没有锈死，虽然锈很大。转向拉杆坏头用球头取出器很好取，拆下的拉杆球头里边还有油没有干，应该不是它响。
这时天也不早了，决定见好就收。麻利的装上轮胎，收回千斤顶。回到家里看表是6点多了，从下午一点多开始，四个多小时，累呀。洗澡，喝水。下次干活，我要带上一瓶矿泉水。
因为加滤芯碰到问题，我对将来更换胶套会遇到的困难又仔细考虑了一遍，认为将来拆下摆臂球头的三个小固定螺丝用开口扳手费力，然后追加购置了3/8棘轮扳手和13MM的套筒。

拆下摆臂球头的三个小固定螺丝用开口扳手费力，追加购置了3/8棘轮扳手和13MM的套筒。

[每日热点]:【旅行游记】巴马世界之乡长寿村...

回复本楼 | 评分 | 举报

xuser18589414

457
爱卡币
318
帖子

加关注 发私信

青铜长老

注册 2020-06-20

发表于 2020-06-21 00:20 IP属地：未知

10楼

第二天（一周之后的周六）

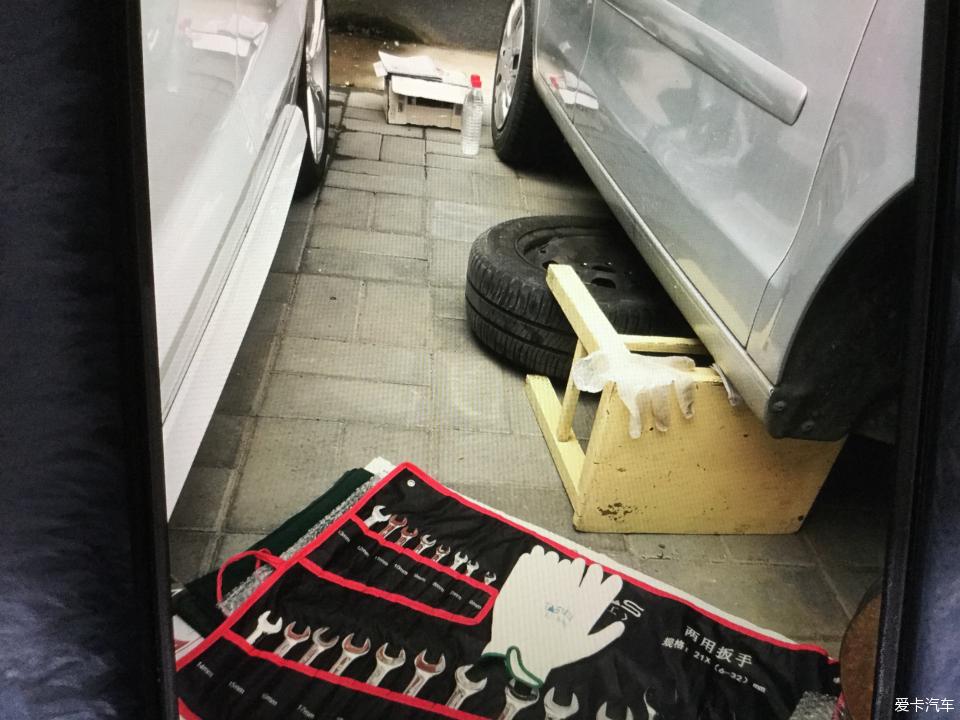

先左前用千斤顶顶起来用木凳垫上，再用千斤顶把右前稍微顶起一点，这样一会儿原地打轮省力。后轮我也用砖头前后打了眼。安全一定要注意！
把头从前轮后位置钻进车底，仔细观察下摆臂安装位置，看下摆臂球头与下摆臂的安装。之前我从车底观察，发现胶套的中心偏向车外侧，这样胶套的突起就向车外侧，与胶套说明书方向相反。我先一开始是这样装的。
松下摆臂球头与三角臂的三个螺丝，很轻松。卸三角臂与铝合金托架的长螺丝原来拧的力距大，比较费力。接下来晃动三角臂，把三角臂球头厚铁片转向自己，然后接着晃，调整三角臂球头铁片的角度，最终，突然的三角臂从三角臂球头脱落下来。接着晃三角臂，往车头方向拽，因为三角臂胶套里边本来就差不多断了，所以很快就被也拽下来了。接下来清除铝合金托架上三角臂胶套的残留，这部分比较麻烦，窍门是用一字改锥从车头方向向胶套与托架的缝隙处插进，用重物轻敲改锥，一点一点翘，三角臂胶套的最外圈很硬，也很脆，一点一点就翘下来了。到目前，很顺利。

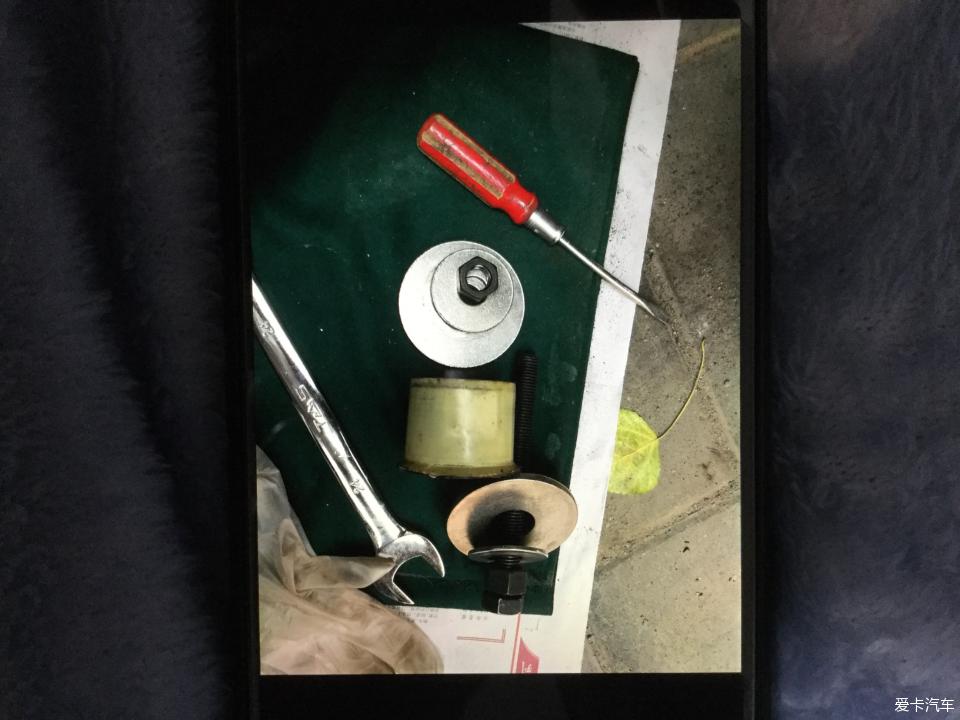

接下来压新的胶套。我从网上买的M16的丝杆加2个螺母，感觉很粗壮。装上垫片，一边开口扳手，另一边用活动扳手保持。拧着拧着，就拧不动了。我想退一点再拧，最后前后都拧不动了。因为我买的丝杆太软，强度不够，咬死了，进退不能。
我大汗，我大骇。
突然间觉得右手疼，一看是刚才使劲时，扳手脱开，手撞到的刹车的铁护盘上，把手套撕裂了都，手背上大拇指处蹭下一大块皮。后来又发现左手无名指也硌了一下，有点肿了。
最后找了个修水暖的师傅用角磨机截断了丝杆，花了50快上门费。算算赔啦，我买垫片、丝杆花65，网上卖的压胶套的工具是95.还不如当初买现成的呢。
截断了丝杆，已经六点半了，先回家吧。把三角臂先放后备厢，螺丝垫片唔的装塑料袋，轮胎先装上，车放下来，收了凳子和千斤。
现在的主要问题是，胶套还没压好，但工具没有。晚上网购了高强度丝杆和螺母，但是要三四天才到。想着明天上街找找，看街上的五金店有没有可用的。
