本田冠道专车专用隐藏式行车记录仪WIFI一体安装作业接线教程

一. 前言
二. 安装车型
三. 记录仪展示
四. 安装过程
五. 安装效果
六. 使用说明
前言.
小时候一直被“头文字D”影响，一直想成为赛车手，开家汽修店，汽修店开了有一段时间，赛车手倒是没实现。第一次发表安装作业过程，有不够详细的话请多多包涵，后期会继续收集发布其他配件安装技术作业过程，希望能帮到车友们。

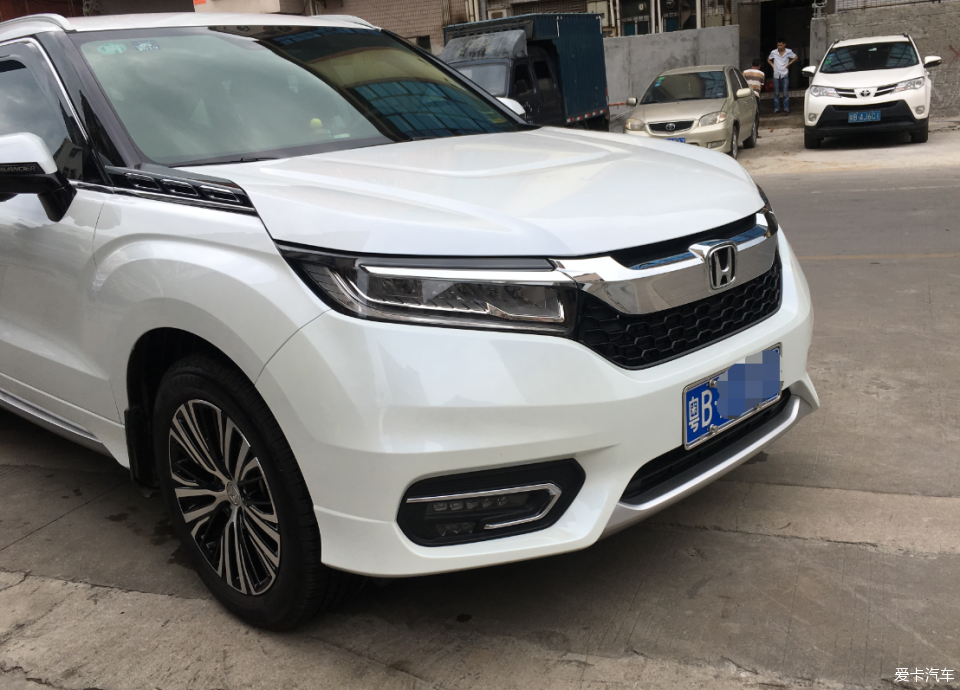

安装车型
本田冠道2017款 370TURBO 四驱尊享版？

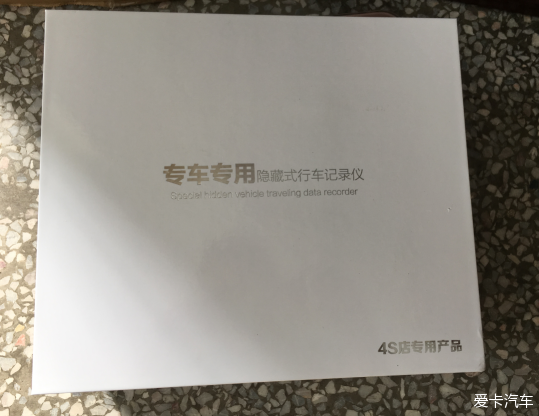

产品展示
以下内容是照着说明书上抄
*名称：冠道专车专用隐藏式行车记录仪
*配置：索尼323镜头、联咏96655方案；
*功能：行车记录（可选前后双录）、wifi直连、软件操作、停车监控、移动侦测、碰撞感应、下载回放。

简单说明、参数

接线说明

安装过程

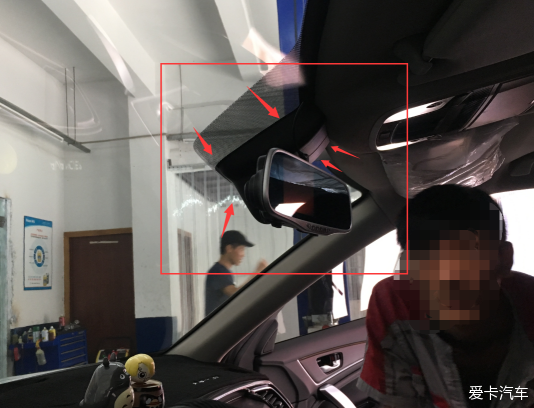

1.车主嫌弃之前的记录仪，捆绑式，碍眼、不美观，而且还是电池充电的，怕影响安全所以就换成专车专用的，第一步肯定是先把原车的记录仪拆掉了，拆捆绑式的很容易，然后就是把后视镜底座的包盖拆掉。

（因为没拍摄到车内正面，所以此图是论坛里面找的）
先拆底座包盖中间的塑料板，只要把中间的塑料板拆下后，整个包盖就很容易拆下来了。

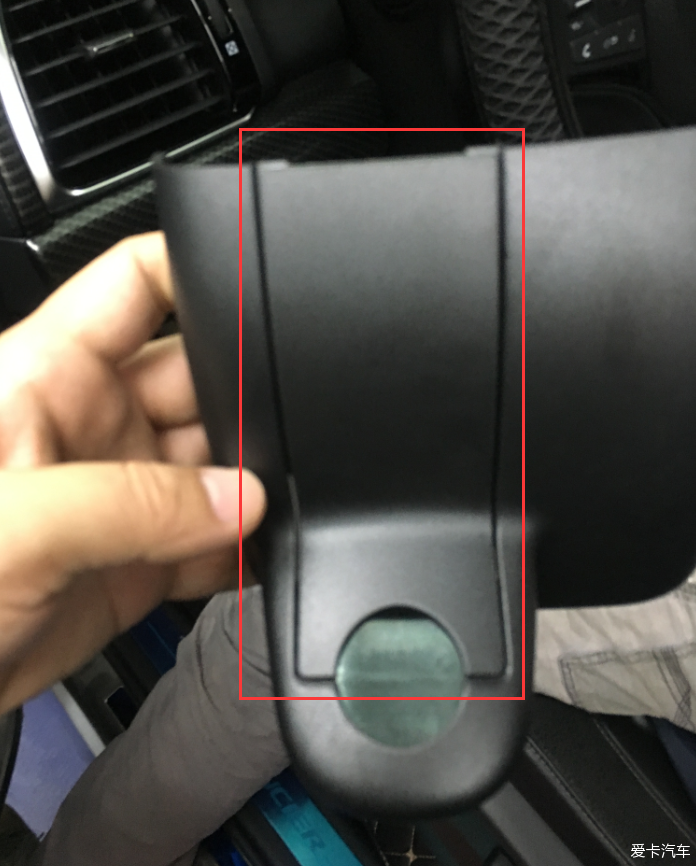

拆下后的底座包盖，就是先拆中间那块塑料板

2.走线接线

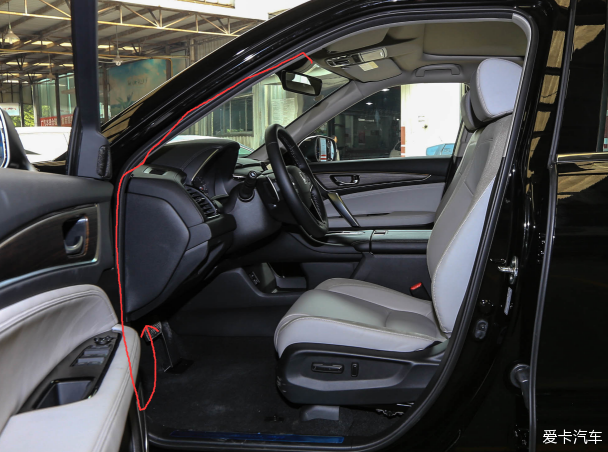

（此照片是论坛照片，借用）
第二步就是布线、接线了，上图是大致的走线方式，经过顶棚、A柱、旁边条、保险丝盒

把主驾驶室门边条拆开拿掉，方便走线

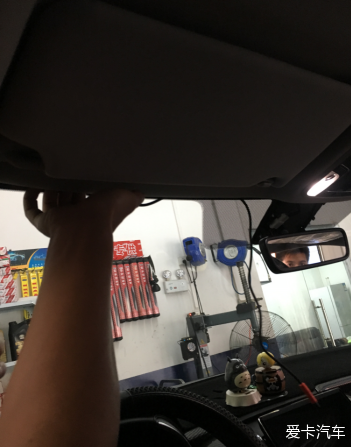

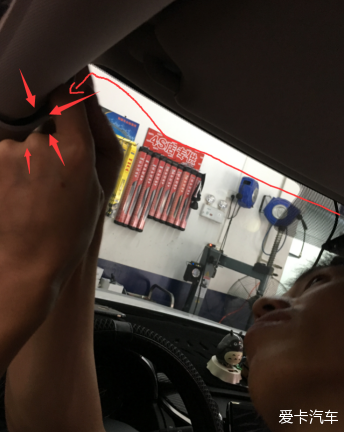

把线束塞到顶棚处，预留足够的长度与记录仪主机插头对插

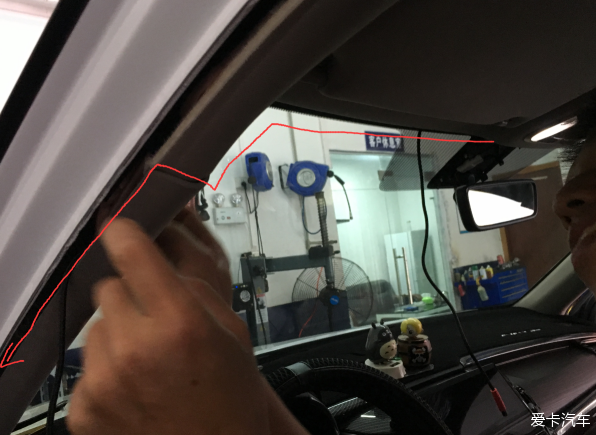

把A柱塑料盖子撬开一点，把线束塞进A柱的缝隙里面

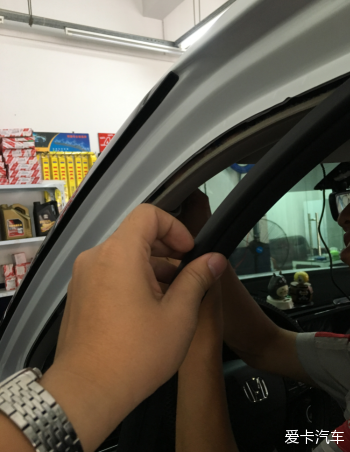

沿着A柱绕到门边条，把线塞到门边条的缝隙处

线绕到保险丝盒处，冠道的保险丝盒在主驾驶下面

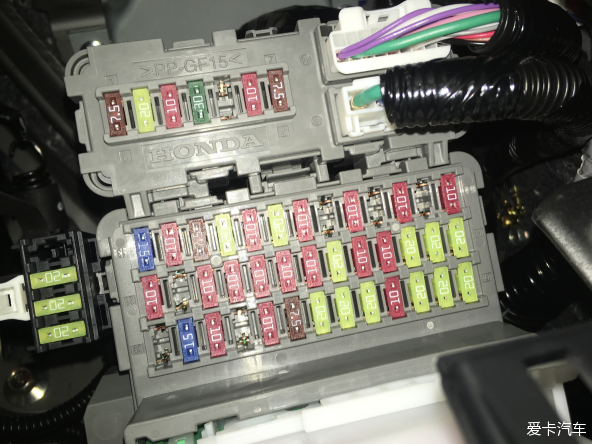

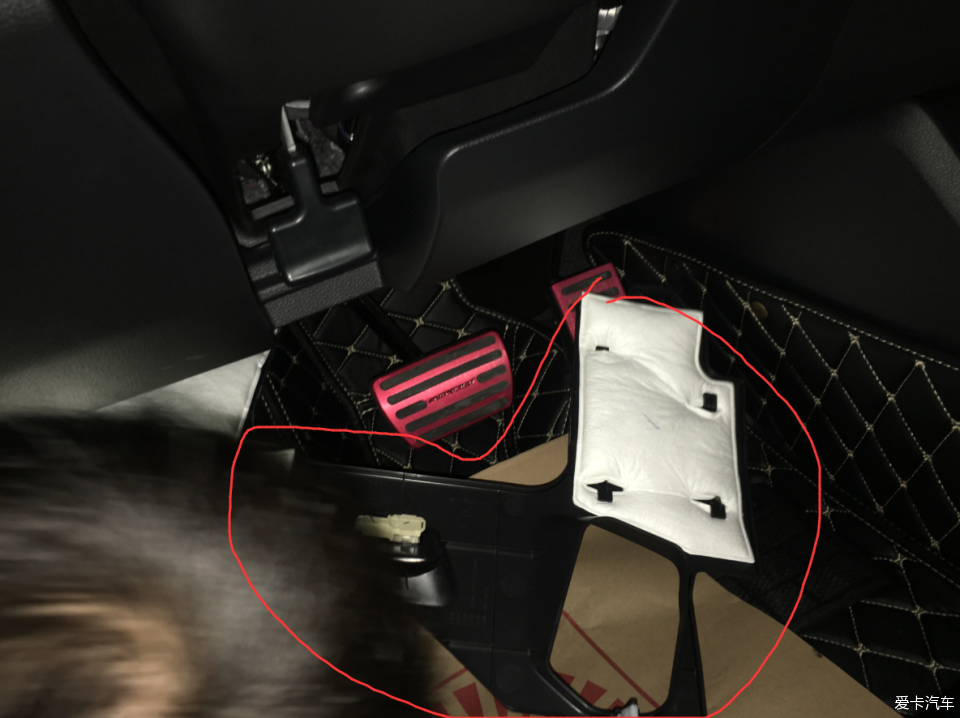

拆下面板后就可以看到保险丝盒

找到对应的ACC、常电保险丝、搭铁接上即可

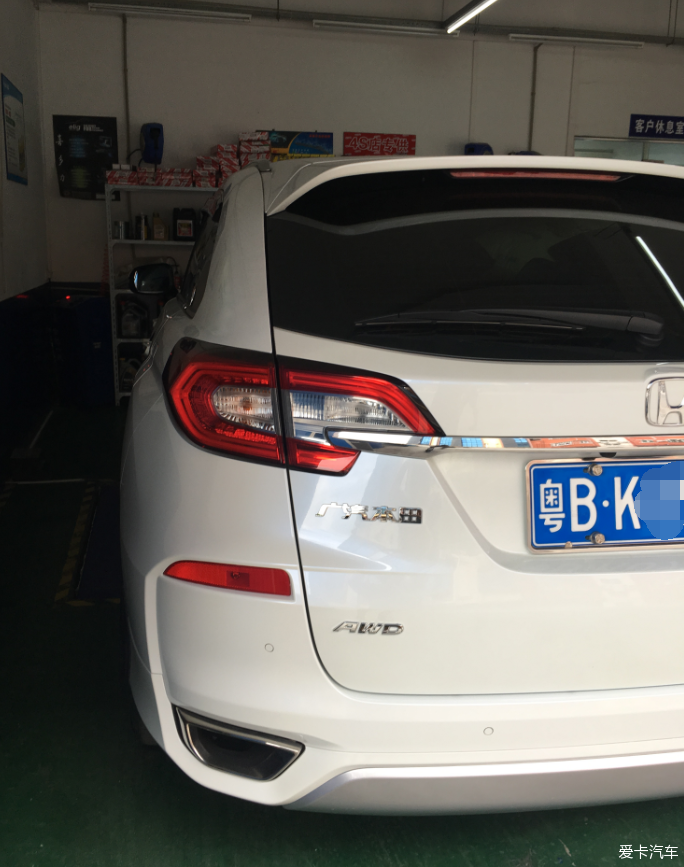

前后双录的接线方法是一样的，都是走顶棚、把线引到后挡风玻璃或者车牌处就行

3.复原
接好线路后测试、复原

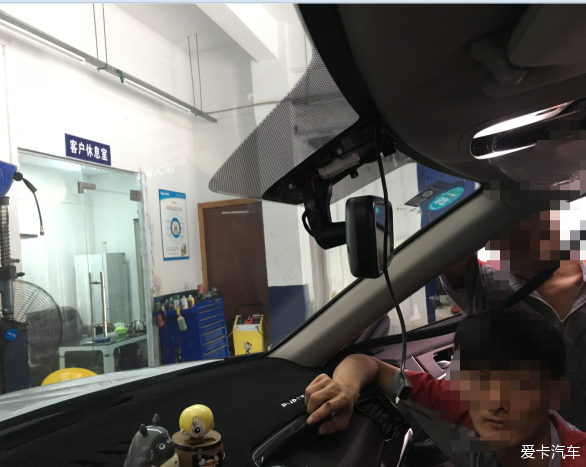

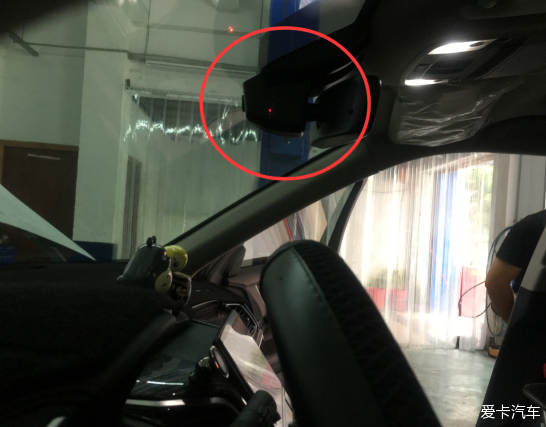

把记录仪卡到原车底座包盖位置，并连接主机线束插头

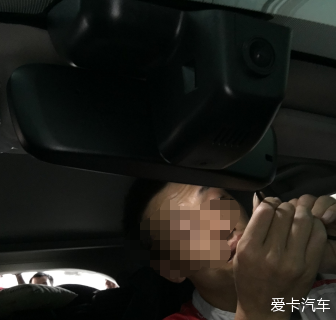

连接对插插头、安装记录仪卡位

线束连接好之后，启动车子，测试无误，记录仪指示灯正常工作，后面就是复原门边条、A柱这些了。

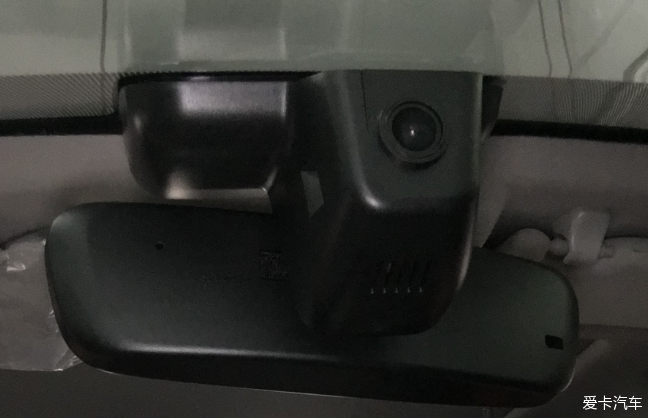

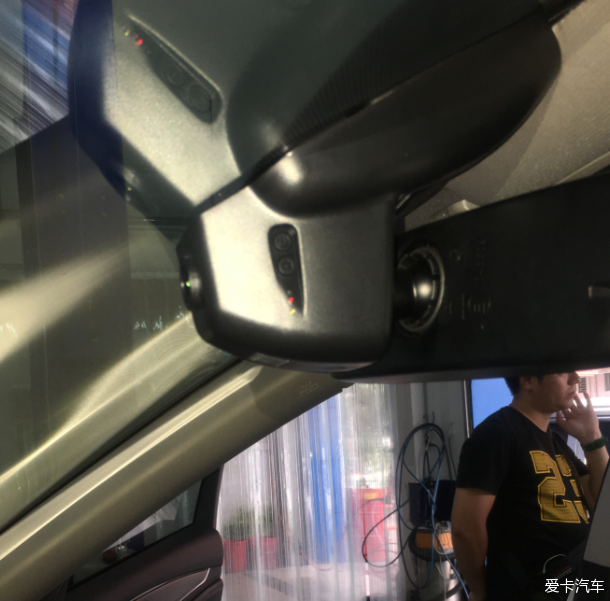

安装效果

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

Kurtis 股市的故事~ 4.1W+ 爱卡币 4111 帖子加关注发私信黄金元老注册 2015-03-02 来自广东省\|深圳市	发表于 2017-10-10 10:17 IP属地：未知 2楼我现在用的也是隐藏式的记录仪，清爽干净心情好。这个必须要整！！！
	Hope is a good thing... Maybe the best of things...and no good thing ever dies... [每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

半桶水CEO 124 爱卡币 11 帖子加关注发私信三星会员注册 2017-10-09 来自广东省\|深圳市	发表于 2017-10-10 13:47 IP属地：未知 3楼引用 Kurtis 于 17-10-10 10:17 发表的回复我现在用的也是隐藏式的记录仪，清爽干净心情好。这个必须要整！！！不碍视线
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

Kurtis 股市的故事~ 4.1W+ 爱卡币 4111 帖子加关注发私信黄金元老注册 2015-03-02 来自广东省\|深圳市	发表于 2017-10-10 13:53 IP属地：未知 4楼引用半桶水CEO 于 17-10-10 13:47 发表的回复不碍视线我有强迫症，看前挡上有那么一丁点儿线漏在外面都不舒服。必须干净，整齐
	Hope is a good thing... Maybe the best of things...and no good thing ever dies... [每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

半桶水CEO 124 爱卡币 11 帖子加关注发私信三星会员注册 2017-10-09 来自广东省\|深圳市	发表于 2017-10-10 19:45 IP属地：未知 5楼引用 Kurtis 于 17-10-10 13:53 发表的回复我有强迫症，看前挡上有那么一丁点儿线漏在外面都不舒服。必须干净，整齐你也在深圳？有空交流
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

缘来OK 17.6W+ 爱卡币 2533 帖子加关注发私信黄金元老注册 2009-06-13 来自广东省\|深圳市	发表于 2017-10-10 21:48 IP属地：未知 6楼好作业，感谢分享，期待更多的用车经验分享
	再不疯狂就老了，给自己一次放纵的空间！！！ [每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

Kurtis 股市的故事~ 4.1W+ 爱卡币 4111 帖子加关注发私信黄金元老注册 2015-03-02 来自广东省\|深圳市	发表于 2017-10-11 08:25 IP属地：未知 7楼引用半桶水CEO 于 17-10-10 19:45 发表的回复你也在深圳？有空交流
	Hope is a good thing... Maybe the best of things...and no good thing ever dies... [每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

半桶水CEO 124 爱卡币 11 帖子加关注发私信三星会员注册 2017-10-09 来自广东省\|深圳市	发表于 2017-10-11 15:21 IP属地：未知 8楼引用缘来OK 于 17-10-10 21:48 发表的回复好作业，感谢分享，期待更多的用车经验分享
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

xuser13097536 xuser13097536 2 爱卡币 2 帖子加关注发私信新手上路注册 2017-12-09	来自爱卡触屏版发表于 2017-12-09 16:28 IP属地：未知 9楼楼主，我也正在装，请问ACC是那个，应该是插那个位置？
	[每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

yyh811 140 爱卡币 4 帖子加关注发私信三星会员注册 2009-09-21 来自广东省\|深圳市	来自爱卡iPhone版发表于 2018-03-25 23:54 IP属地：未知 10楼楼主能拍一张保险盒取电的图片给大参考？
