继续折腾自己的爱车，DIY车载电台（BG7GX)

买了这个车开始，就没有停止过折腾，定速巡航、拨片加装、音响改装、360全景等等。谁叫自己喜欢呢，可是，对于业余无线电爱好者来说，没有一个车载台怎么可以呢，因此，在网上买了一个台子，正好在国庆前可以安装完成，出去也方便通联，图片比较乱，写贴子很麻烦，将就着看吧，全程自己施工，自己制作辅材，将别人不要的废品通过自己的改装发挥到极致。

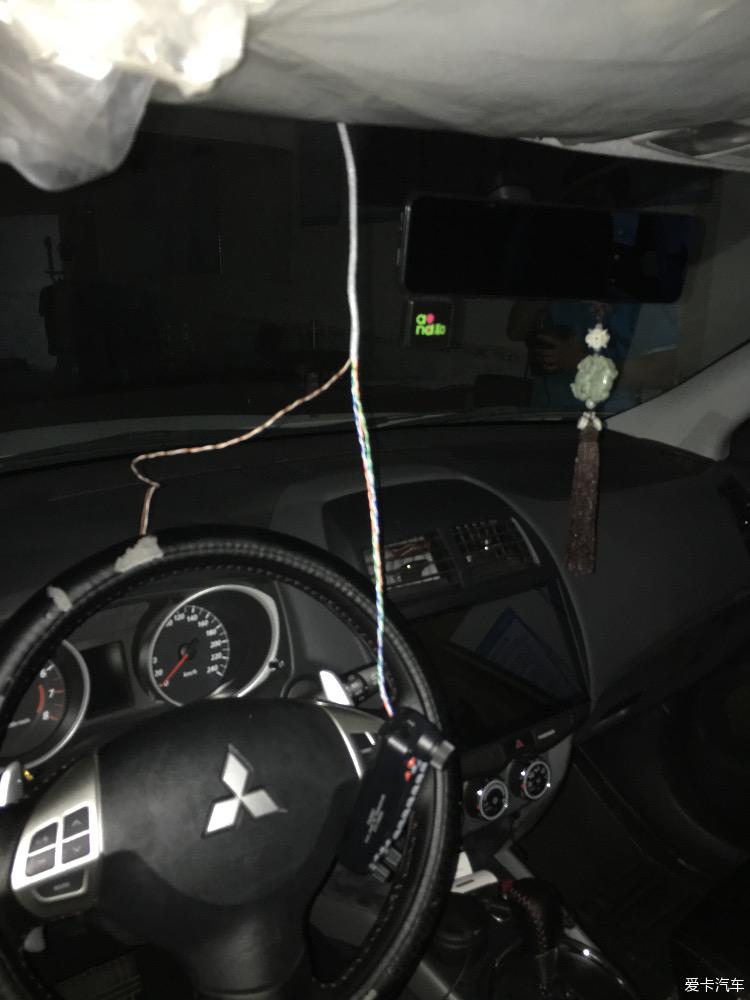

这是施工完成后，面板与主机的延长线，只有六芯，剩余两芯计划用在外接喇叭用。

这是连接好后的面板图

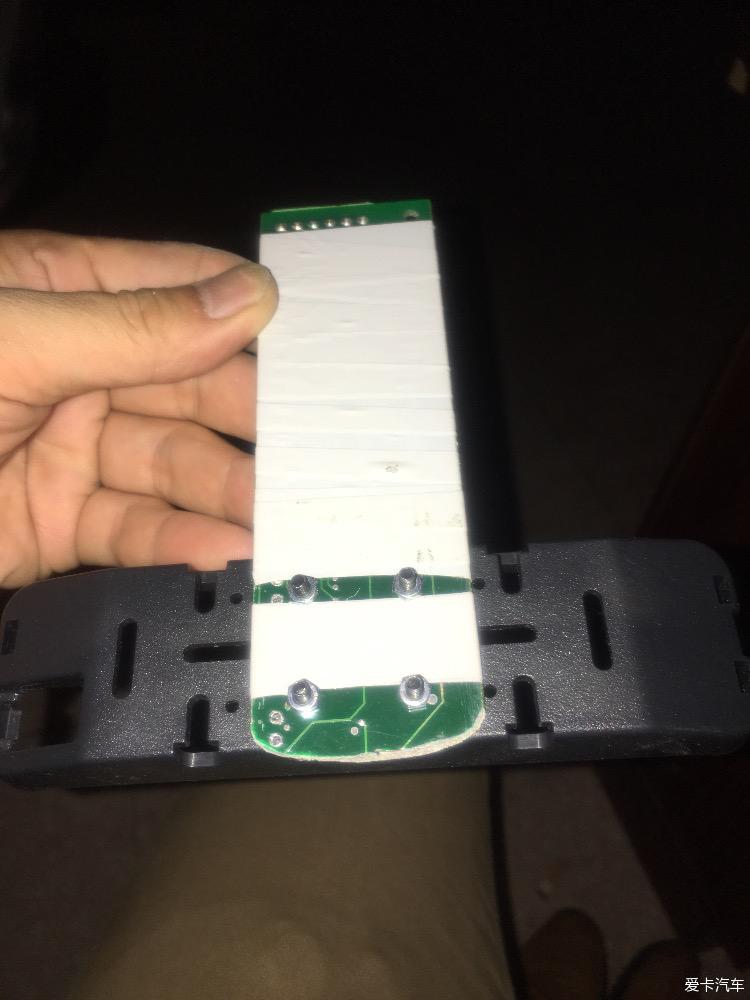

这是一块坏的电路板，我把他上面的器件全部剔除掉后，在上面钻了四个孔，以固定面板后面的支撑架，自己DIY的噢，结果发现真的很好用。主要是省钱，省钱，省钱，DIY都是要以省钱达到最好的效果。

已经固定好面板后面的支撑架的图。（正面）

已经固定好面板后面的支撑架的图。（反面）

天线更换位置后的图。

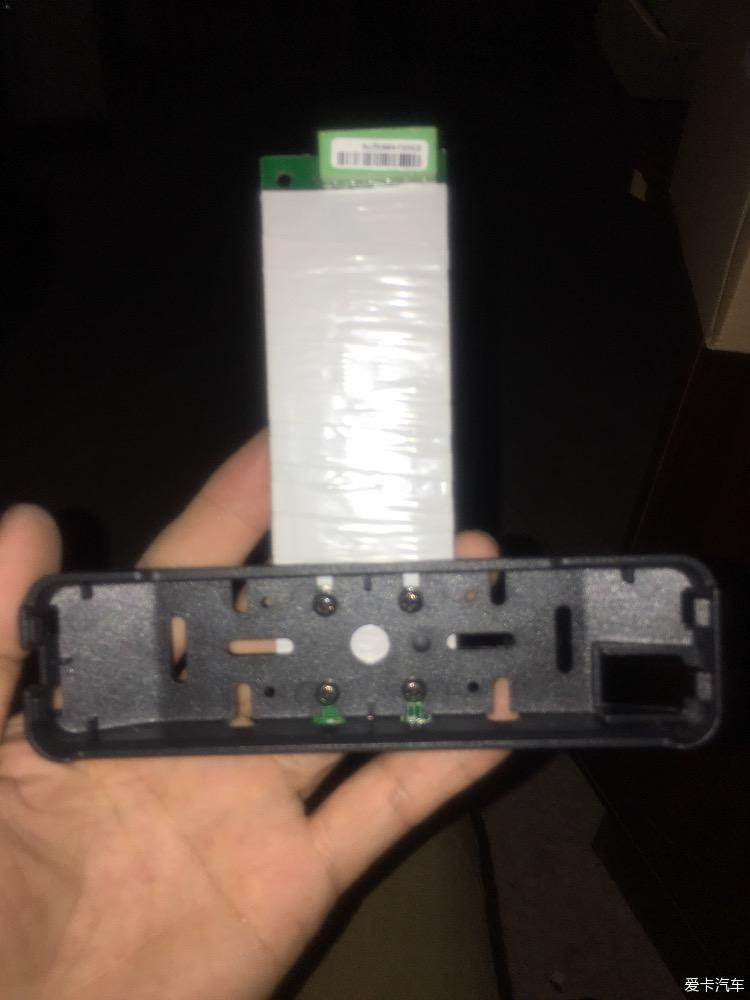

面板改装后的图。

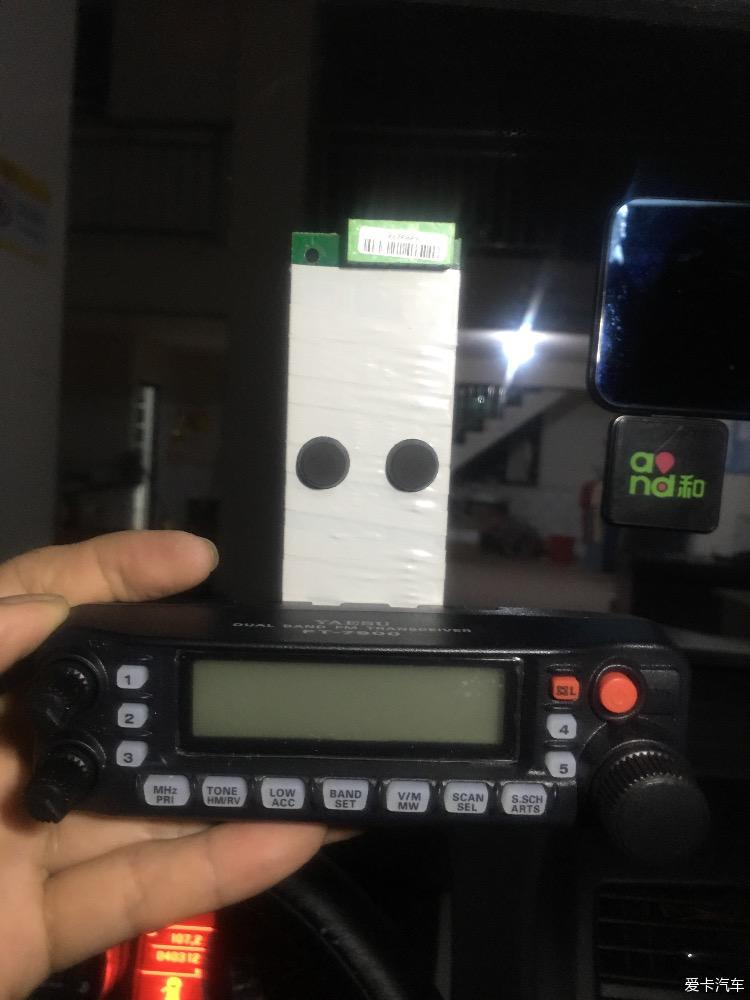

这两个黑点是防止摩擦，因为这个支撑架固定在（行车记录仪与原车反光镜中间），加装两个点后，也防止中间有空隙松动。

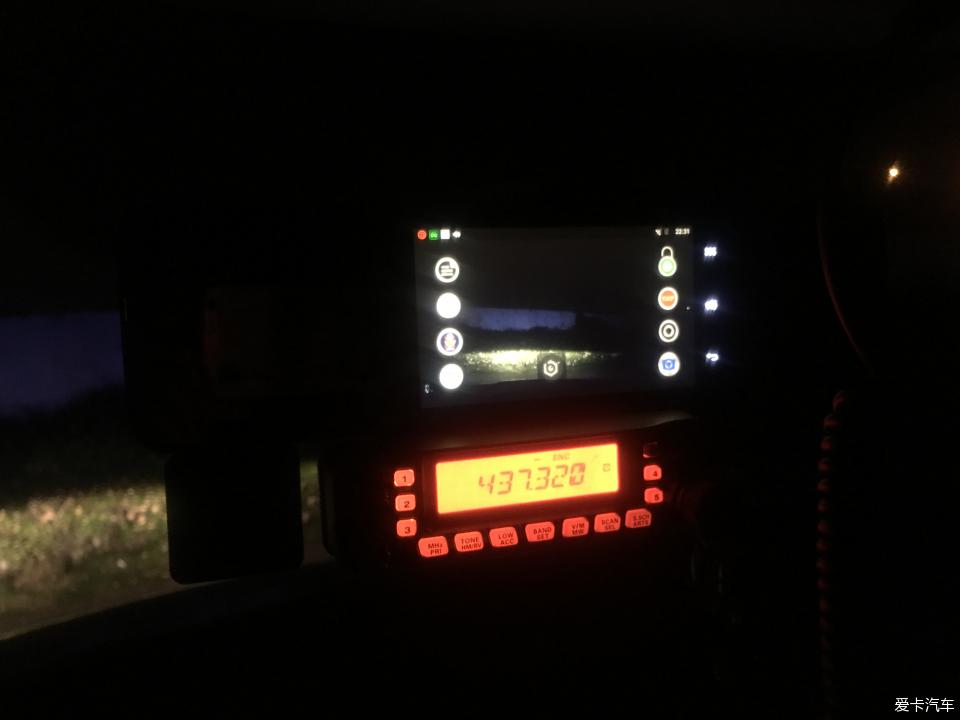

晚上安装完成后的图片。

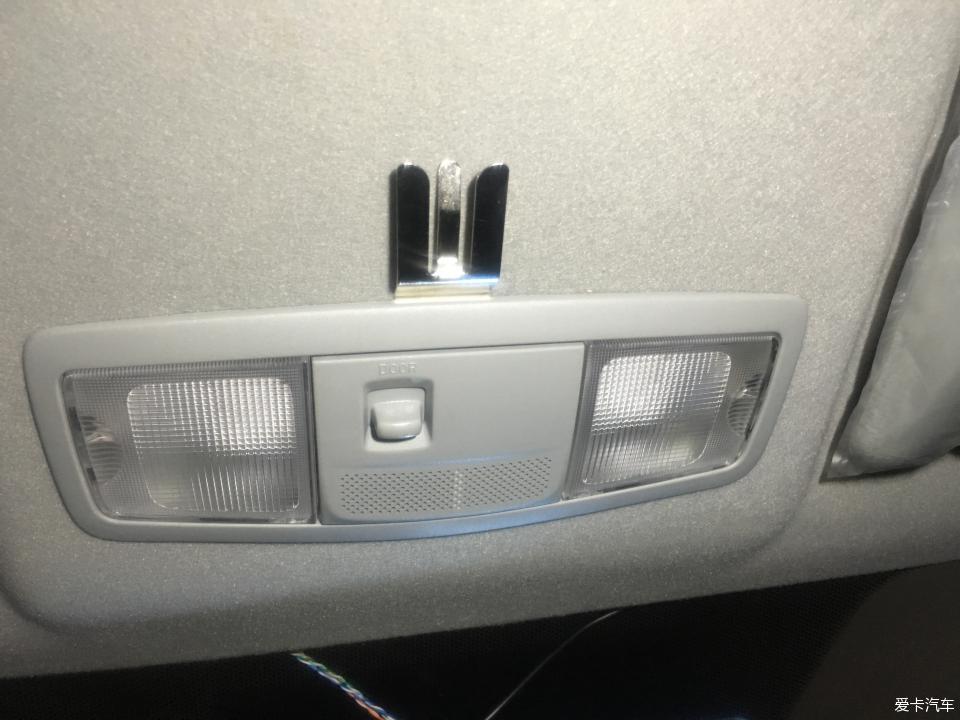

手咪的固定支架，直接插入到顶灯位置，比较牢固。

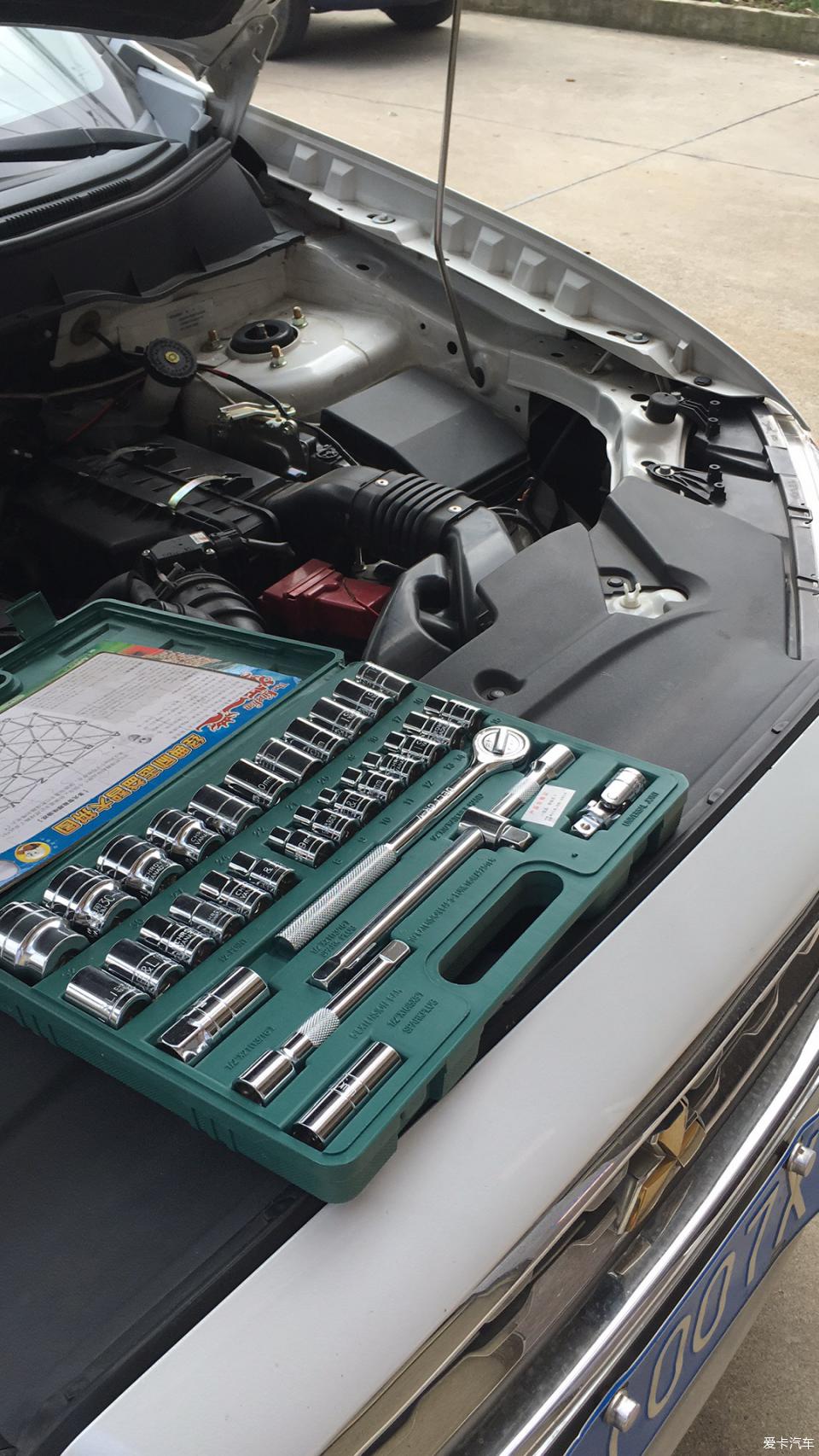

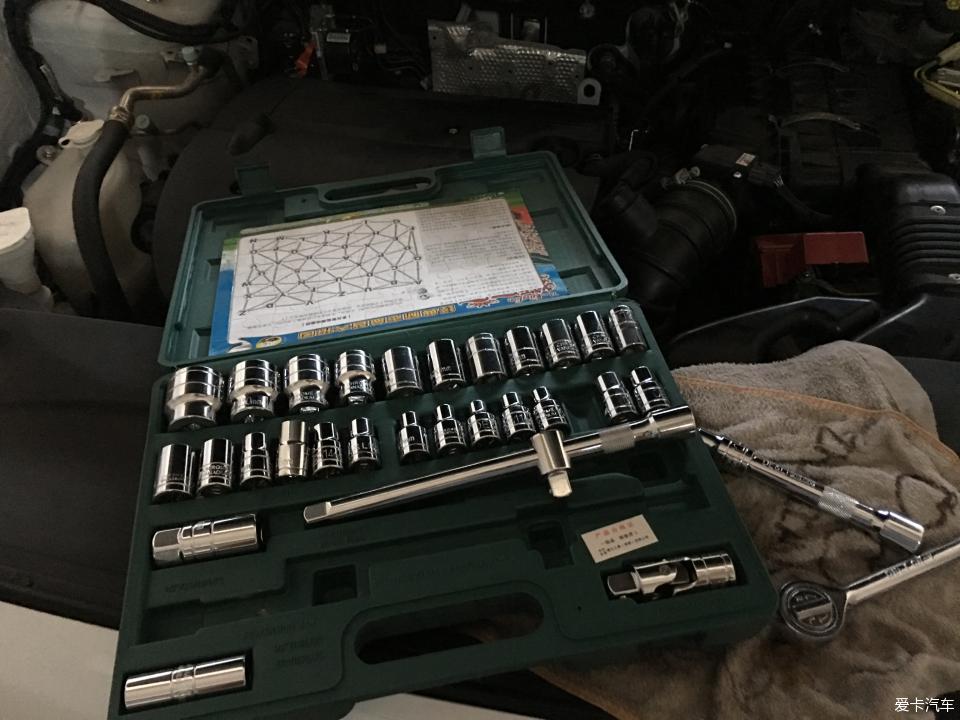

工具。

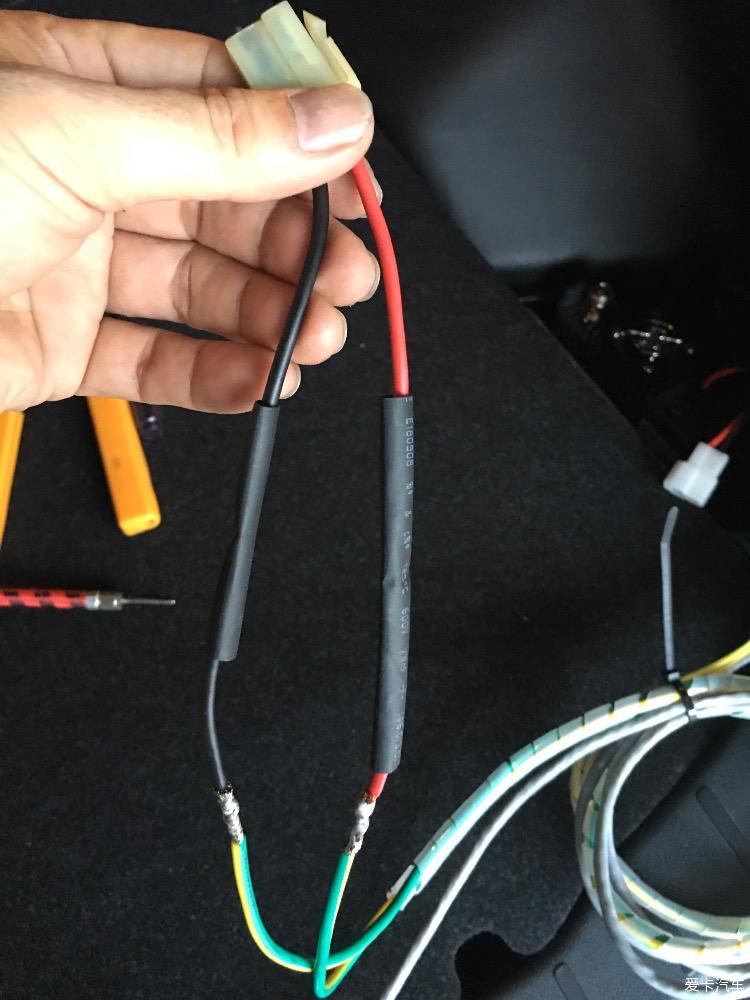

电源进线与车载台接口线对接图。

固定后的照片

车载台固定在后尾箱的储物小盒子里面。

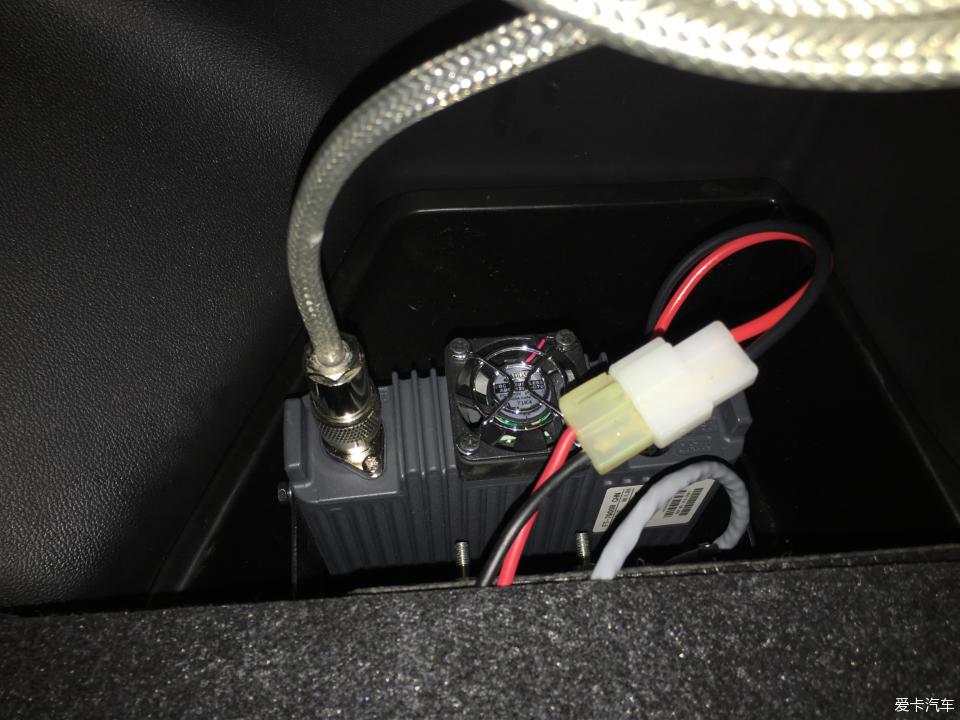

机器主机安装位置

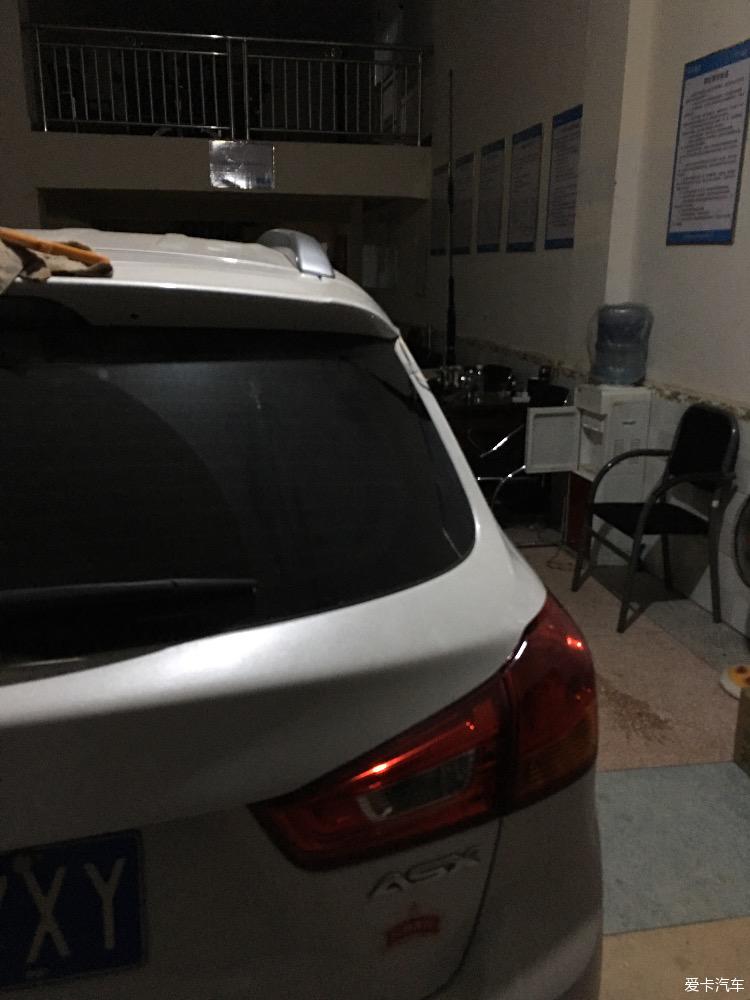

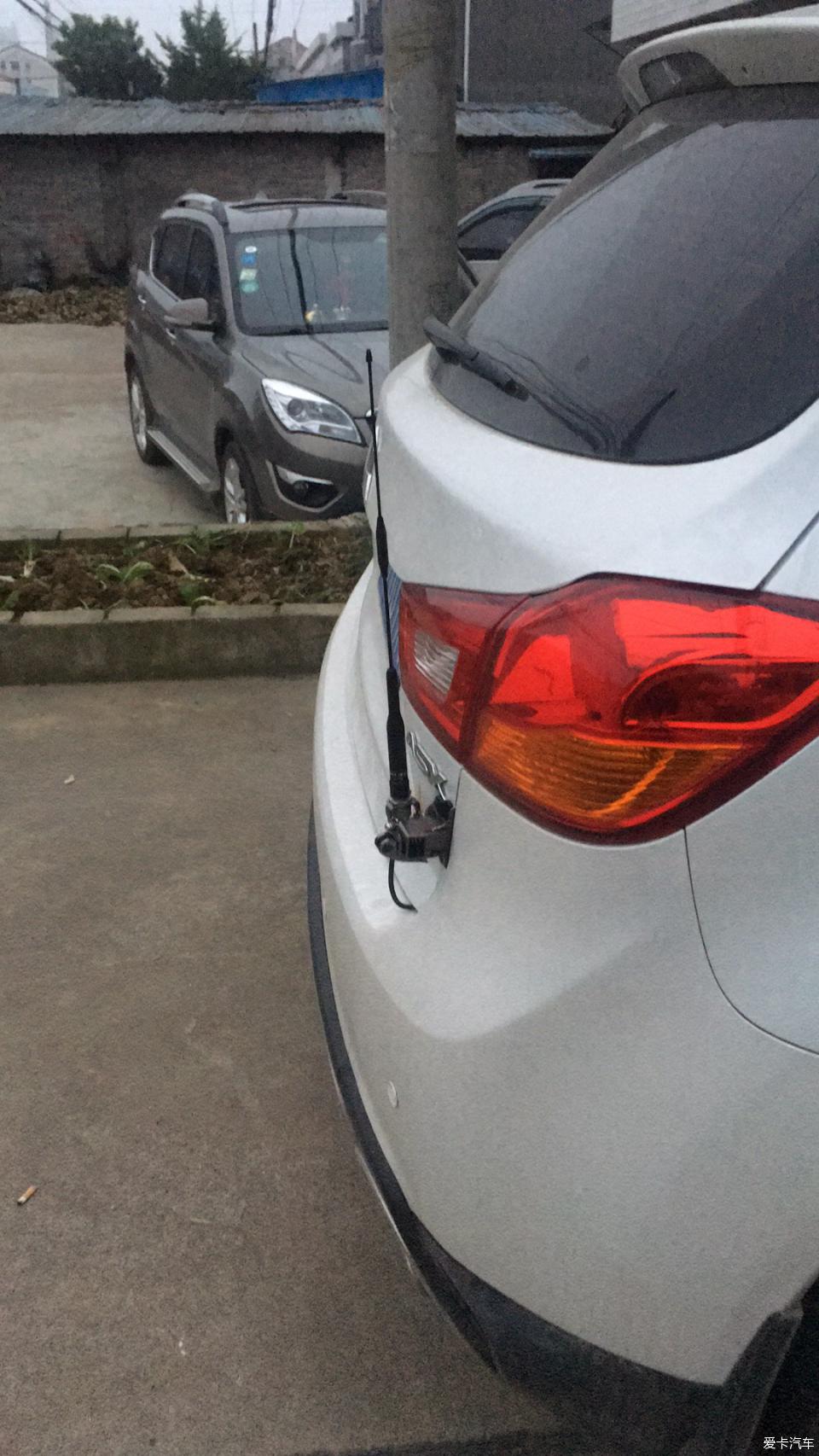

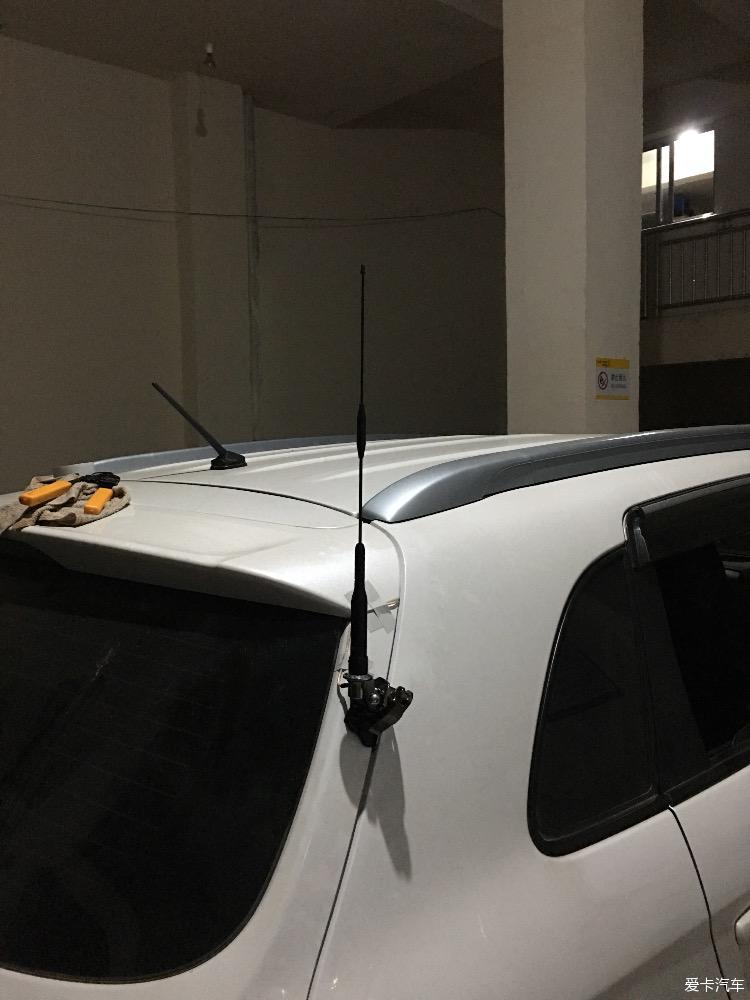

最终天线安装位置。

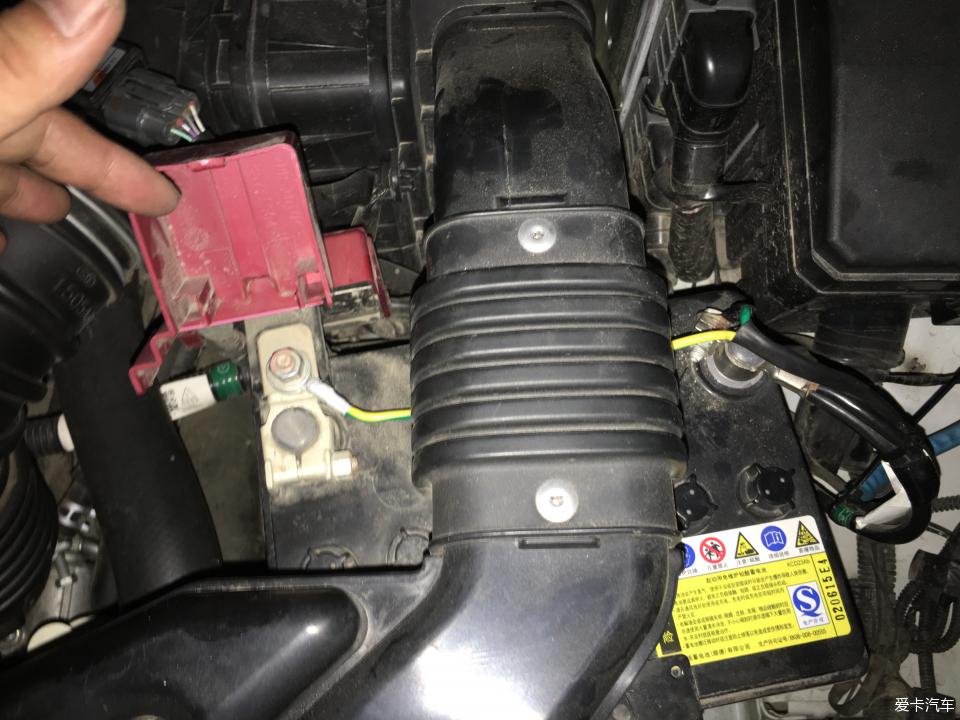

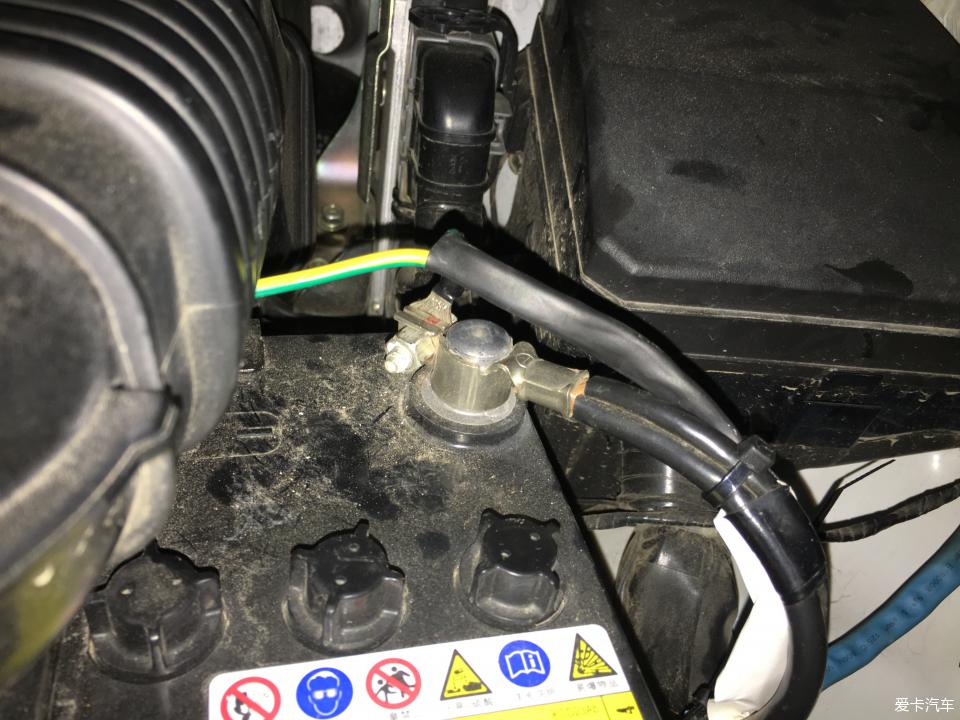

接电位置图。

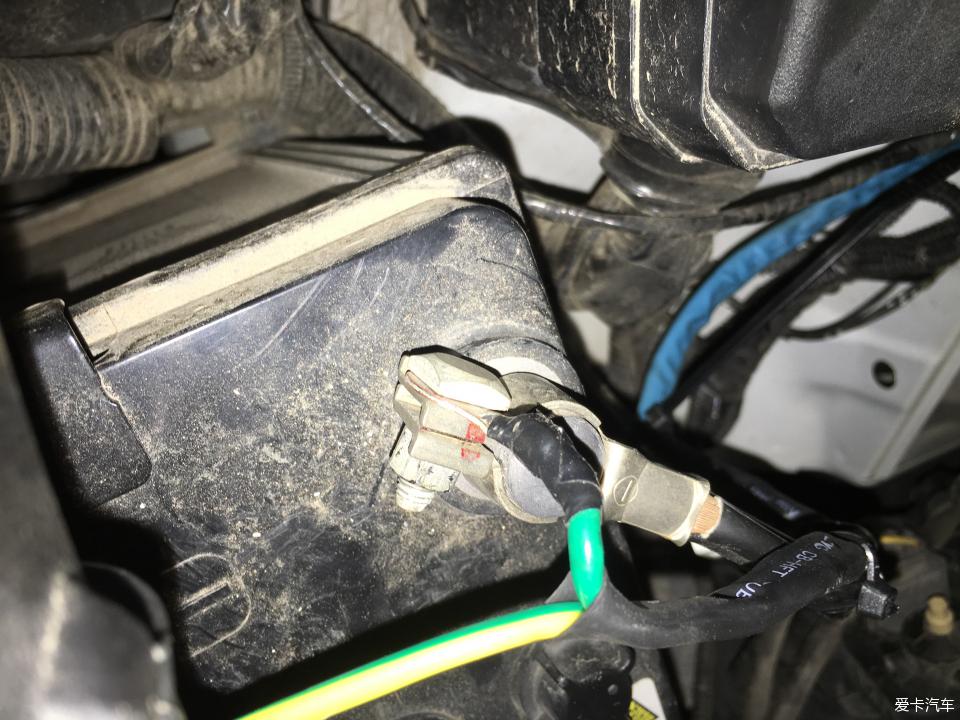

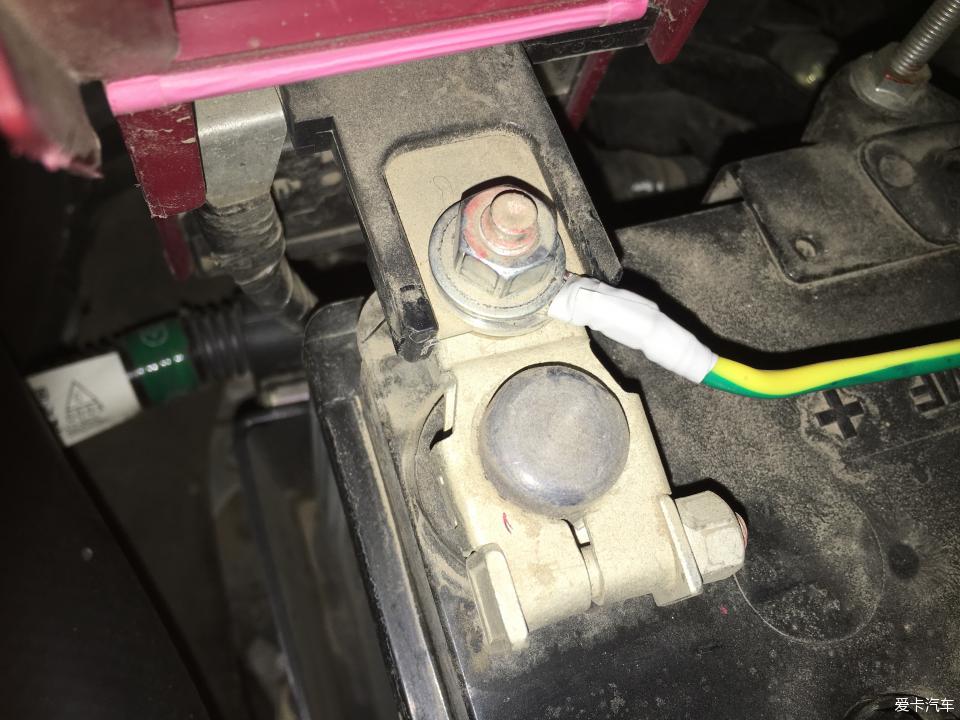

完成正负极接电位置。

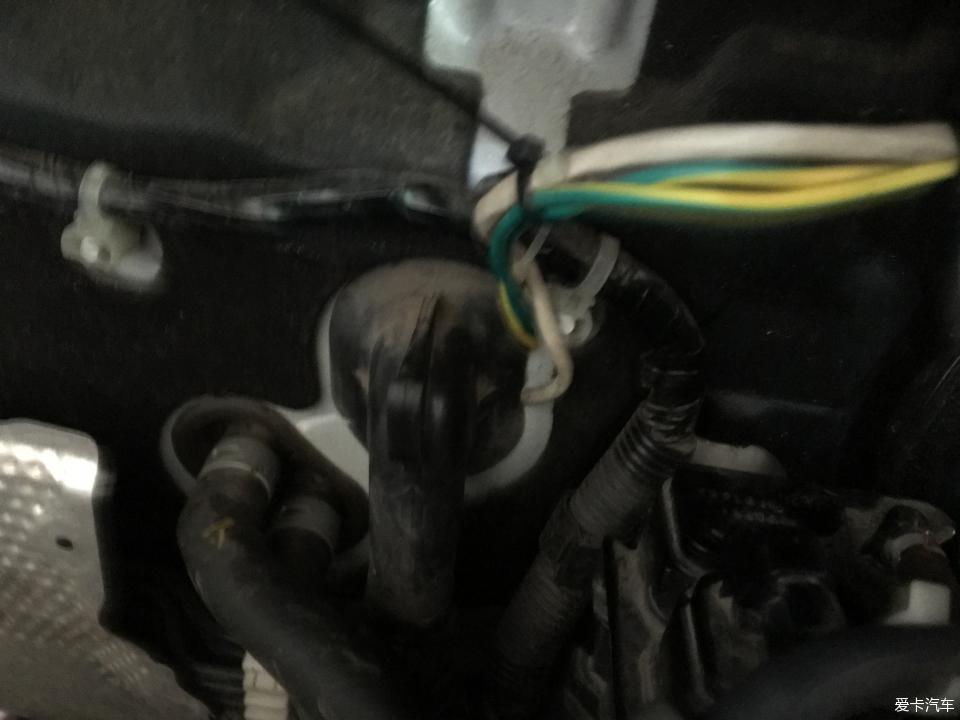

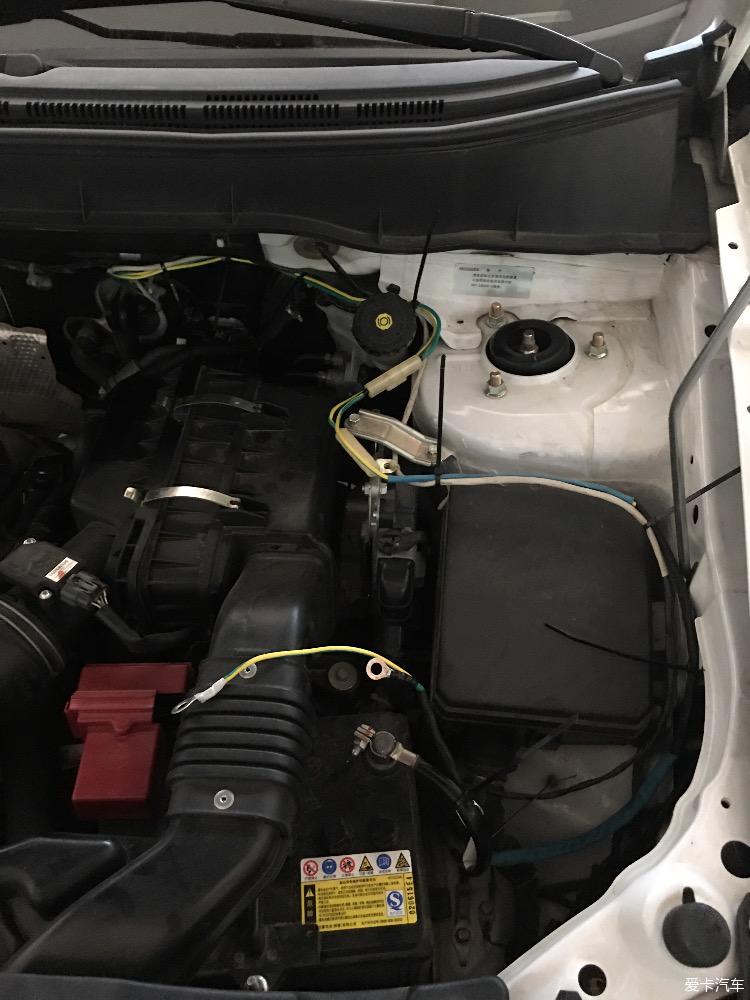

这是全部发动机仓的走线图，进入位置在最中间位置。

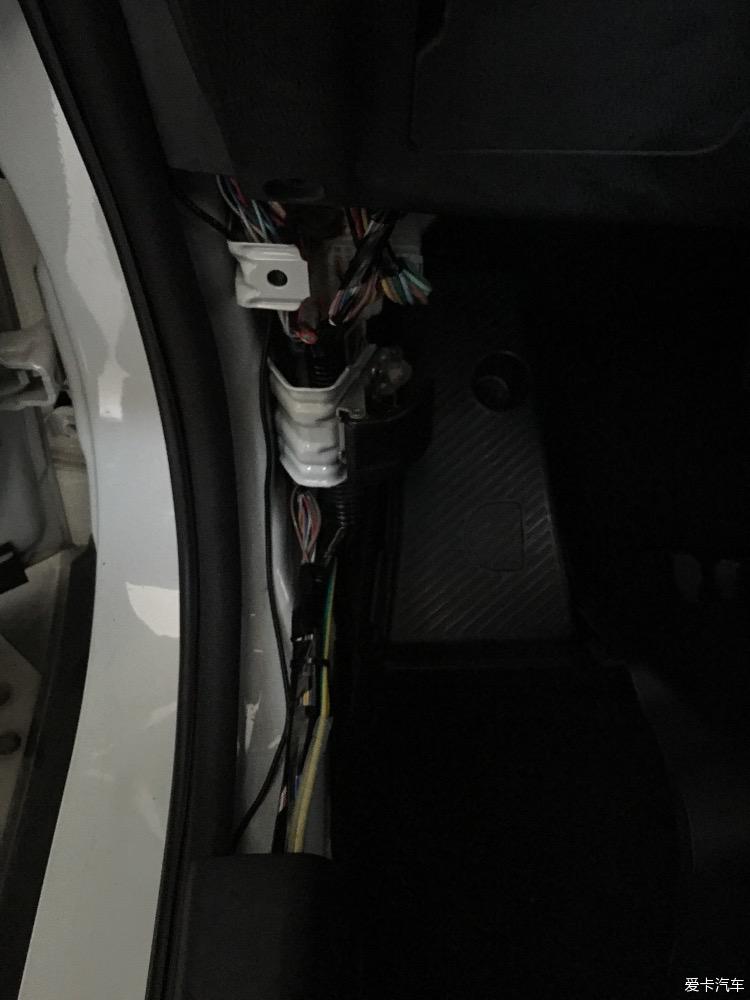

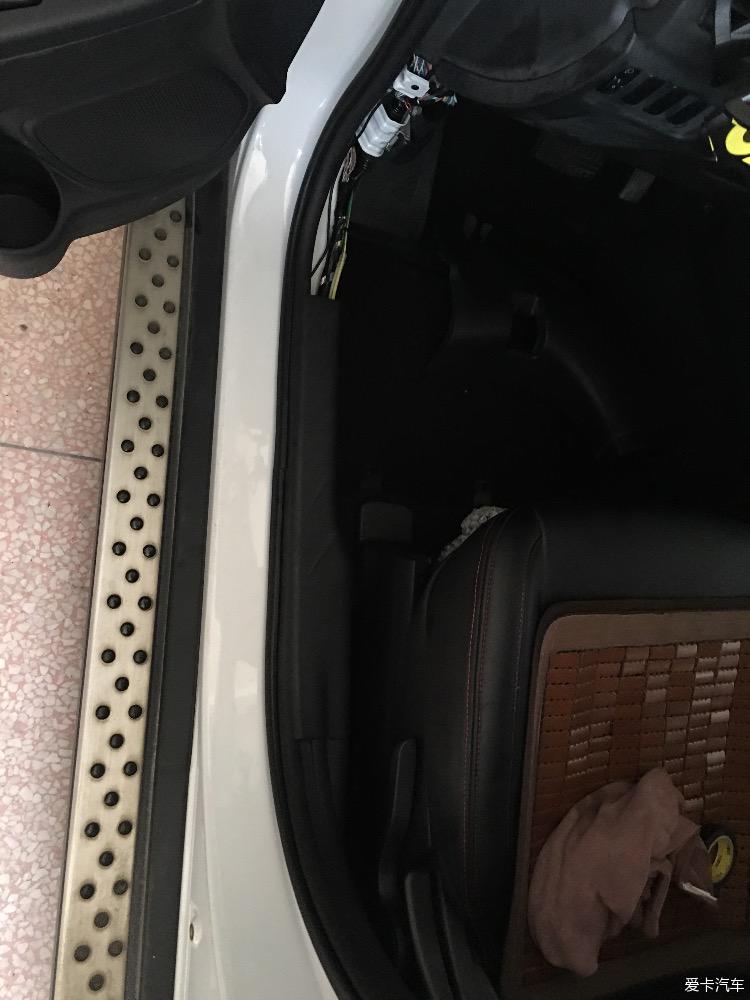

电源线从驾驶员旁边引入到后备箱。

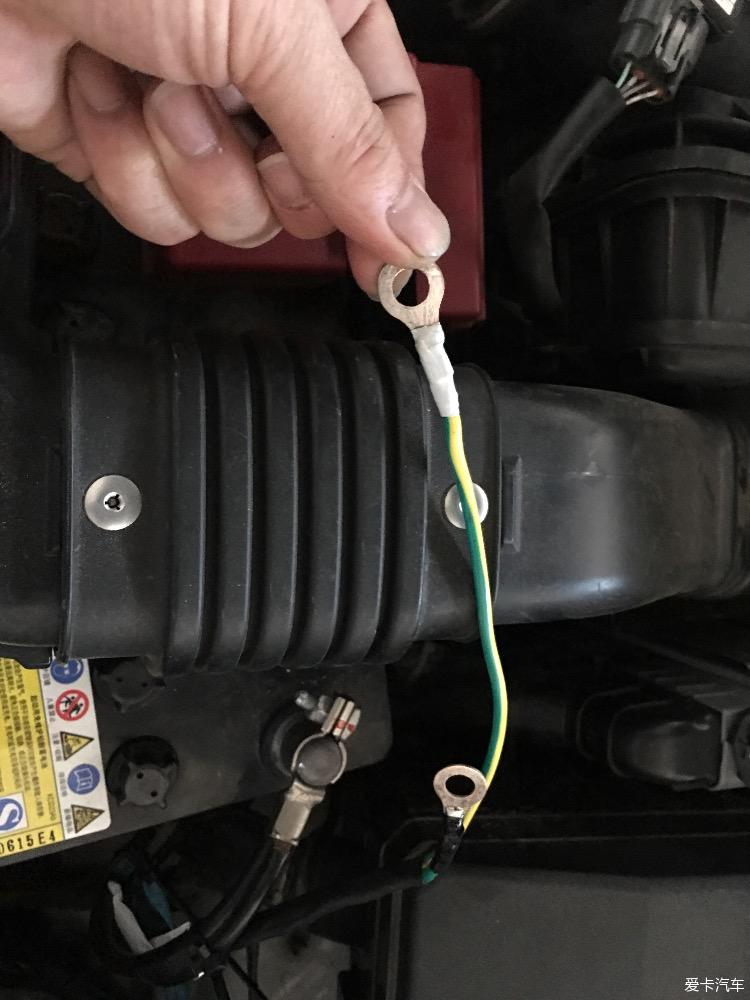

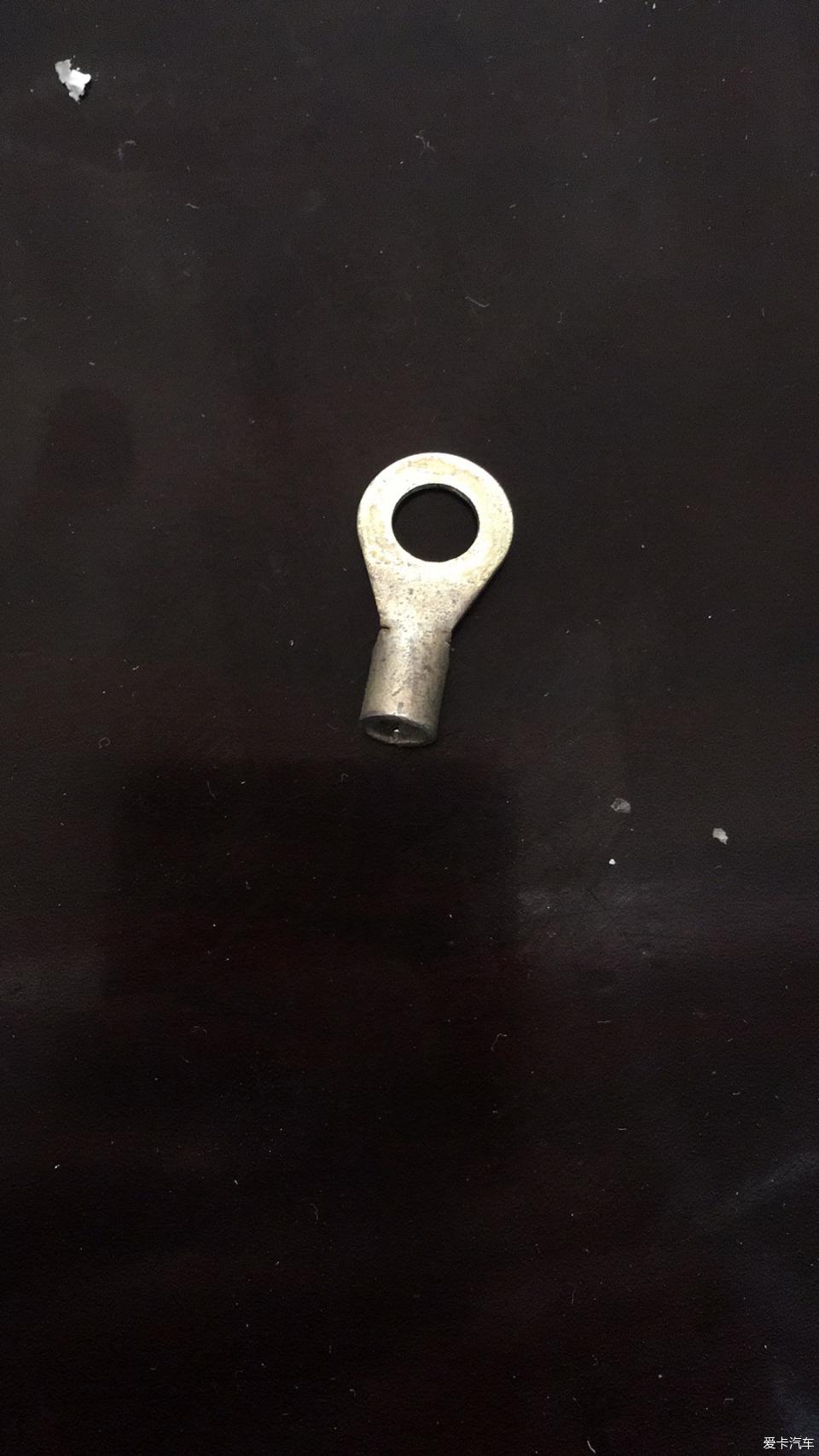

自己制作的铜鼻子。

电源线从驾驶员旁边引入到后备箱。

电源线对接焊接后用的热缩套管。

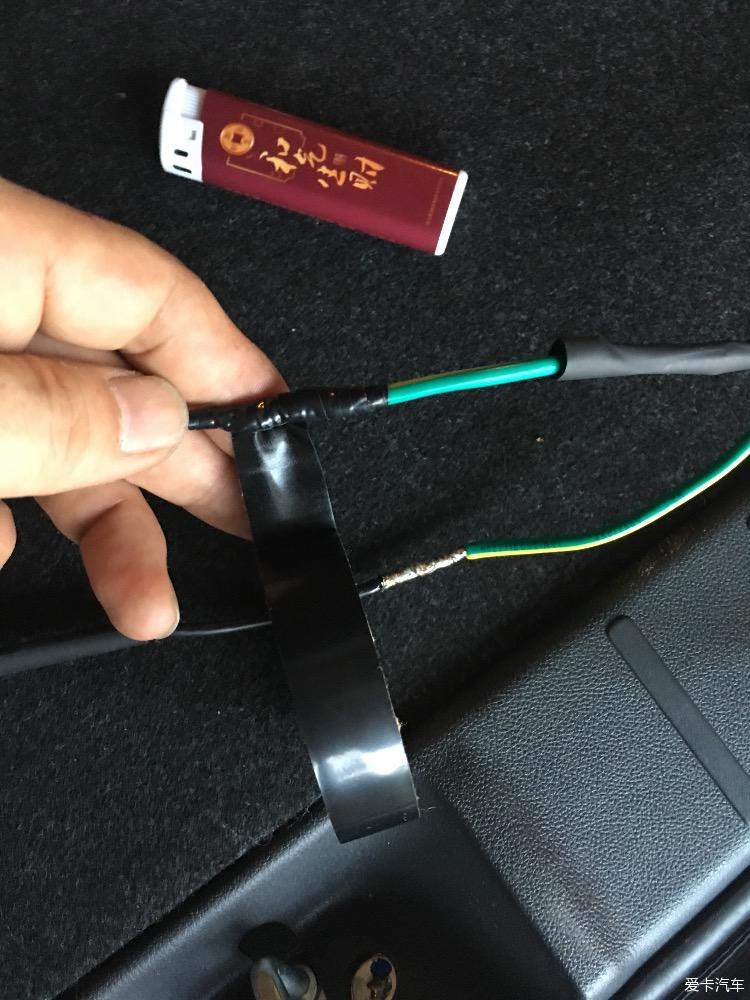

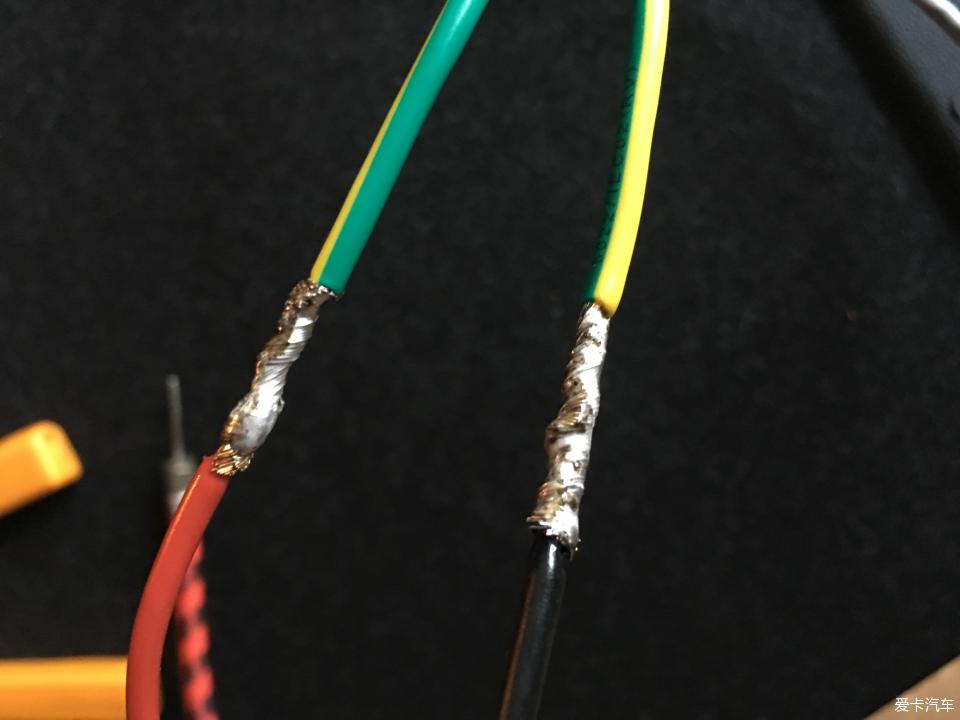

电源线对接焊接图。

所以线材在后面汇总。

发动机机仓进入车内位置图。

线材汇聚图。

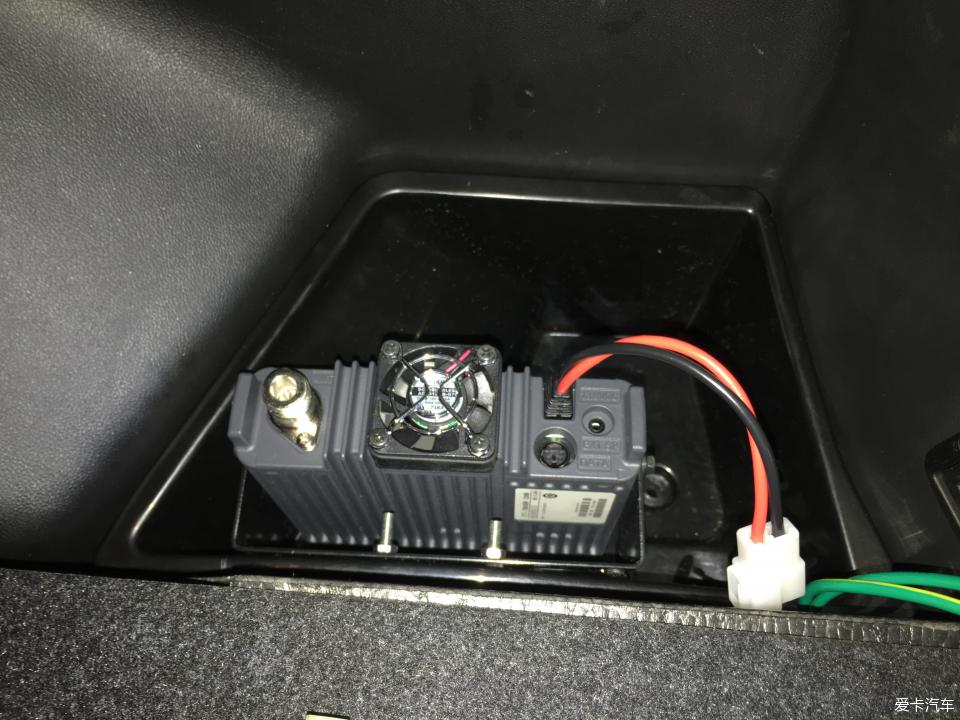

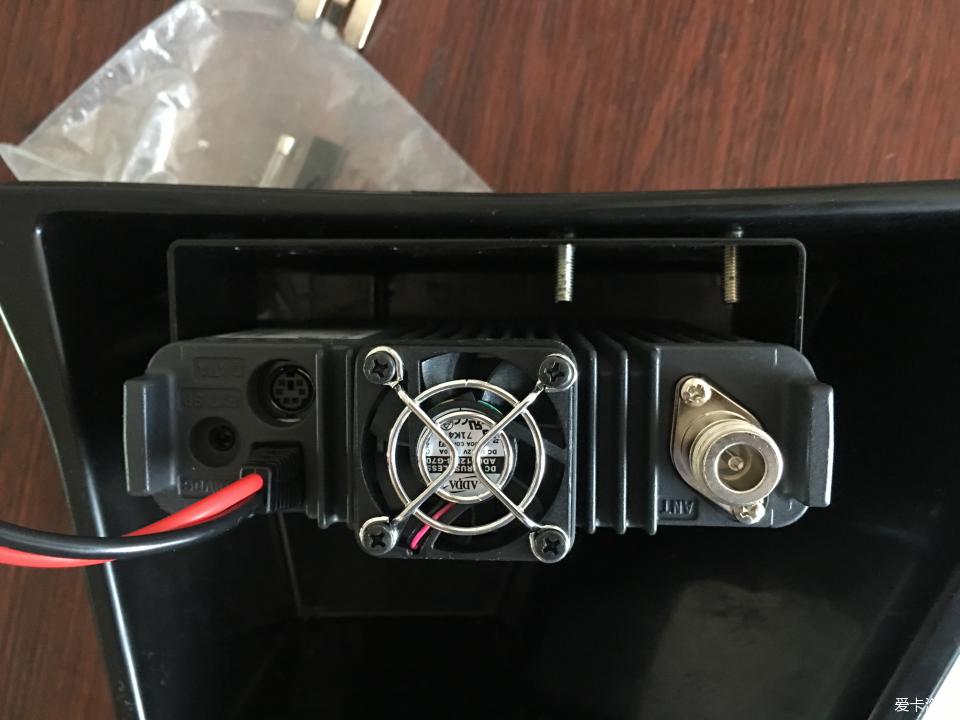

主机安装在储物箱位置。

原来天线安装位置。

接电线用的鼻子。

工具。

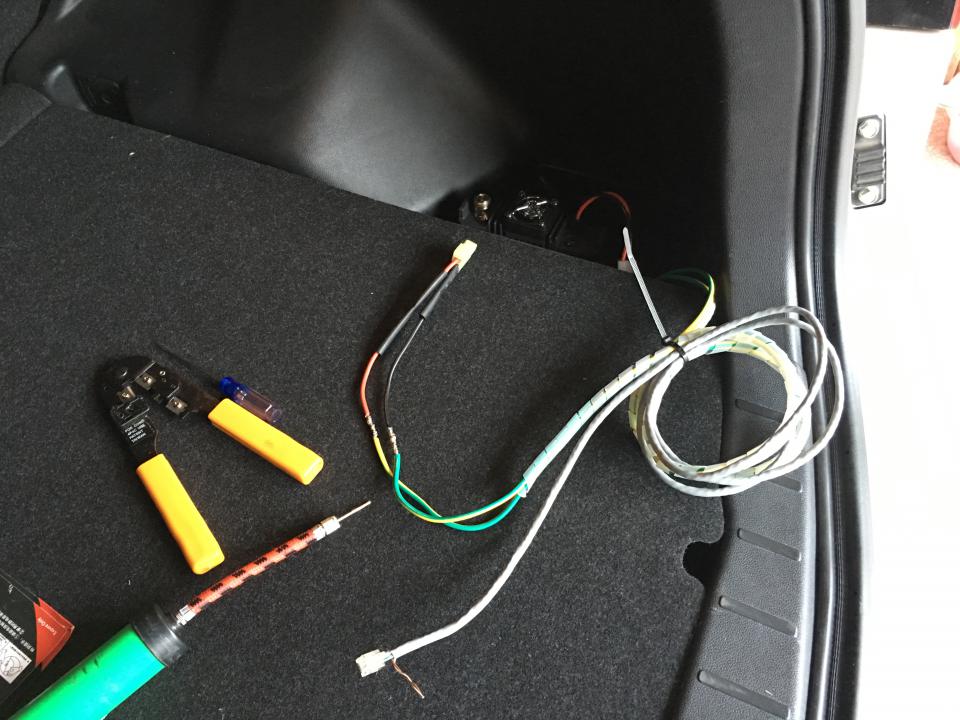

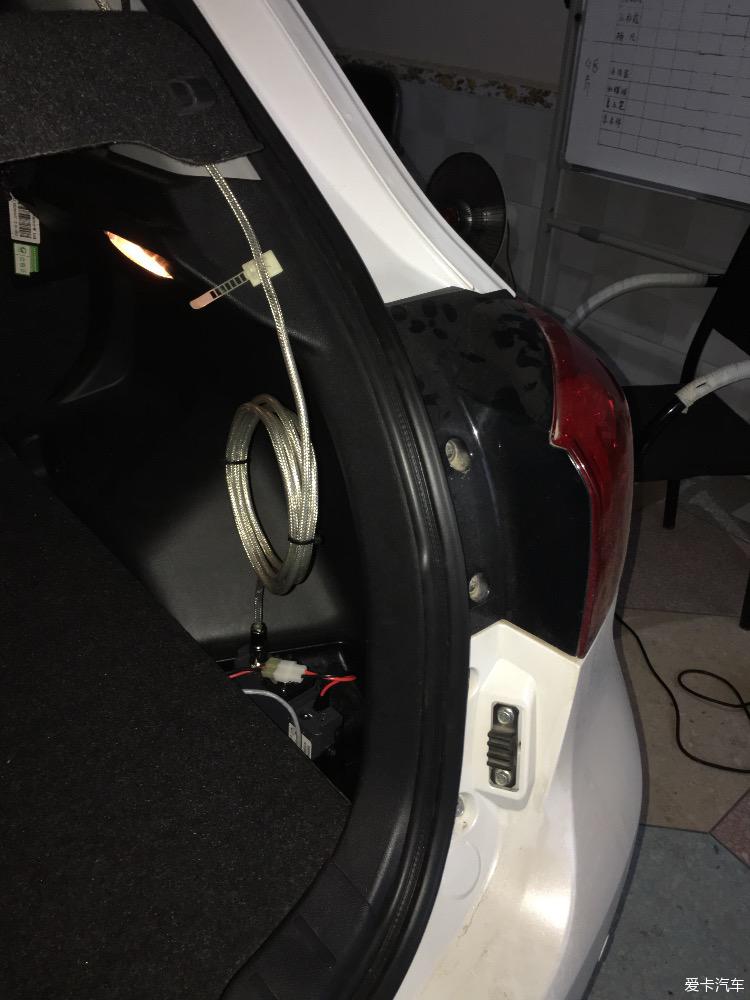

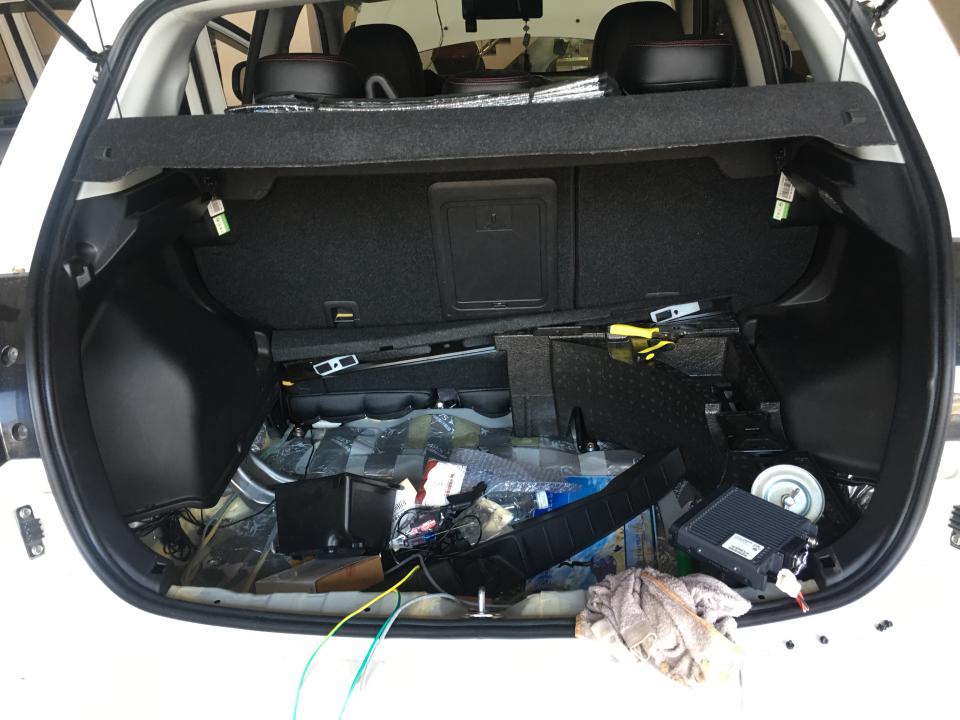

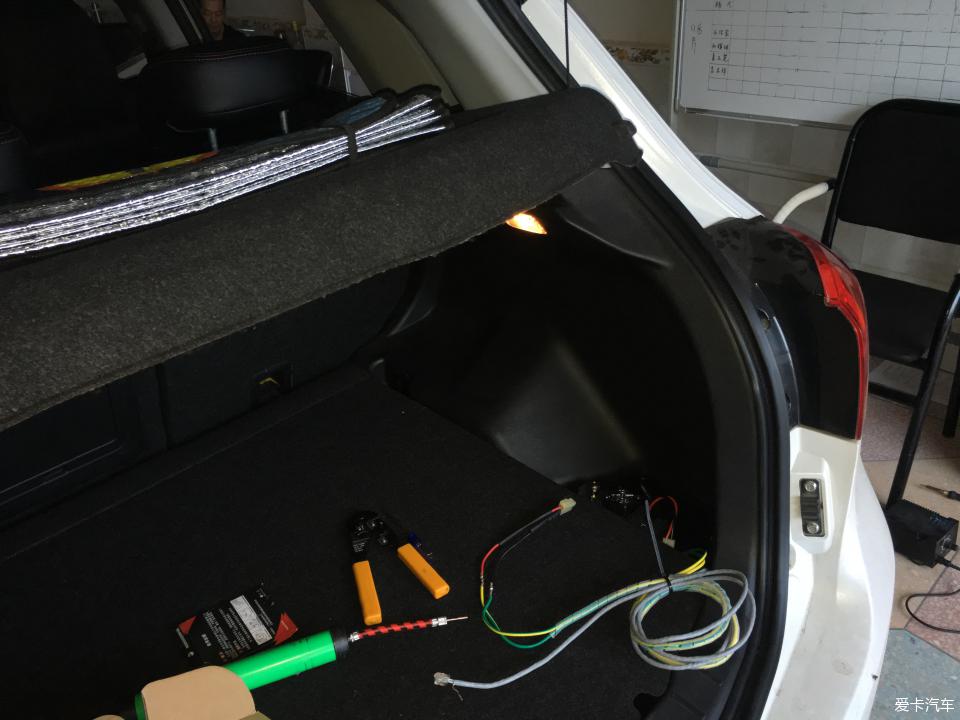

后备箱布线图。

后备箱走线图。

主机安装位置。

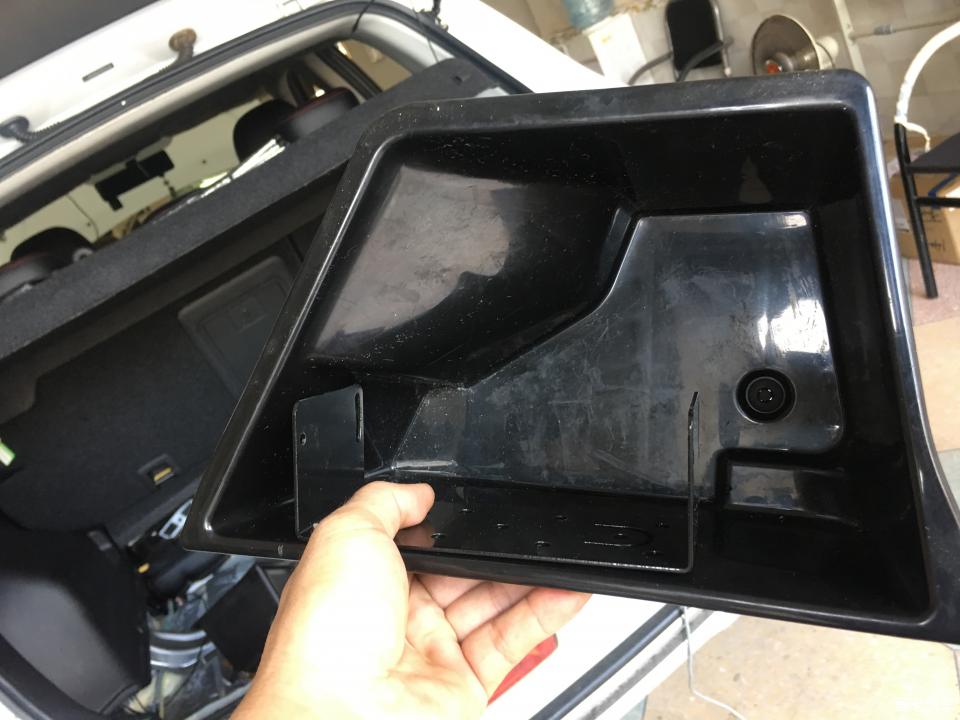

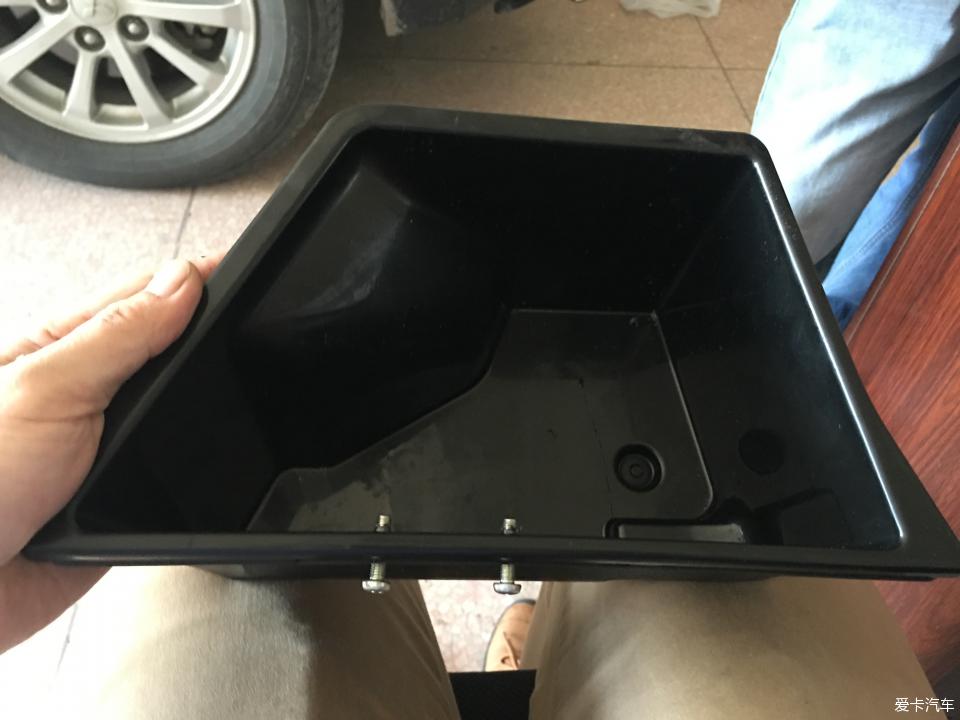

小储物箱改造过程中。

馈线。

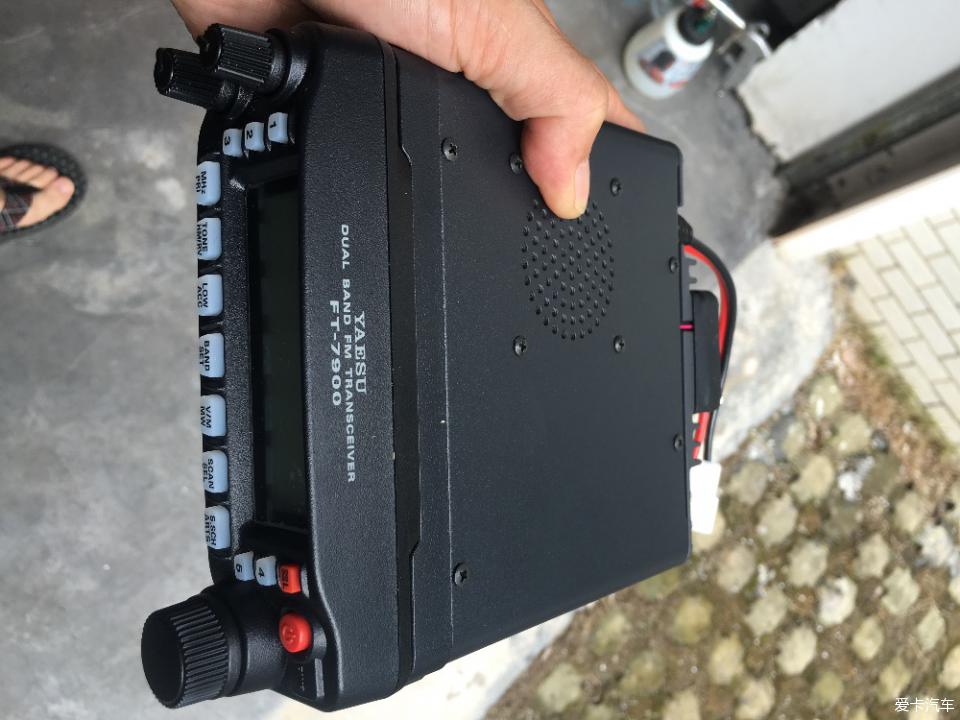

主机。

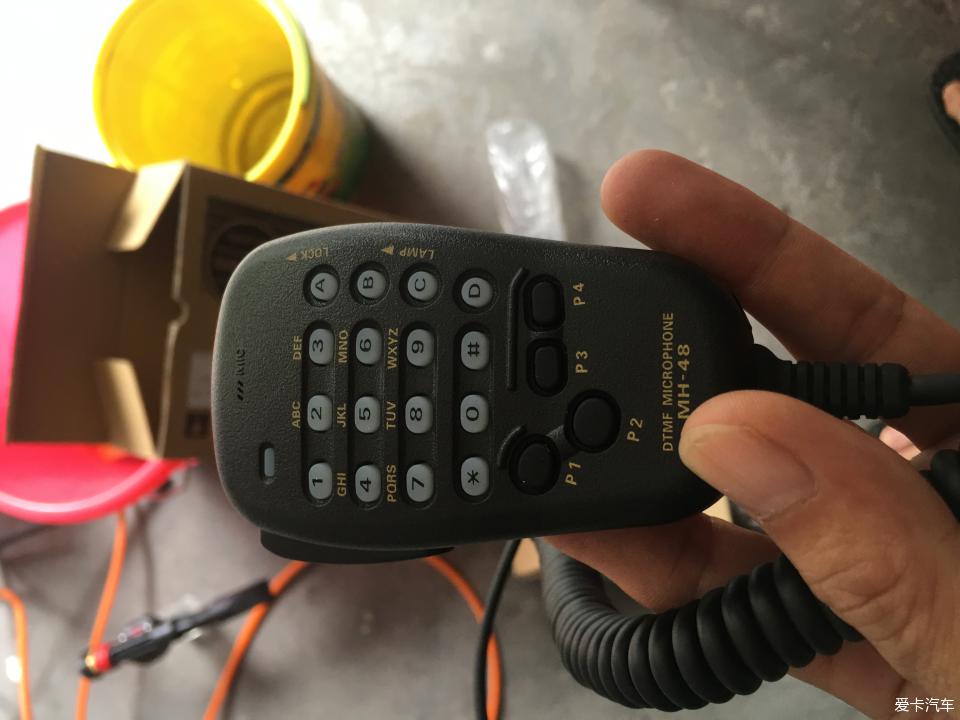

手咪。

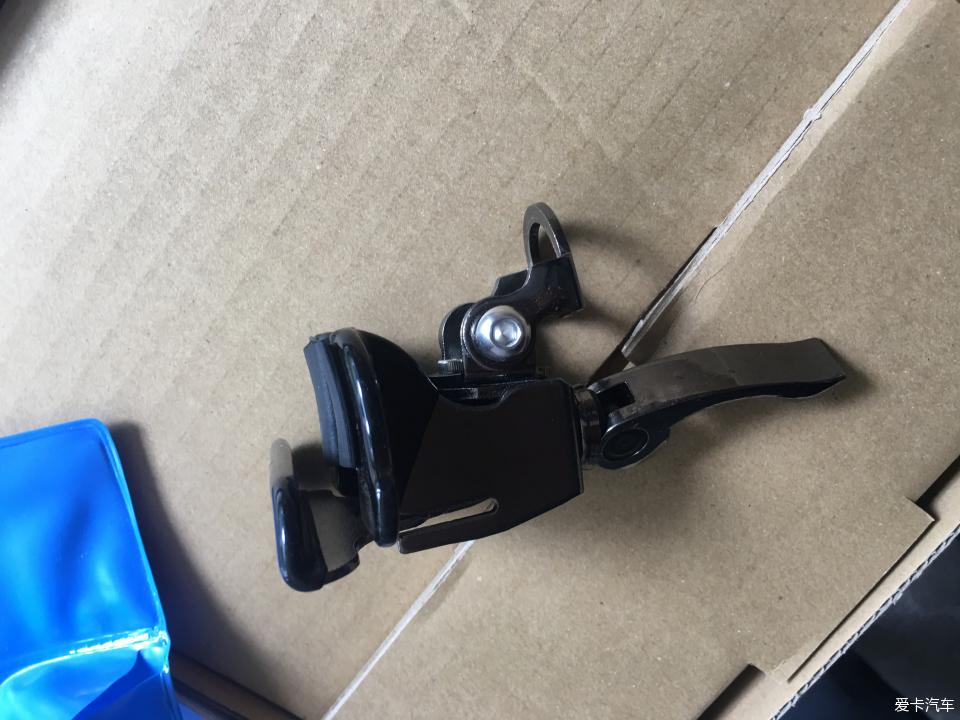

天线固定支架。

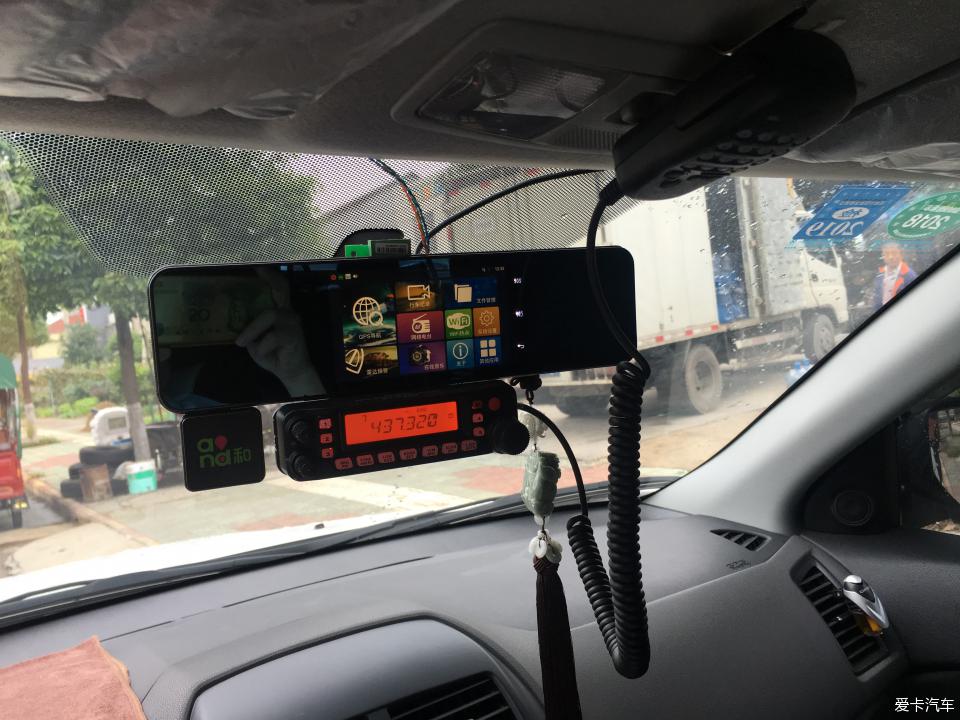

最后的完工图片，固定的非常好。
