奔驰ML350隐藏式完美安装行车记录仪和电*子*狗作业
米版温馨提示：此帖已荣登社区日报-第460期，更多精彩互动咨询请收藏【社区日报】
现在道路上测速的监控的太多，要安装电*子*狗和行车记录仪，可是原车都没有相应的接口，插在点烟器上线路过长，占用点烟器，还不美观，琢磨许久从点烟器，电瓶，保险丝，后备箱走线比较麻烦，所以决定从顶棚灯盒里想办法，这样路径最短，安装也最简单，后期维护也简单，增加设备也容易，就是找出相应的电源线稍微麻烦一点，仔细研究，终于打开顶灯盒，在上百条线里面，挑选出来了电源线，可以做到遥控锁车断电，而且线径够大，足够增加多余的其他设备，关键是隐蔽，有需要的同学，可以找个汽车电工，把我的图片拿过去，事半功倍，很容易搞定。
一
1 按照箭头方向用一个刮腻子灰刀插入，灰刀角度就按照图片角度，多试几次。
2 按照图片里箭头的方向撬动，不要怕弄坏，没事放心搞，这样就可以把里面锁扣压下，从而打开灯盒。
二

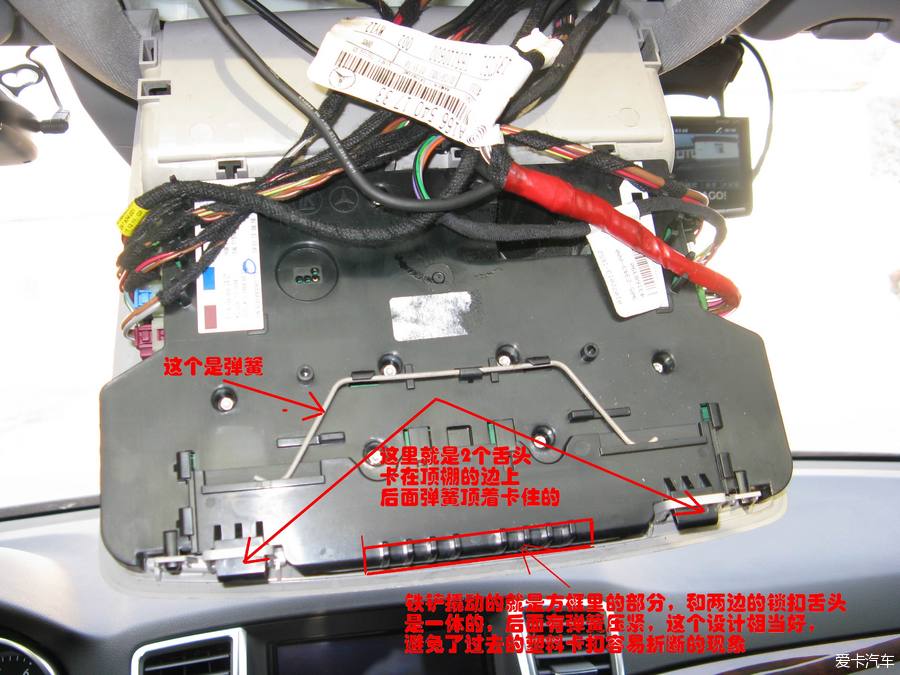

图片里灰刀撬动的就是方框里的部分，和两边的锁扣舌头是一体的，后面有根弹簧，这个设计很好，避免了过去的塑料卡扣容易折断的现象
三
事先制作2个电源，可以用电*子*狗和行车记录仪自带的插头来制作，我的行车记录仪是5V的，电*子*狗是12V的，所以用了一个降压的插头，一个直连的插头，我是直接用电烙铁把电线焊接到插头的金属片上，避免了接触不良，而且这个插头里面还带有保险丝
四
在灯盒的右侧最下面的绿色插头上取电，找到这两根线可是花了好大功夫，一根根测量出来的，找到的两根线可以实现车钥匙遥控锁车断电，遥控解锁通电
五
就是这个插头，上面好多线啊，找到这两根线有多么不容易
六
插头的放大图，可以看到插头上的数字，标着1和6，中间的2345没有标，我取的就是第4号的白黑色正极和第8号线的白棕色负极，这两根线比较容易分辨，相比其他的线粗一些。
七

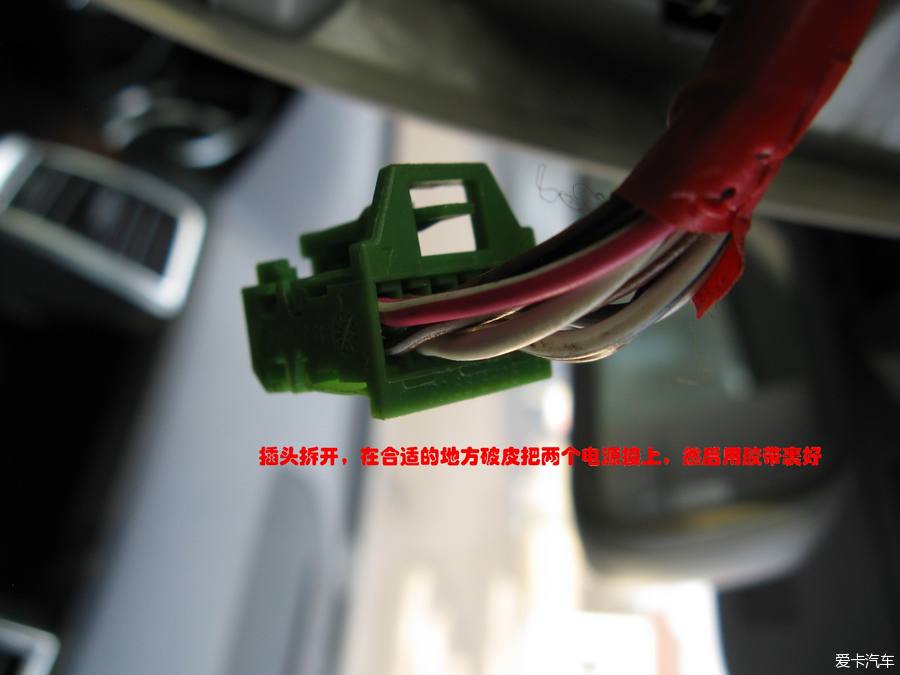

找到2根线以后，把插头拔下来，选取合适的地方把两根线破皮接驳两个电源，接好以后要把接头处理好，如果有条件，用电烙铁焊接最好了。
八

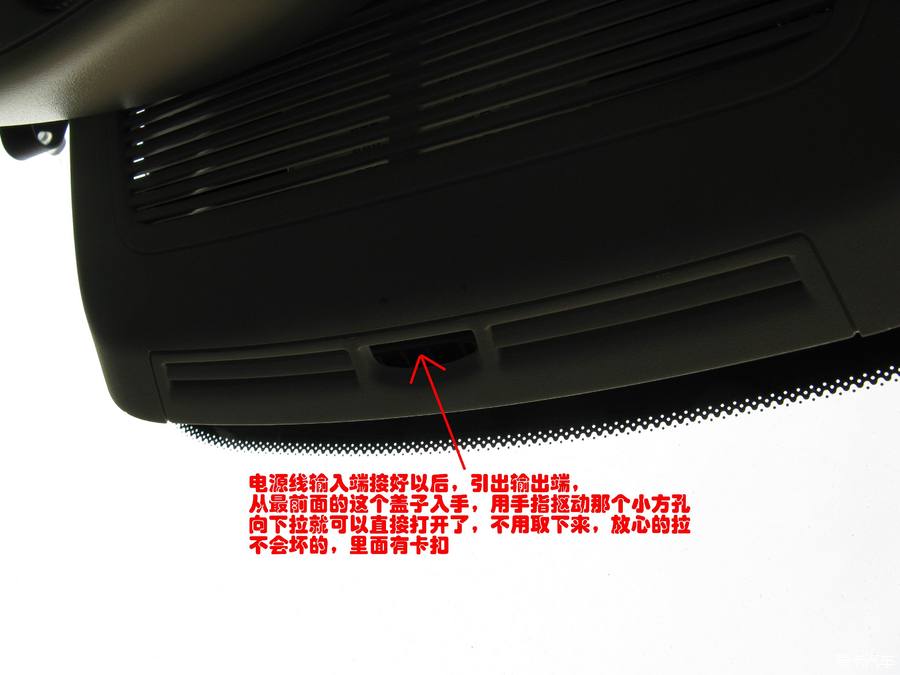

电源输入端接好以后，如何引出输出端呢？按照图片上的位置打开最前面的盖子，这个盖子很结实，放心打开吧，动作稍微轻柔一些。
九

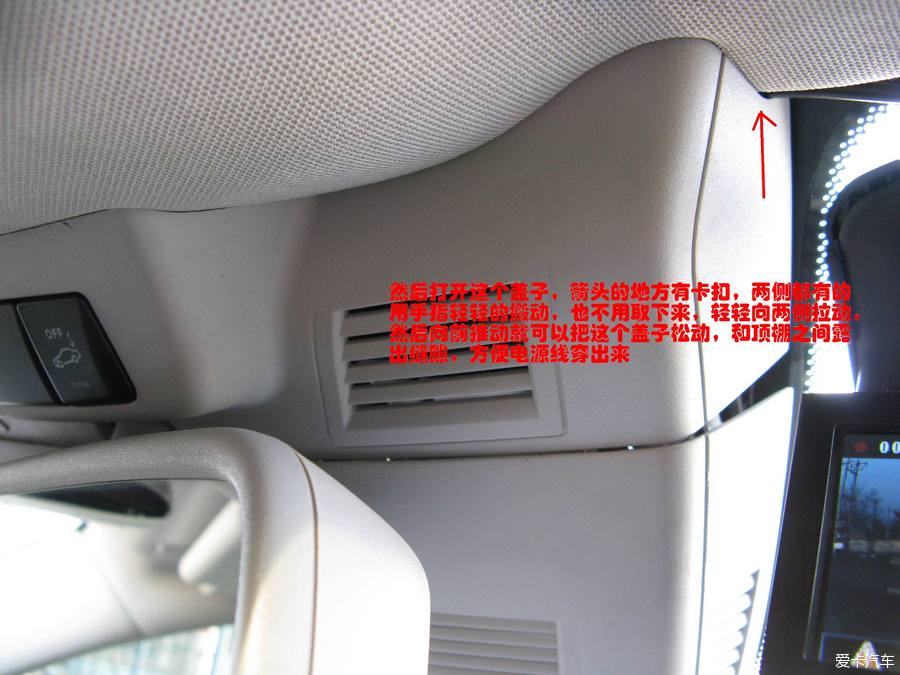

前面的盖子打开以后，在打开有防拖车按钮的盖子，这个盖子要从两侧入手，有小卡扣，用手向两侧轻轻掰开然后向下拉动就可以再盖子和顶棚之间露出一道缝隙，不用取下来，能引出电源线就就可以了
十
在图片上的位置把电源线引出来，如果不好引，可以用一段小铁丝伸进去，从灯盒里把电源线引出来，里面很宽敞的，很容易就引出来了。引出以后，选取合适长度，把3个盖子恢复原样
十一

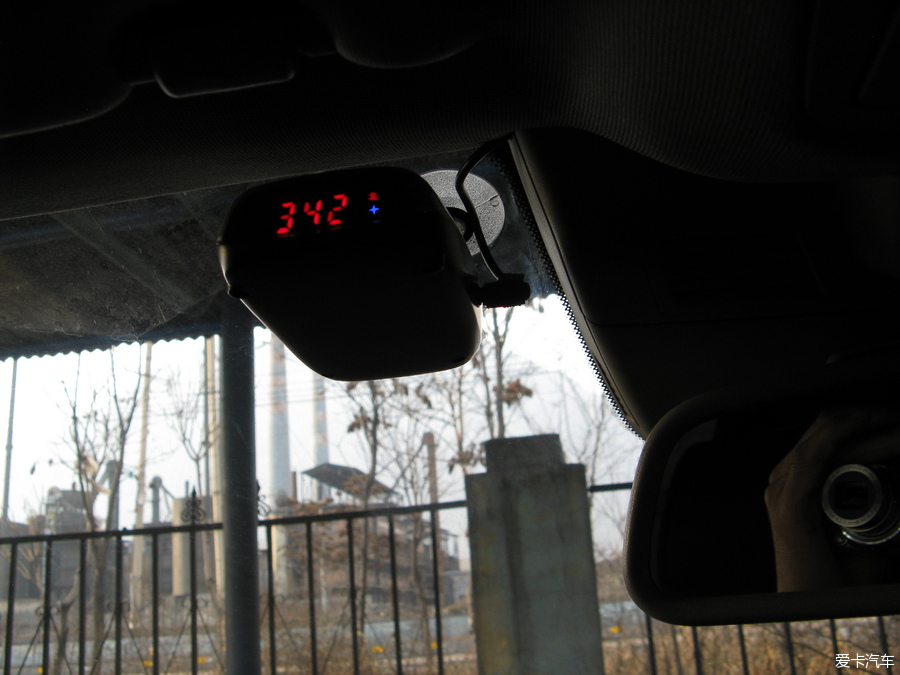

我是把电子狗放在左侧用吸盘固定，行车记录仪放在右侧用双面胶固定，可以根据个人喜好选取合适位置
至此安装完毕，如果个人动手能力强的话，大概一个小时完活，自己搞不了，去修理汽车电器的店铺按照教程轻松搞定，不要听信什么这里取电电流不够，烧毁电脑之类的，因为这个方法需要一些技术，可是现在大部分的店铺和个人取电都是在点烟器，我经过差不多两年时间的测试，没有任何问题，而且还可以随时检修，随时更换设备，有不懂的可以留言我指导，要知道我拆卸安装，拍照，全部过程下来大概花费了5个小时，找那2个线头就用了3个小时，千锤百炼出来的方法。
