EC7示警音蜂鸣器改造！！！

上次在改造USBmini接口时，发现原来的方案毛糙而且不安全，实际效果并不是很理想。也是因为上次改造过程中，在处理线束的时候居然因为带电时太靠近点火开关的某根线，居然电流过大，突然没动静了。今天得闲，再次对吉利这个奇葩设计进行改造。

注：这次改造涉及到原车仪表盘总成电路板，请勿草率模仿。未过保的朋友别轻易尝试。过保的朋友请三思，一个仪表总成约400大米，三思三思！

单人操作，照片不是很多，可能不是很详细，请各位将就着看哈~~

上图:

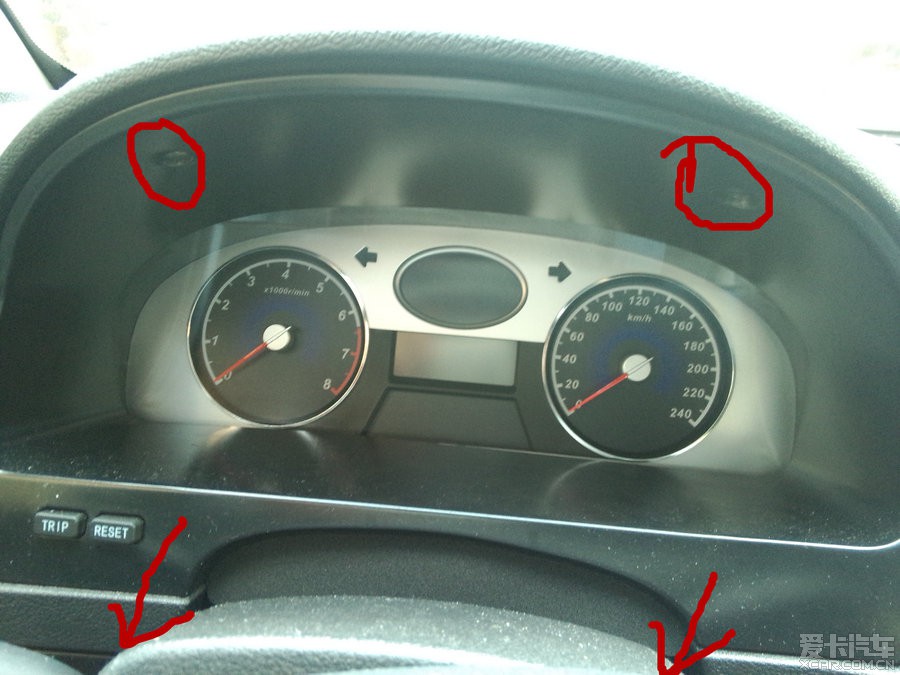

拆解仪表盘，共5个螺丝。这个过程要有点耐心，很好拆，但不好拿出来，过程需要找到一个角度，才能分离出来，。

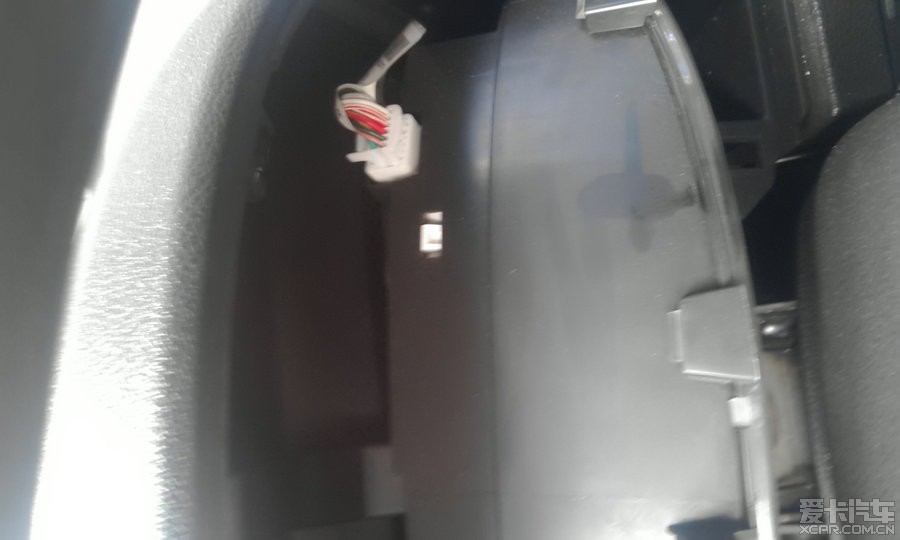

后面有功能键线束插头，要拔了。

拆总成的时候忘了拍照了，找一张以前的照片意思一下。红圈位置有螺丝，应该仪表装饰壳拿掉以后就能看到的。

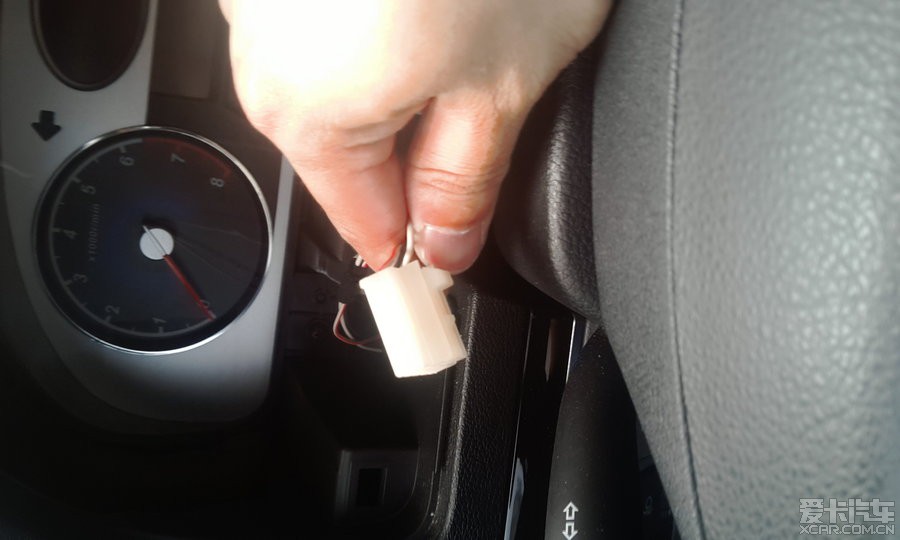

仪表总成后面有两组线束，一个字拔～～

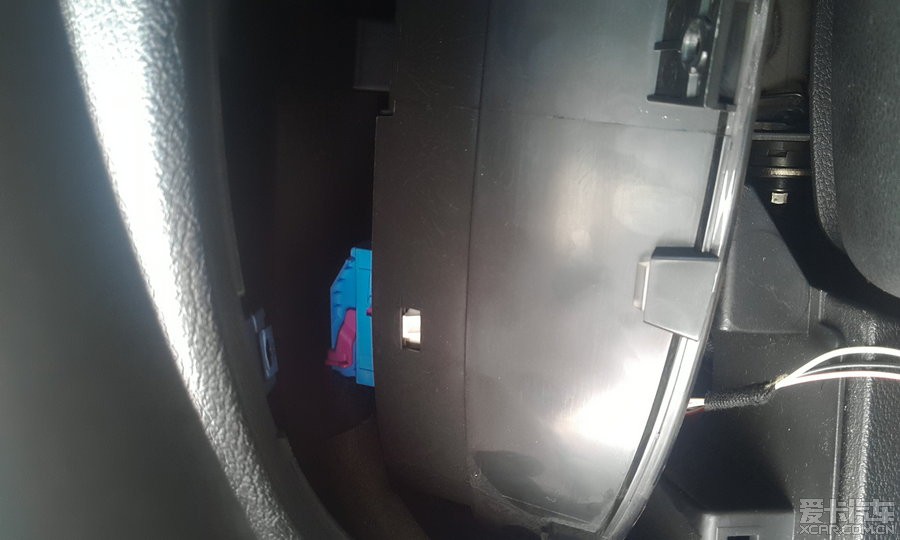

蓝色的这个在上面有个卡扣，按下以后把紫红色的拨杆往副驾驶方向掰，线束自然松脱。

待续～～

[ 本帖最后由窥看红尘于 2014-3-30 17:12 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

窥看红尘

420
爱卡币
68
帖子

加关注 发私信

支柱会员

注册 2014-02-18 来自浙江省|衢州市

发表于 2014-03-30 17:00 IP属地：未知

2楼

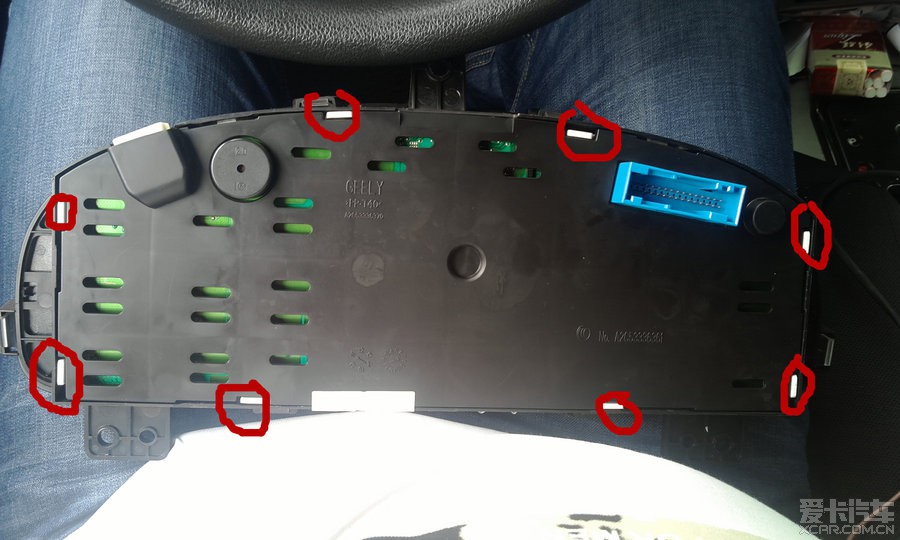

这个是仪表总成分离出来后的样子。红圈中的卡扣松开后就能拿掉盖板。

这个应该保修标签，因为我已过保无所谓了，就直接割开了。也可用热风枪或别的什么加热后揭开。

仪表总成采用一体式设计，现在看到就是能拆的都拆完以后。

以为是一体式设计，电路板又是双面板，给我在排查故障的时候增加了N多的难度，找了一上午，才确定什么问题。后面会告诉大家的。

红圈就是蜂鸣器。我不得不佩服帝豪的设计人员，这设计你是图省事呢，还有好玩？本来蜂鸣器声音就很局限，在完成装配后，蜂鸣器朝内，又有众多装饰面板遮掩，开音乐或者开窗的情况下，几乎听不到任何提示。120KM/H时还有什么提示？就帝豪的隔音？还提示个毛啊。

上一张，原来的改造方案给大家看看，真的很毛糙。。。红圈内是1U的电容。

待续～～～

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

我刚经过这儿 .. 5.2W+ 爱卡币 1147 帖子加关注发私信青铜元老注册 2011-12-25 来自湖北省\|武汉市	来自爱卡Android版发表于 2014-03-30 17:15 IP属地：未知 3楼期待下文。。
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

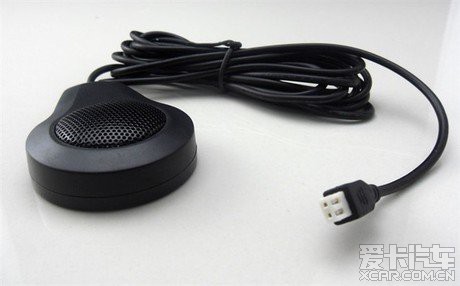

窥看红尘 420 爱卡币 68 帖子加关注发私信支柱会员注册 2014-02-18 来自浙江省\|衢州市	发表于 2014-03-30 17:28 IP属地：未知 4楼在某宝淘了一个倒车喇叭。音频信号放大模块。
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

窥看红尘

420
爱卡币
68
帖子

加关注 发私信

支柱会员

注册 2014-02-18 来自浙江省|衢州市

发表于 2014-03-30 17:34 IP属地：未知

5楼

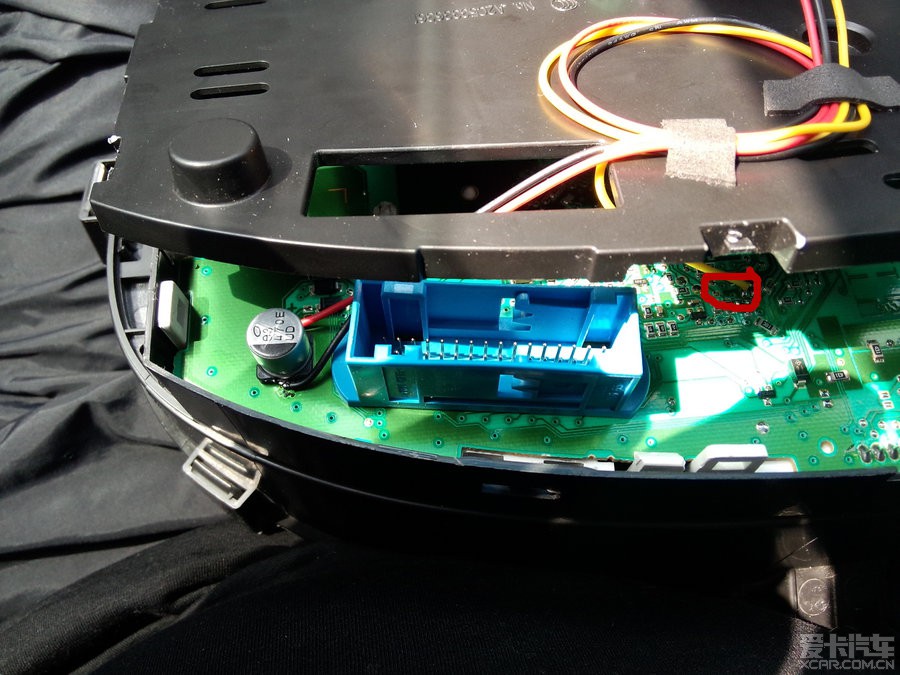

经过一上午的曲折排查，确定是总成电路板上蜂鸣器的三极管报废。翻箱倒柜找出来一张报废的电脑主板，找了一个差不多的换上，可以用万用表测出来。

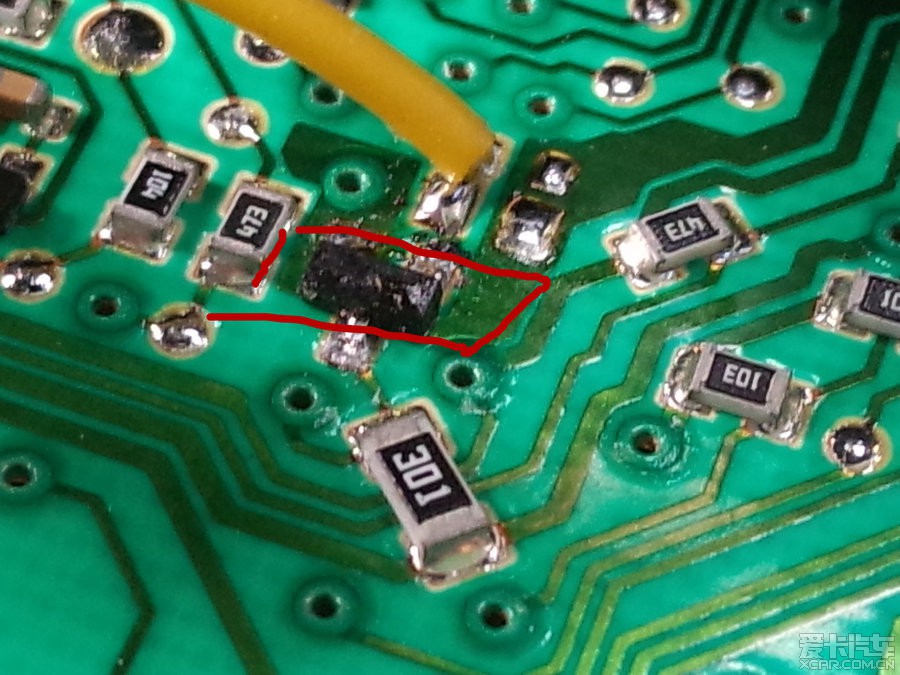

红圈里的就是那个换好的三极管，真是折腾啊，电路板有一面是和转速、速度表、液晶屏集成在一起的，要拆的话实在太麻烦了，只能一条条线路慢慢找，9点找到13点，还好最后还是给找到了。

[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺...

回复本楼 | 评分 | 举报

窥看红尘 420 爱卡币 68 帖子加关注发私信支柱会员注册 2014-02-18 来自浙江省\|衢州市	发表于 2014-03-30 17:37 IP属地：未知 6楼焊接过程一个没法照，只能给大家看个半成品了。信号源！放大模块供电！
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

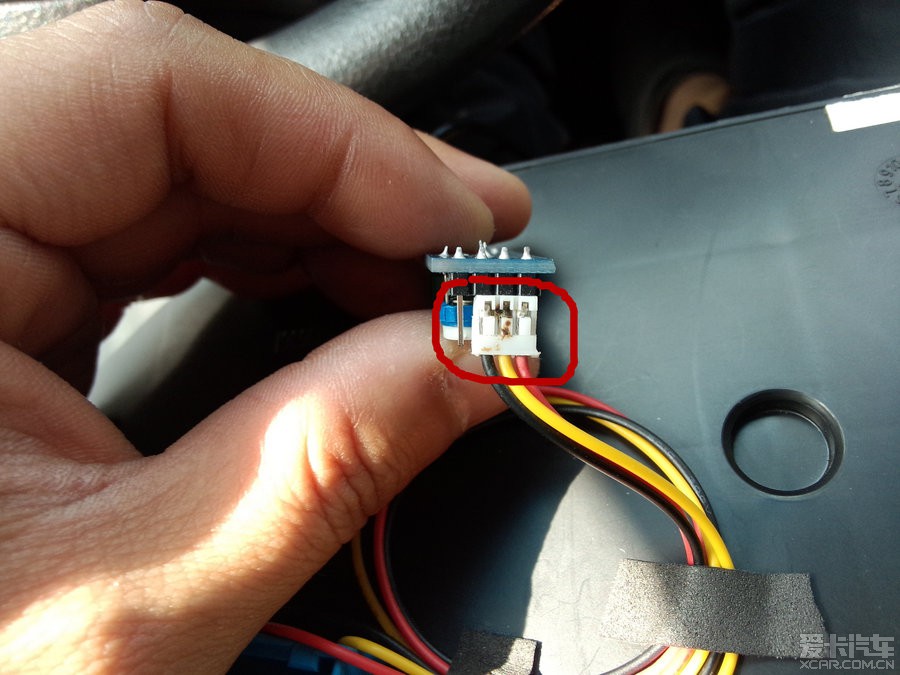

窥看红尘 420 爱卡币 68 帖子加关注发私信支柱会员注册 2014-02-18 来自浙江省\|衢州市	发表于 2014-03-30 17:44 IP属地：未知 7楼换好三极管，又找了一个4P风扇一剪刀下了他的线，对插头进行切割，其实不切也可以，就是有点挤。把淘来的喇叭插头剪掉，重新接线。
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

鬼域KG 帝豪论坛国货精品 4W+ 爱卡币 5664 帖子加关注发私信青铜元老注册 2010-01-19 来自甘肃省\|白银市	发表于 2014-03-30 17:49 IP属地：未知 8楼牛人又要折腾了，我也轻轻插一下！
	来是偶然的，走是必然的！随缘不变，不变随缘！ [每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

窥看红尘

420
爱卡币
68
帖子

加关注 发私信

支柱会员

注册 2014-02-18 来自浙江省|衢州市

发表于 2014-03-30 17:52 IP属地：未知

9楼

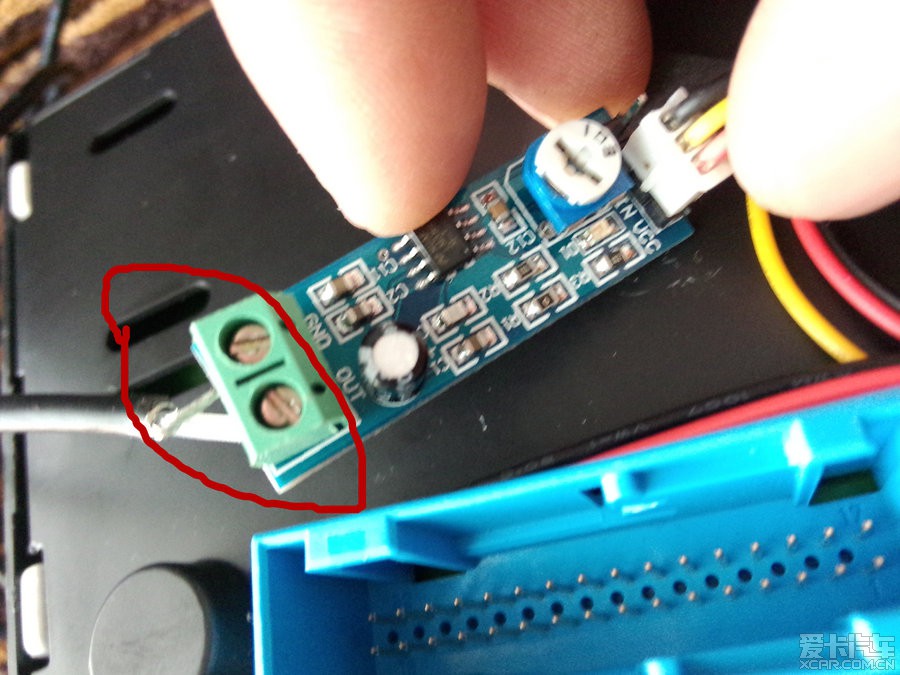

找地方固定，其实很好找，因为仪表盘后面很空，放哪都可以，我放这里是考虑到以后拆卸方便。

上胶神器

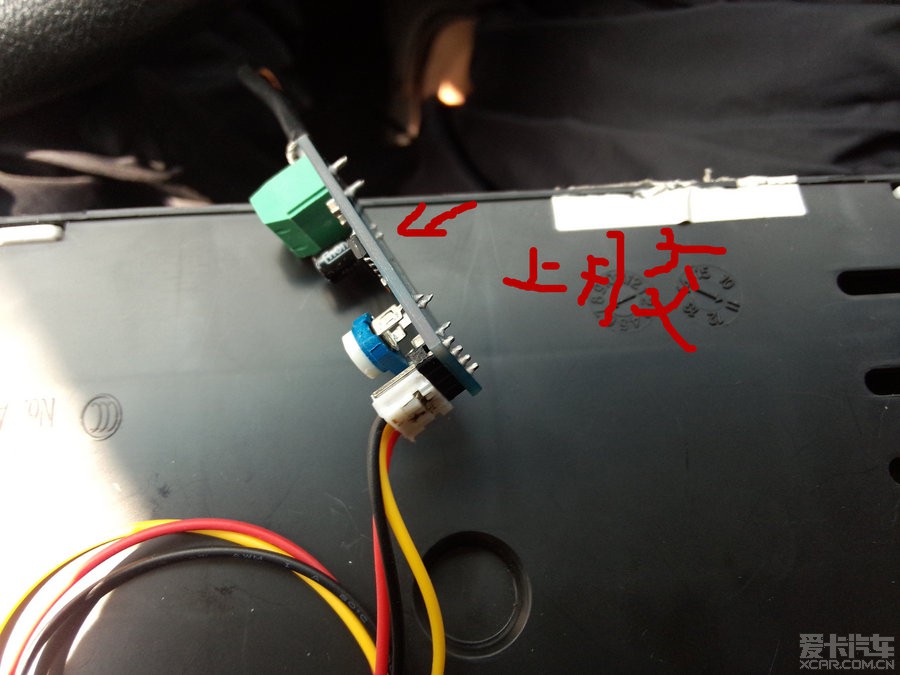

在放大模块后面打上足量的热熔胶。

按住，保持几分钟。

现在差不多完成了，比较难的部分已经过去了。多余的线用3M胶固定，以防异响。喇叭接线最好也用热熔胶加固。

[每日热点]:【旅行游记】巴马世界之乡长寿村...

回复本楼 | 评分 | 举报

窥看红尘 420 爱卡币 68 帖子加关注发私信支柱会员注册 2014-02-18 来自浙江省\|衢州市	发表于 2014-03-30 17:59 IP属地：未知 10楼好热...估计车内温度应该有30+。现在余下的只有怎么固定喇叭了。打算放在红圈里面，以前拆过下装饰板，知道里面有个横梁。
