尊雅版改造一下，增加温度显示功能

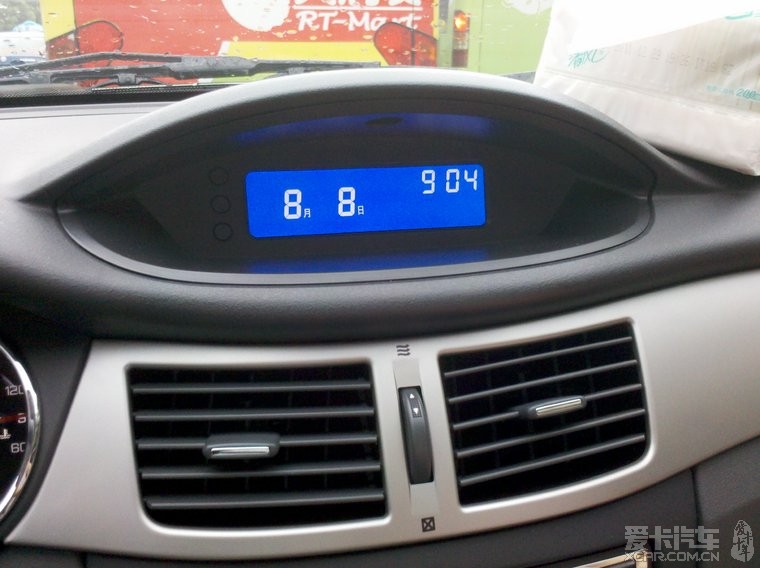

买回来用了一段时间，发现时间下面的温度显示是个摆设，怪难看的，这几天放假在家闲的无聊，到各个论坛Ctrl+F,终于搞明白了原来如此简单，东风真不厚道，就这几块钱的成本，也不愿意满足一下我们乞丐版的车主。好了下面把原材料和接线方法描述一下：

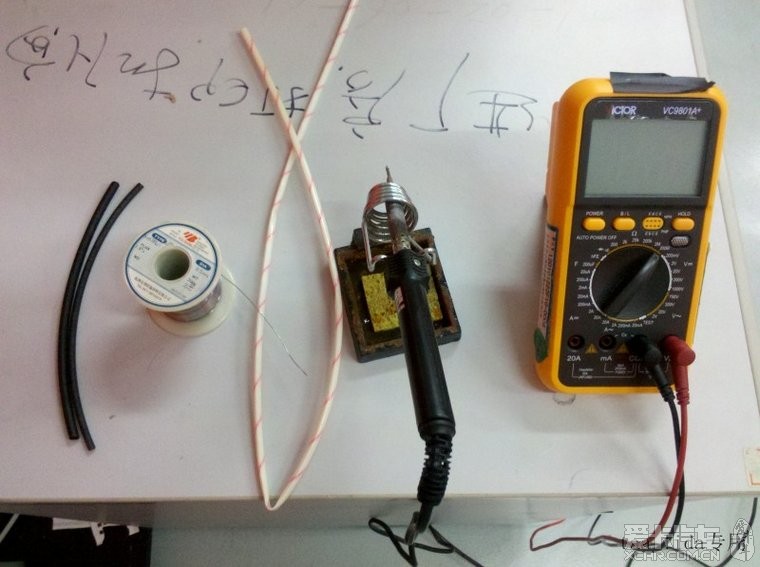

工具：依次为热缩管、焊锡丝、电烙铁、万用表

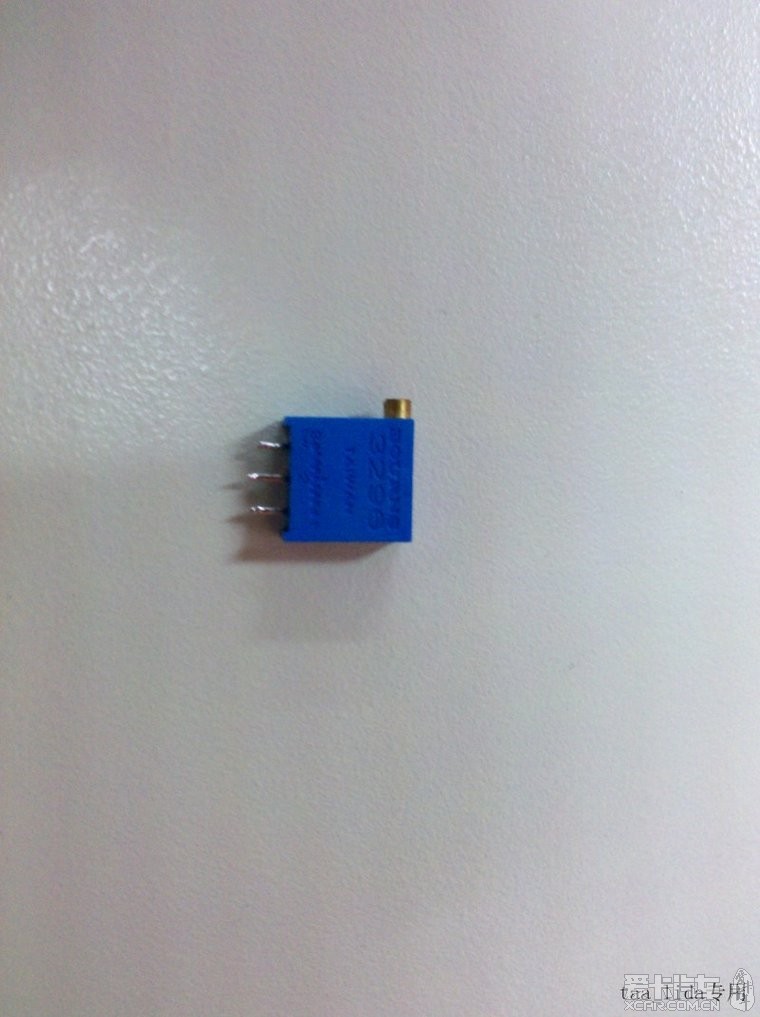

原材料：多圈可调电阻（电位器），10K，可惜主角温度探头没拍照（一不留神焊上了就懒的单独拍了），大家看后面焊好的图片，上面有温度探头的样子。。。

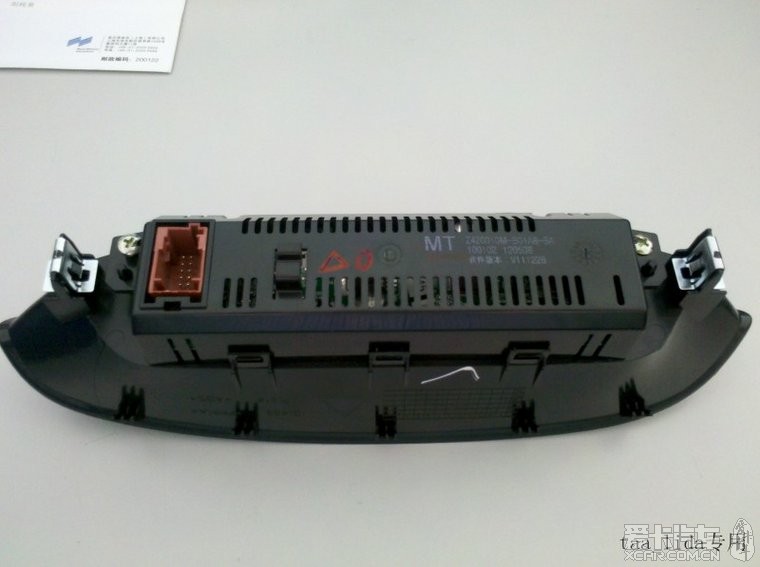

显示屏拆下来了，看图：

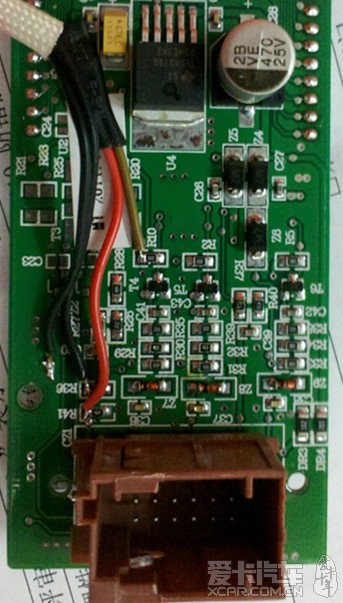

依照电路焊上，看图：黑色2根线是温度探头（探头常温25摄氏度测试电阻值大概在9-10K），红、棕色线为可调电阻，不同的温度探头这个阻值是不确定的，我的探头配套可调电阻调到8.56K就可以了。可调电阻调好后我找了2个固定电阻串接成8.6K,误差一点点应该问题不大，就是图上看到热缩管包住的地方。这里要提醒的是，千万别焊错引脚，否则显示屏要挂掉了。。。后果自负哦。。。。

再来一张完整照，手机拍的不好，见谅。。。

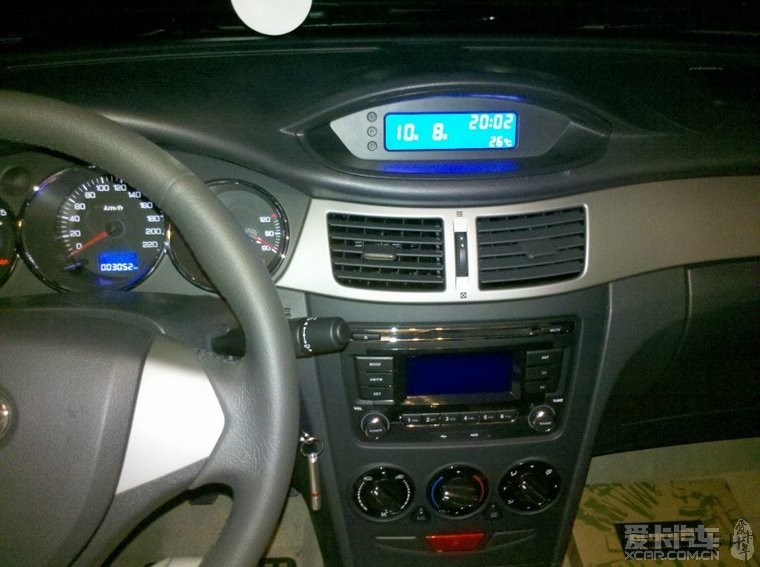

好了，上一张完工图：

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

潍坊风筝2011 Xcar潍坊车友会服务员 11.2W+ 爱卡币 14017 帖子加关注发私信版主注册 2011-04-15 来自山东省\|潍坊市	发表于 2012-10-09 07:41 IP属地：未知 2楼原帖由 taa_lida 于 2012-10-8 21:09 发表网页链接买回来用了一段时间，发现时间下面的温度显示是个摆设，怪难看的，这几天放假在家闲的无聊，到各个论坛 ... 楼主是专家啊，很能折腾，不错，改天我也学习学习。，。。哈哈。。。
	爱卡潍坊车友会： 29969102 --------------------------------------------------------- [每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

老铁001 . 154.7W+ 爱卡币 193307 帖子加关注发私信 2012年度社区伯乐奖钻石元老注册 2010-12-16 来自北京市\|北京市	发表于 2012-10-09 08:17 IP属地：未知 3楼爱卡能人辈出！
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

Simple2012 简单的生活 8815 爱卡币 2219 帖子加关注发私信白金长老注册 2012-09-06 来自江苏省\|无锡市	发表于 2012-10-09 08:24 IP属地：未知 4楼动手能力一级棒
	Simple2012 [每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

taa_lida 358 爱卡币 31 帖子加关注发私信支柱会员注册 2012-08-19 来自上海市\|上海市	发表于 2012-10-09 08:30 IP属地：未知 5楼原帖由潍坊风筝2011 于 12-10-09 07:41 发表楼主是专家啊，很能折腾，不错，改天我也学习学习。，。。哈哈。。。版主过奖了。。。
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

tyeuagd 2234 爱卡币 1722 帖子加关注发私信黄金长老注册 2012-06-14 来自福建省\|福州市	发表于 2012-10-09 08:47 IP属地：未知 6楼动手能力一级棒
	悲剧 [每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

pakqzyh 1W+ 爱卡币 8533 帖子加关注发私信本站元老注册 2010-04-15 来自内蒙古\|包头市	发表于 2012-10-09 09:25 IP属地：未知 7楼
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

小爱的车轮把开心放大 2.4W+ 爱卡币 4651 帖子加关注发私信青铜元老注册 2011-08-29 来自天津市\|天津市	发表于 2012-10-09 09:34 IP属地：未知 8楼真不错，很佩服
	低调做人高调做事 [每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

飞车浪子浪哥 7.7W+ 爱卡币 8845 帖子加关注发私信 2012年度优秀版主版主注册 2004-10-05 来自湖南省\|衡阳市	发表于 2012-10-09 10:03 IP属地：未知 9楼您是真正的电工水平
	浪哥 [每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

sunguobin 每一个人都有属于自己的一片森林 6.4W+ 爱卡币 13553 帖子加关注发私信白银元老注册 2009-12-04 来自上海市\|上海市	发表于 2012-10-09 10:13 IP属地：未知 10楼省钱又开心，顶顶顶
	Sun [每日热点]:【旅行游记】夏天的乌兰察布... 回复本楼 \| 评分 \| 举报
