速腾1.6 加装 6+1cd diy蓝牙作业

<font size="5">思路：由于09款cd已经简配成了航盛的机头声音不如6+1cd音质好还有就是声音不能随速自动调节所以决定更换机头改造的重点是要从网关J533的10、20脚用双绞线分别接到机头的10、9脚(不要接反判断标准--接反后照明灯常亮不熄灭) 再有就是航盛的机头接口和6+1的机头接口不一样需要制作一个转换插头淘宝上有成品也可自己制作我就是自己制作的 <br />再说说加装diy蓝牙免提早就想装个蓝牙这样就可以一边开车一边打电话上网时看见有diy蓝牙免提的感觉不错决定就找着网上介绍的方法 diy 首先在网上淘了一个车载蓝牙按照网上车友的方法将蓝牙和机头连接上在找个合适的地方安装上车载蓝牙的按键和麦克风就ok了具体方法介绍如下：
求助??潜水很久了没发过什么帖子请问怎么才能把多张照片贴到同一篇帖子里谢谢
[ 本帖最后由 liubing9701 于 2010-7-3 15:37 编辑 ]

附件

点击查看原图 (88.83 KB)

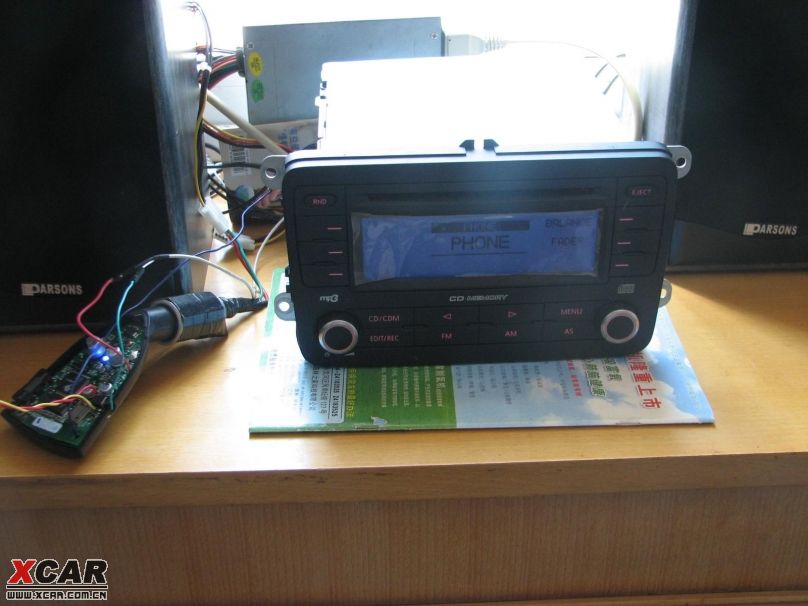

装车整体效果

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

leelv 390 爱卡币 209 帖子加关注发私信支柱会员注册 2007-05-27 来自山东省\|东营市	发表于 2010-07-03 15:07 IP属地：未知 2楼坚决的插入
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

weon 3718 爱卡币 1388 帖子加关注发私信黄金长老注册 2006-10-22 来自广东省\|江门市	发表于 2010-07-03 15:09 IP属地：未知 3楼强人~~ 顶一下
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

liubing9701

228
爱卡币
84
帖子

加关注 发私信

支柱会员

注册 2010-02-13 来自辽宁省|朝阳市

发表于 2010-07-03 15:12 IP属地：未知

4楼

关于蓝牙模块的控制原理及接线方式不是我原创的网上有很多作业在此特别感谢电子面条正是由于他的帖子给了我启发和技术支持他的作业很详细网页链接6" target="_blank">//网页链接
淘宝上买的蓝牙模块质量不错

红圈内加装的光耦这个蓝牙模块的关键点，R26的输出来控制光耦导通截止，然后再拿来控制机头的MUT做静音信号，817光耦直接处理到PCB上。R26输入的电阻选择并不敏感，我选的330欧接上MIC外挂麦克风，模块用钥匙取电点S取电。

光耦控制接线图原理图

使用成功下图所示接下来就是蓝牙模块和按钮的安装位置问题

[ 本帖最后由 liubing9701 于 2010-7-3 22:56 编辑 ]
