【改装第一弹】新速腾手动空调改顶配自动空调终极详细教程

一直再为自己尴尬的15款230速腾加装点什么，上个月自从进入车友群后发现群里的好几个加装了自动空调的在群里“放毒气"炫耀，没忍住，联系群主订购了顶配自动空调套件，开始了我的第一弹改装之路。。。。。。下面上图

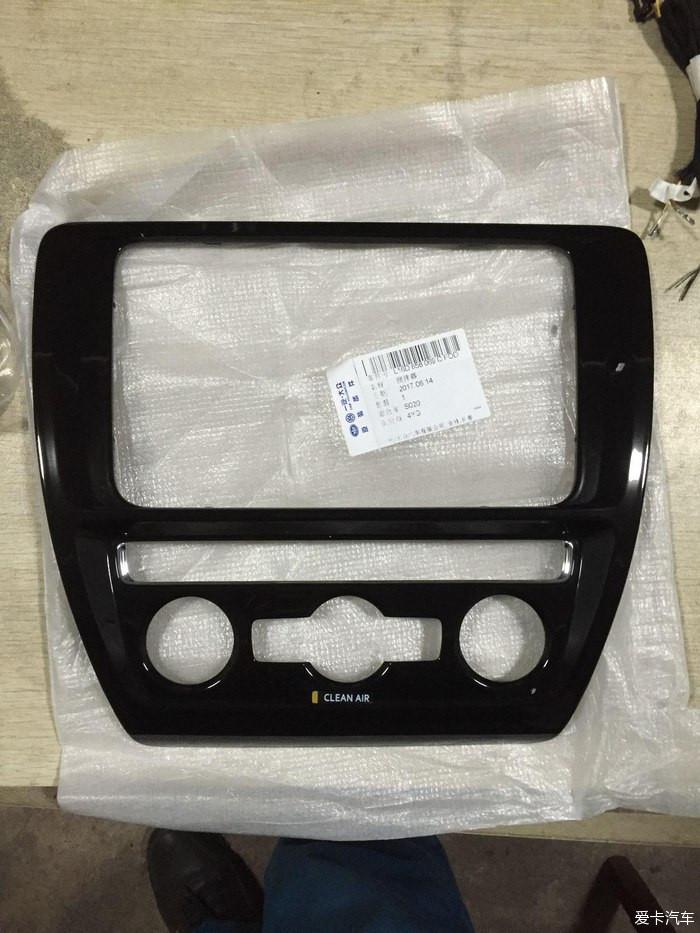

亮油油的面框

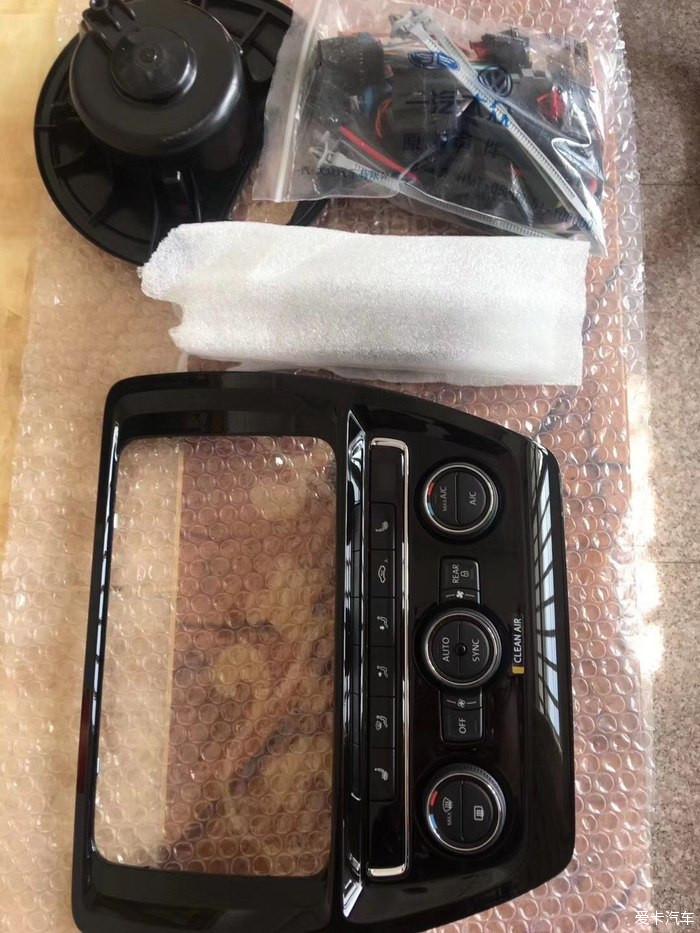

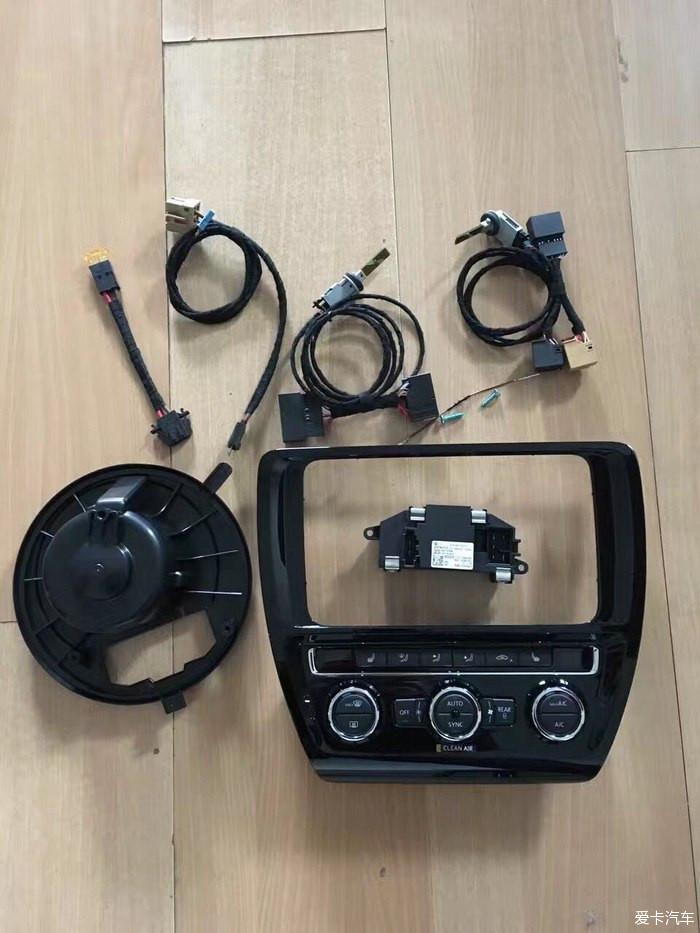

套件总览。再介绍一下这个牛逼的配件详单吧：

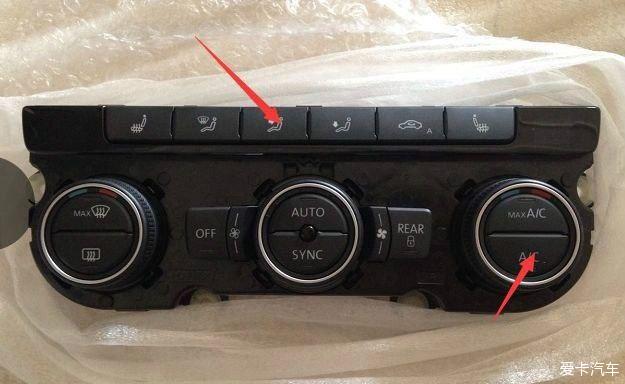

1.空调控制面板是帕萨特原厂顶配镀铬面板
2.中控面框是长春原厂钢琴漆面框
3.自动电阻是长春原厂匈牙利进口博世电阻
4.温度传感器是长春原厂进口海拉出品
5.插头全部是原厂，包括线束
为这顶级的配件点32个赞，好了，32个赞点够，下面开始详细加装教程介绍。

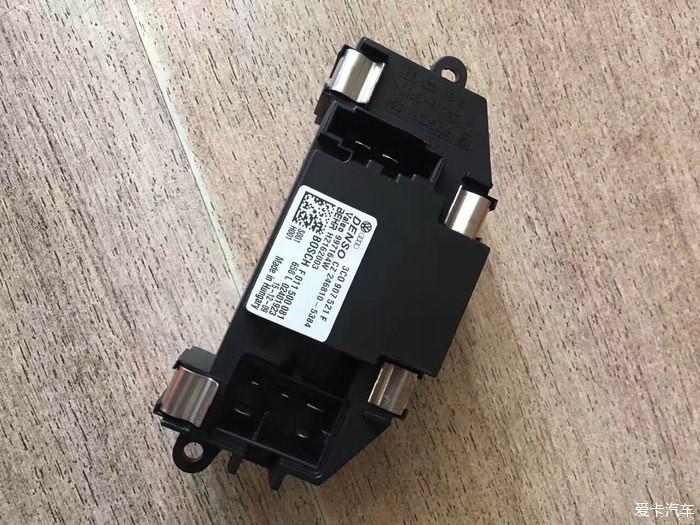

原厂匈牙利进口自动空调电阻

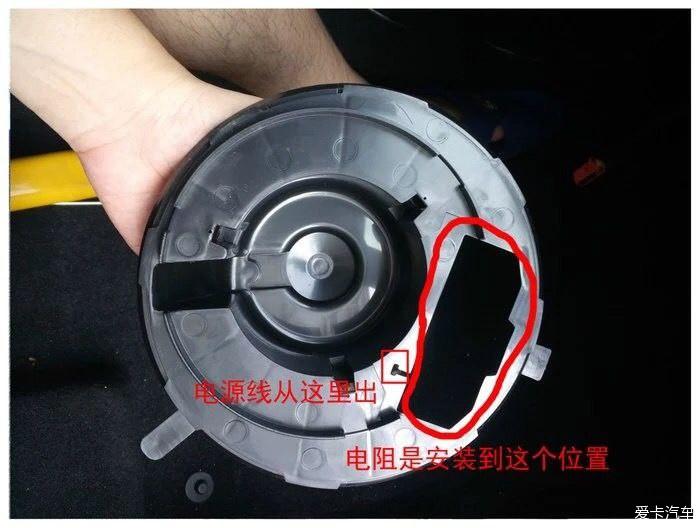

鼓风机后盖，这个孔是装自动空调电阻的

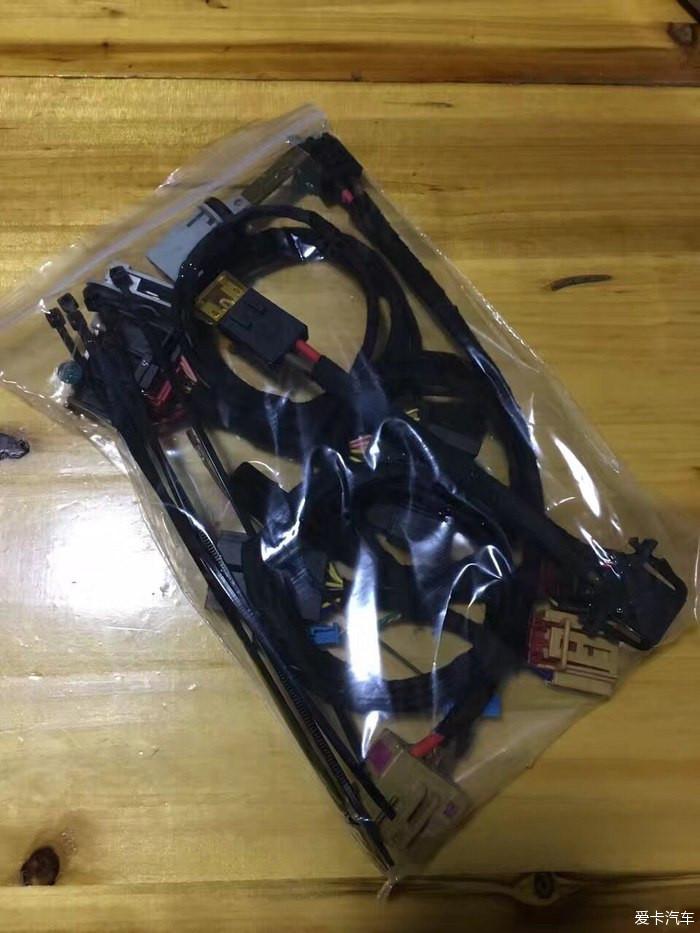

各种线束，插头

原厂钢琴漆中控面框，全新，没有一点点划痕

先从副驾驶手套箱开始下手

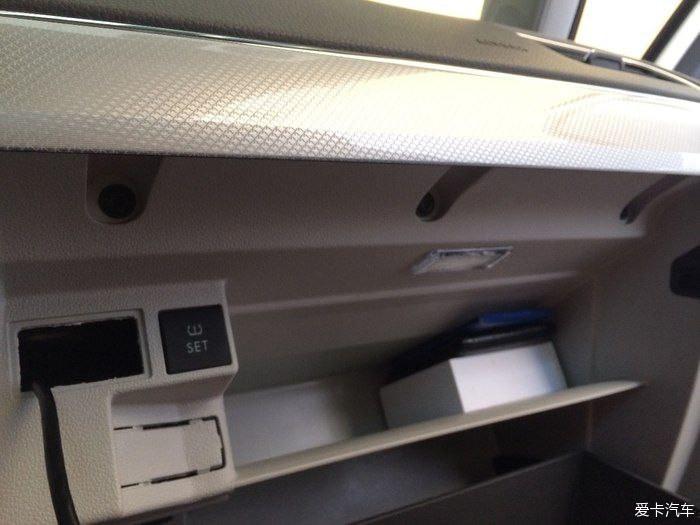

打开手套箱看到上面的颗螺丝，T20螺丝，卸掉

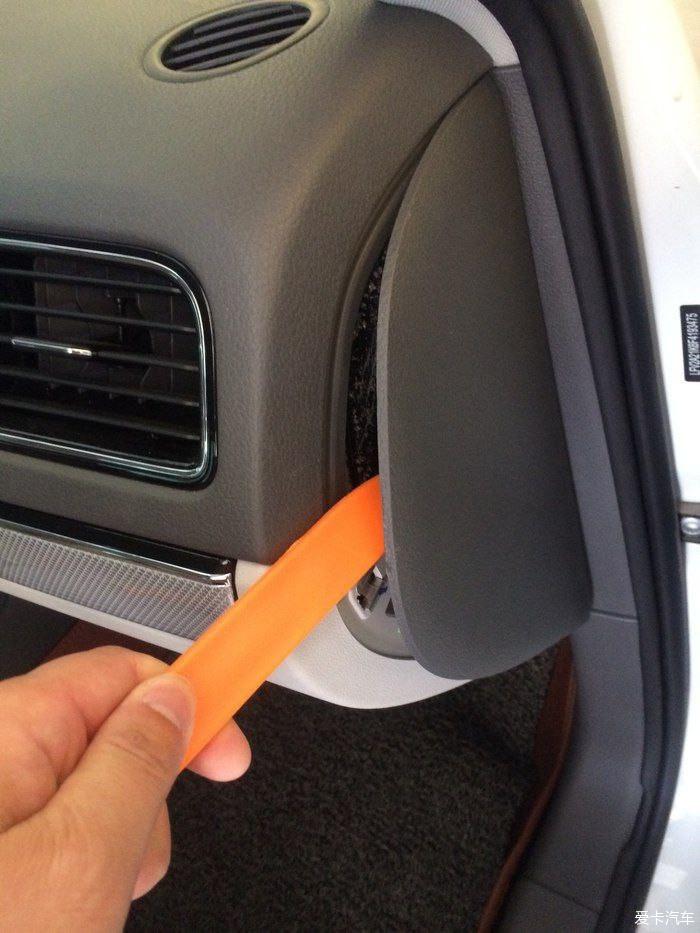

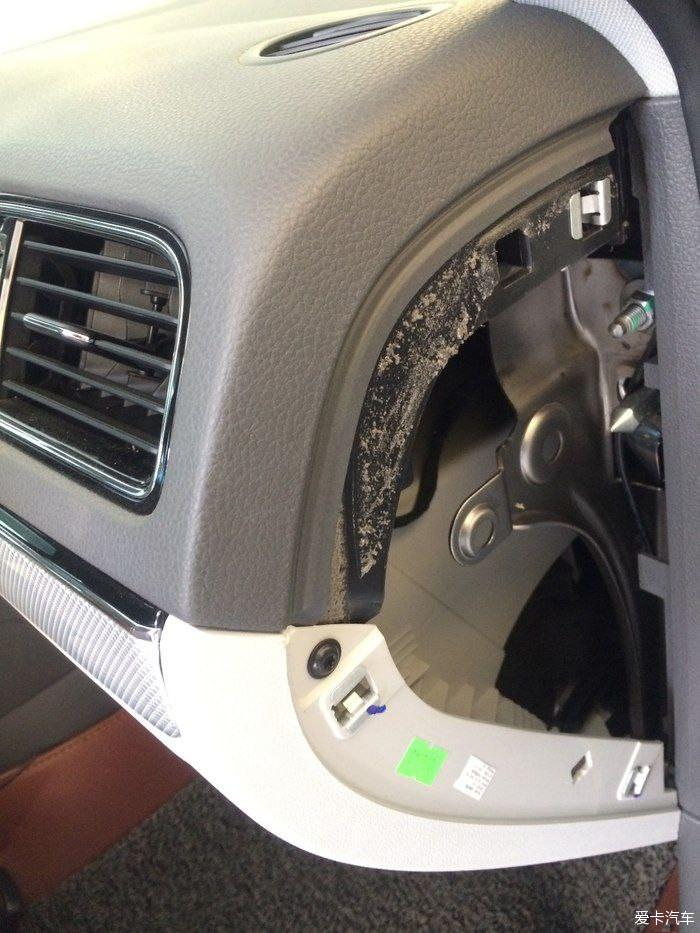

副驾驶侧面盖板撬开

看到这颗螺丝了吧，T20，卸掉,手套箱底下还有三颗T20螺丝，拆掉就可以把手套箱拿下来了

左右摇晃手套箱卸下手套箱，注意手套箱连接4个插头，一一拔掉，记住位置，主要标记每个插头的位置，恢复时候好恢复。

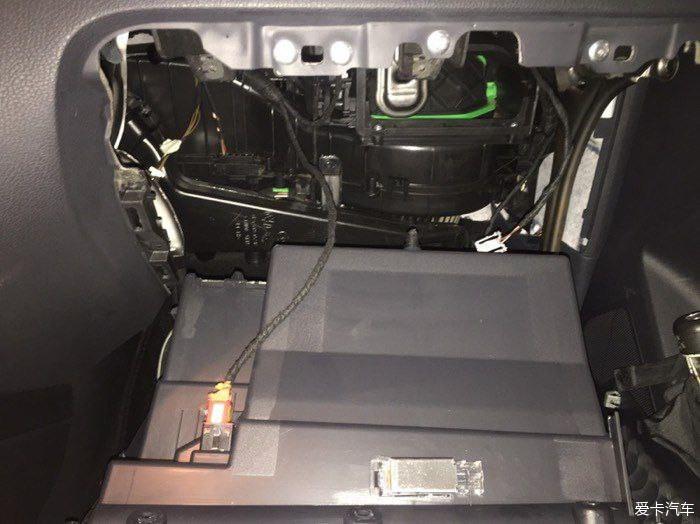

拆掉手套箱的样子，将底下那个黑色的软底板上的2课塑料螺丝用手拧下来，
然后将脚步出风管上的T20螺丝拿掉，那个圆筒状的就是鼓风机了，下一步就是把它拆下来。
到了这一步，汽车就坚决不能通电了，直至自动空调正确安装完毕才可以通电发动车，否则，会出现意想不到的后果！

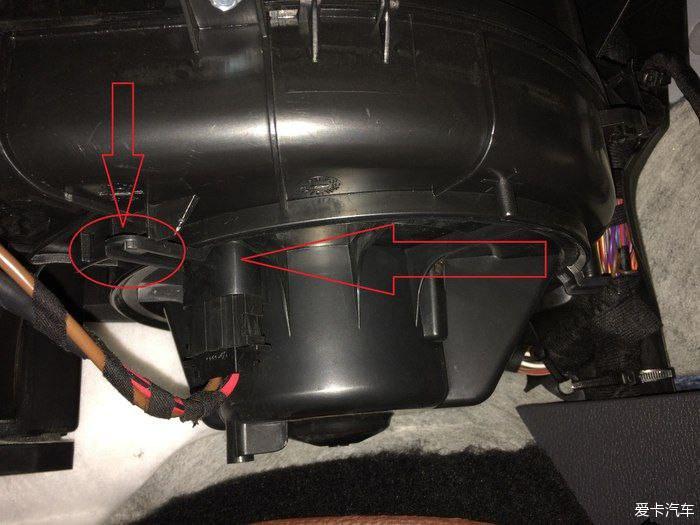

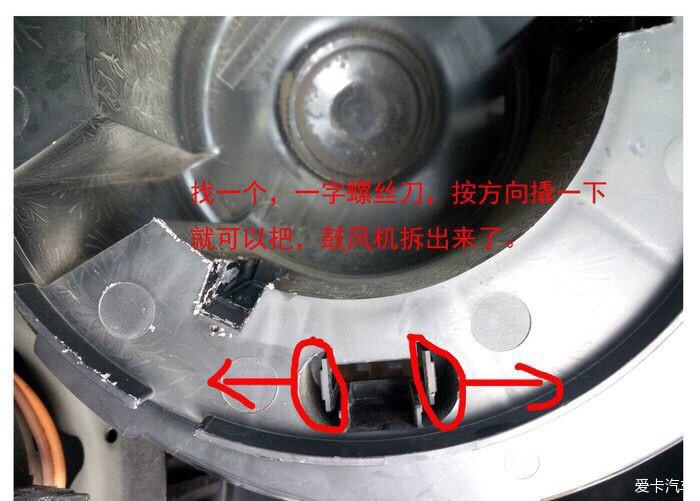

红圈标记的地方有一个卡槽，把卡槽里的卡子按下，顺着箭头方向转动鼓风机，很简单，用力转动一下就下来了。

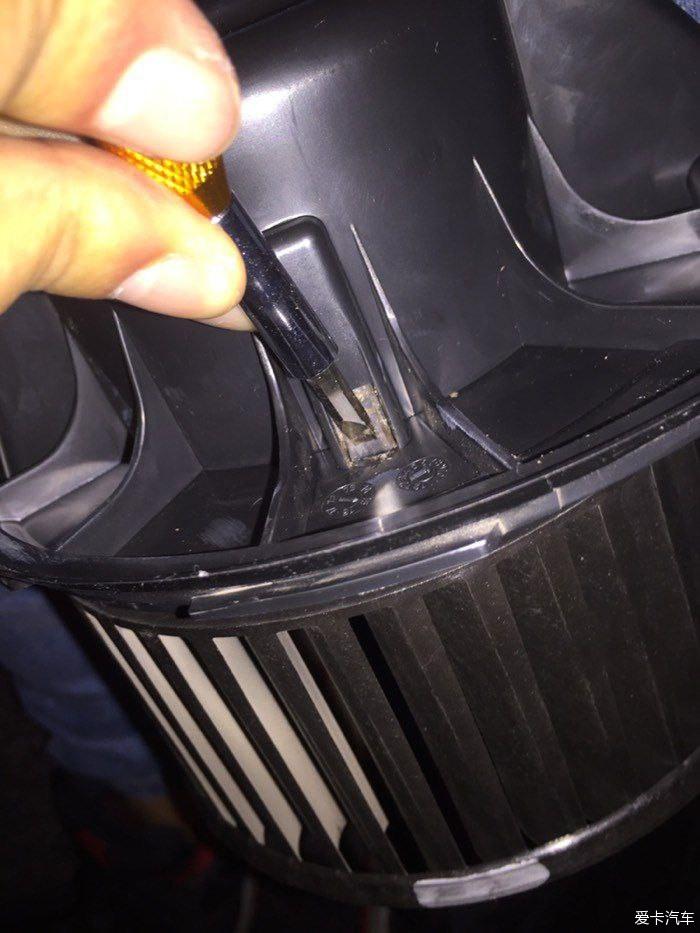

按图操作，这是一个软卡子，波动的时候稍微温柔一点。总共个软卡子，拨进去原鼓风机盖就慢慢分离。

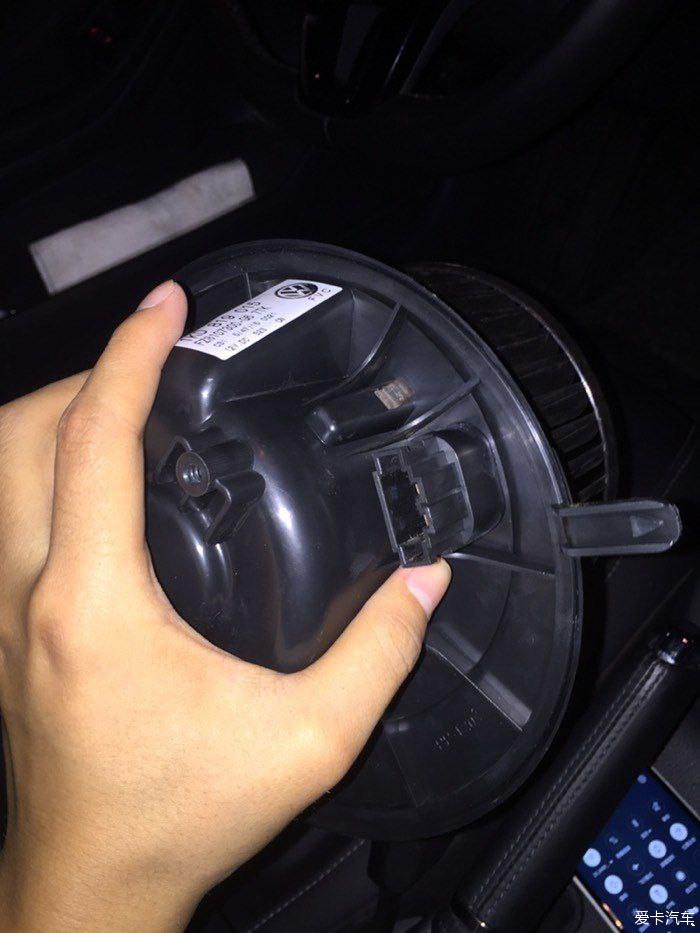

慢慢掀起盖子后看到一个插头，这个插头分离需要技巧，看下图。

不要翘错位置了，看好图，往两边翘这个插头两边的塑料片。插头很容易就脱离了

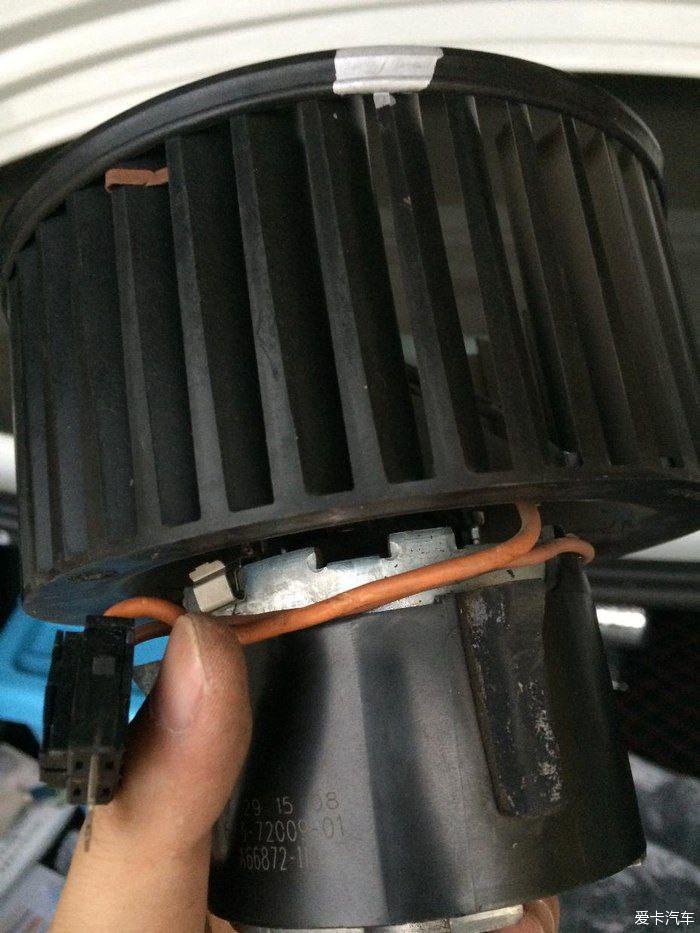

插头脱离之后线比较短，需要把线从第一个线卡子中取出，否则安上新盖子的时候线太短，够不着。

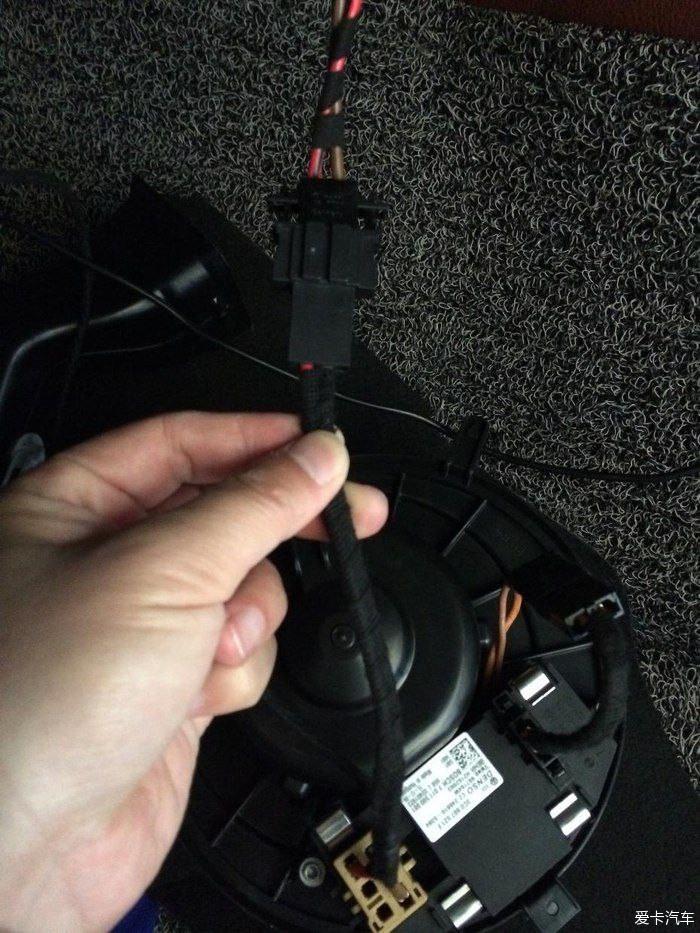

螺丝固定电阻，插上棕色大插头（这个是防呆插头，反了插不上），将上一步鼓风机插下的那个带着插片的插头用转接线跟电阻连接（橙色线对红色线，棕色线对棕色线，这个原厂鼓风机出来的插头颜色不好区分，注意区分；一个是橙色，一个是棕色），再把电源线也对接（棕色线对棕色线，红色线对红色线）这步不要搞错了。

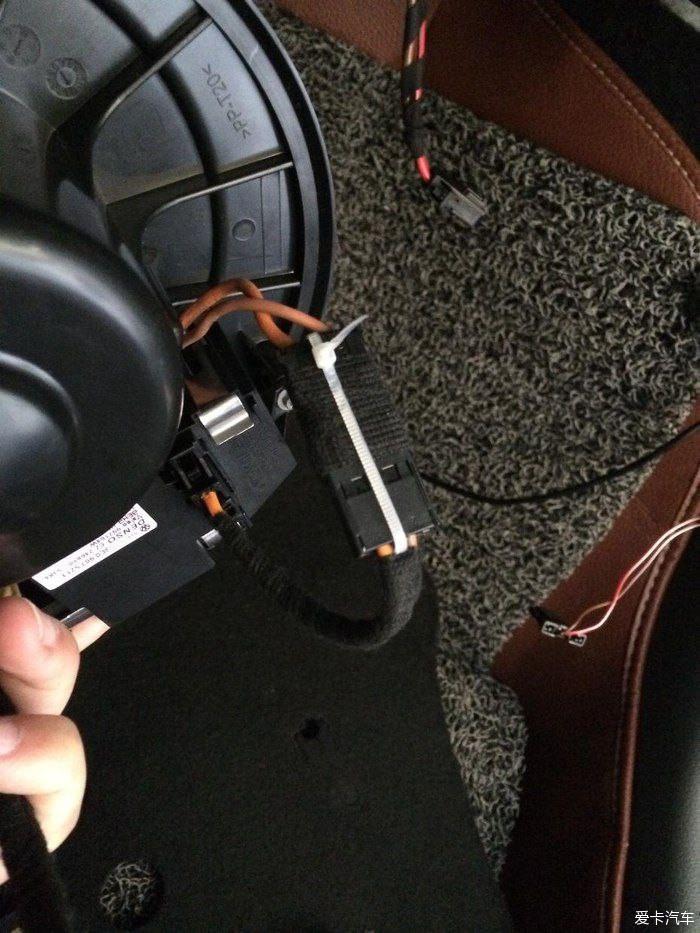

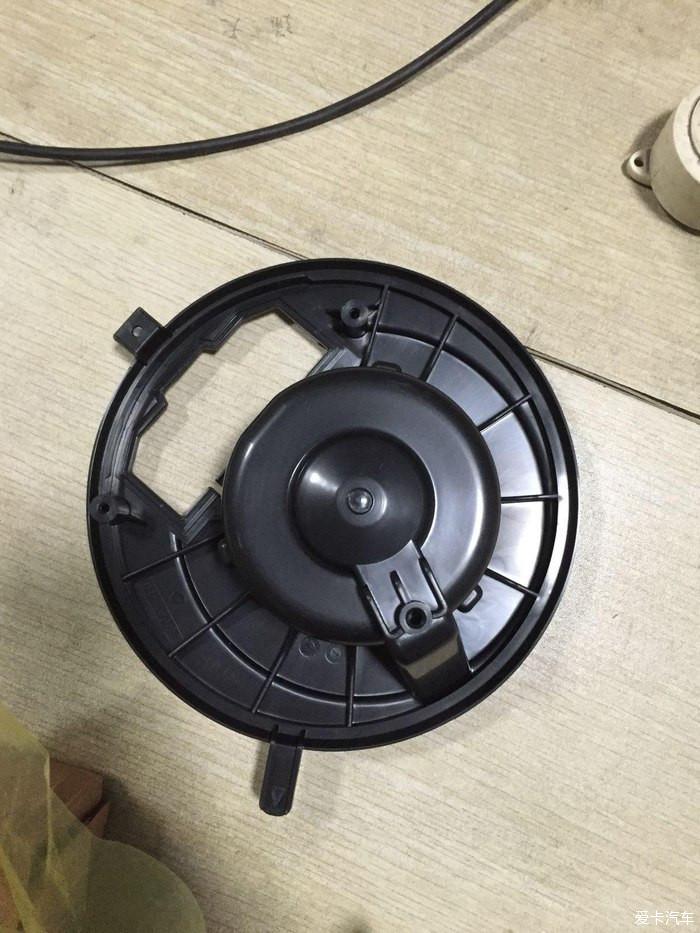

插头插紧，我用了绑扎带进行了加固处理。完了将鼓风机装回去，怎么拆反过来怎么装。

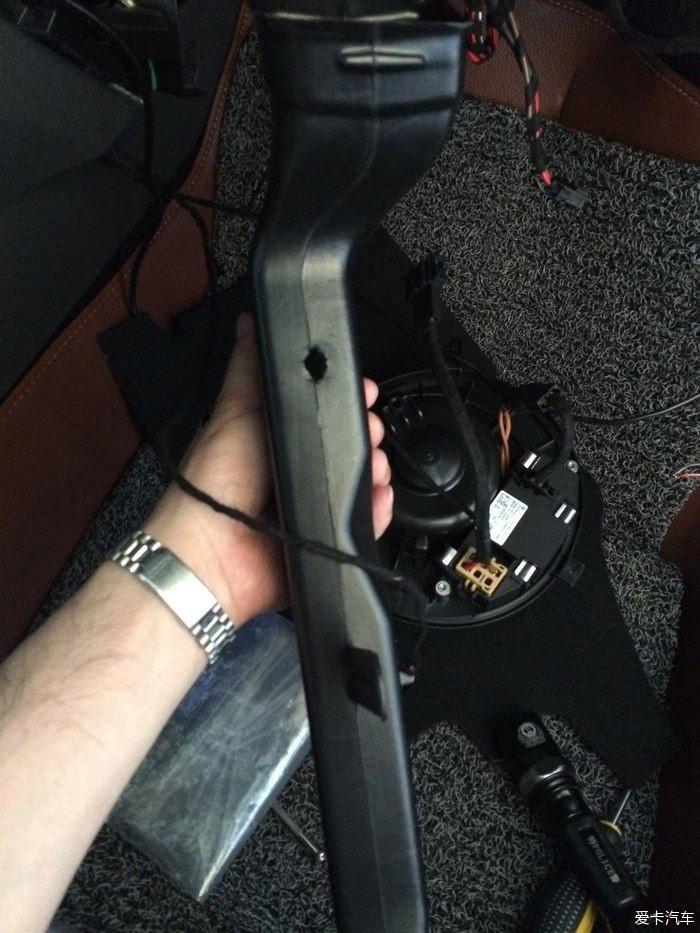

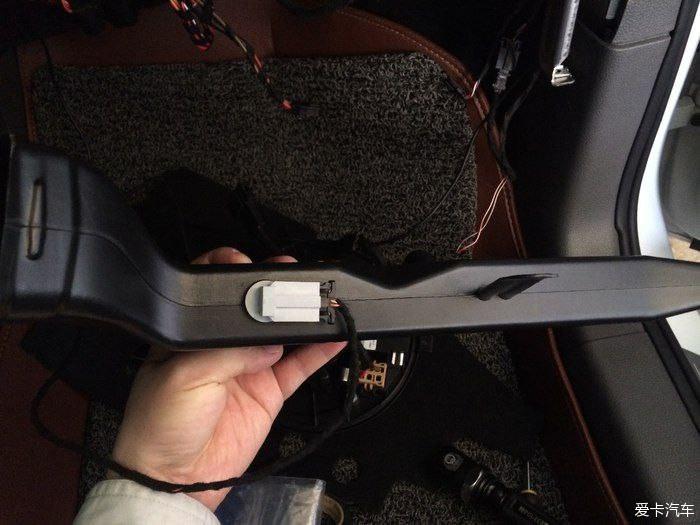

这是副驾驶脚步出风管，在这个位置用美工刀开孔，开长方形的或者椭圆的孔，这样插上传感器旋转90度才可以卡住，开孔的时候注意开孔尺寸，不要开大了无法用传感器的脚垫密封。原谅我是一个完美主义者。

安装直角温度传感器，插上插头，将剩下的棕色和黑色插头传到中导航下面的空调面板孔处备用。

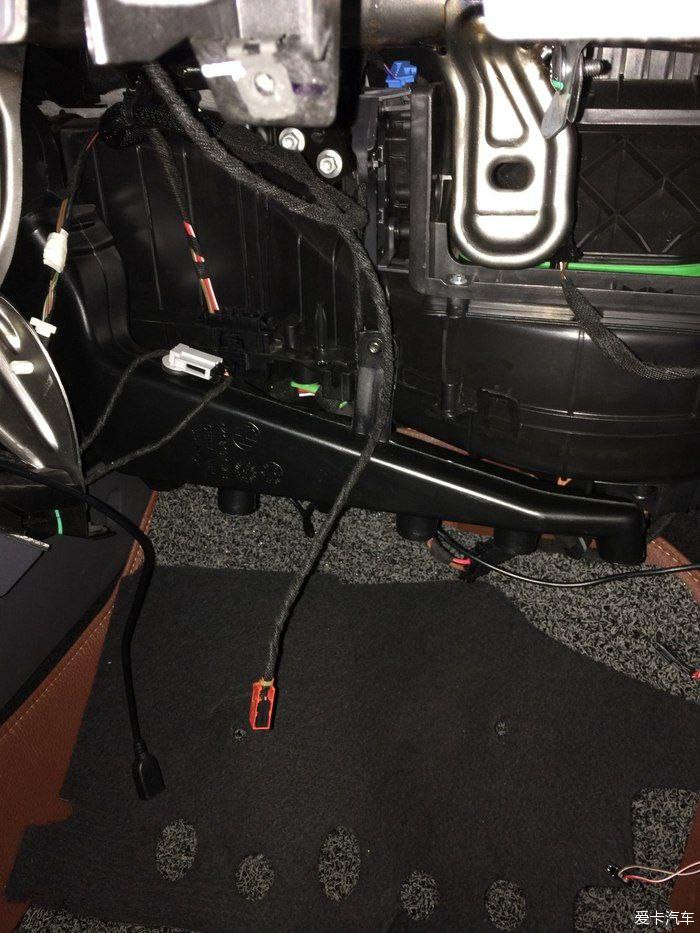

副驾驶最后是这个样子的。接下来搞主驾驶

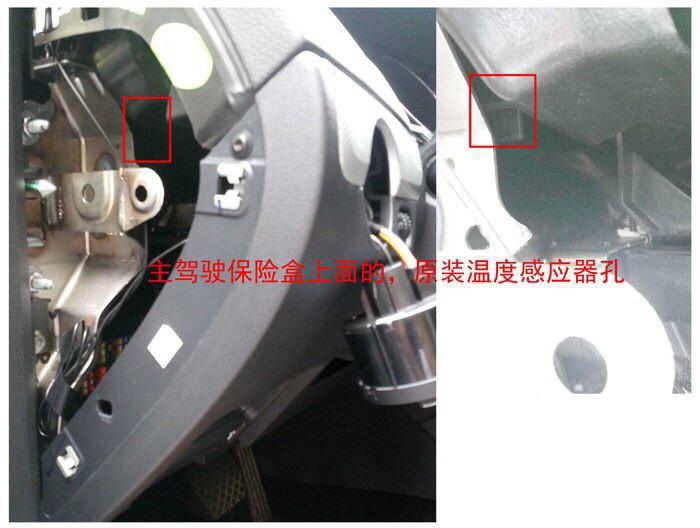

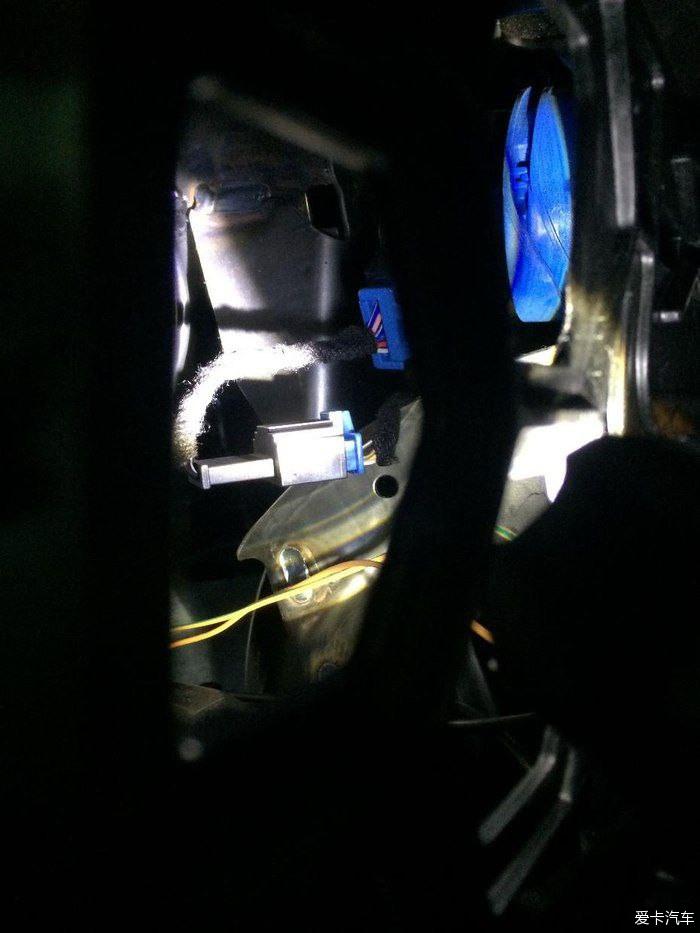

这是主驾驶温度传感器安装图，拔掉原车预留口里的胶塞，安装直线温度传感器，旋转90度传感器就卡牢固了，将主驾驶线束从中控下面的空调面板框穿至主驾驶温度传感器对插，接温度传感器的插头很小，比较容易穿线！

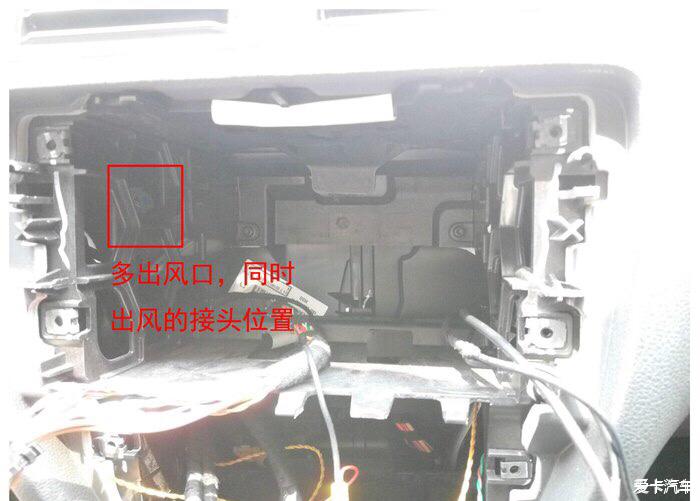

导航框的左前方偏上的位置有一个蓝色插头，按住卡扣拔下来（熄火断电情况下），将多出风口转接线的黑色插孔与拔下来的蓝色插头对插，再将转接线的蓝色插头茶会原车插孔，说的简单点就是串接进去安装，很简单。

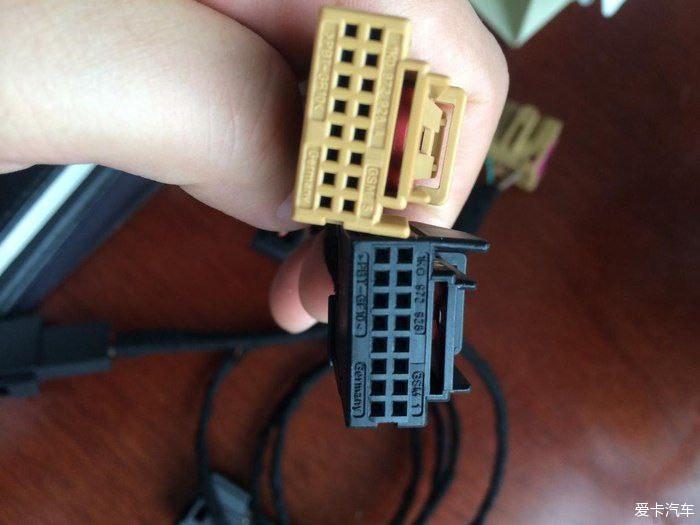

插头插回新的自动空调面板，将红色保险按下去锁死防止脱落。

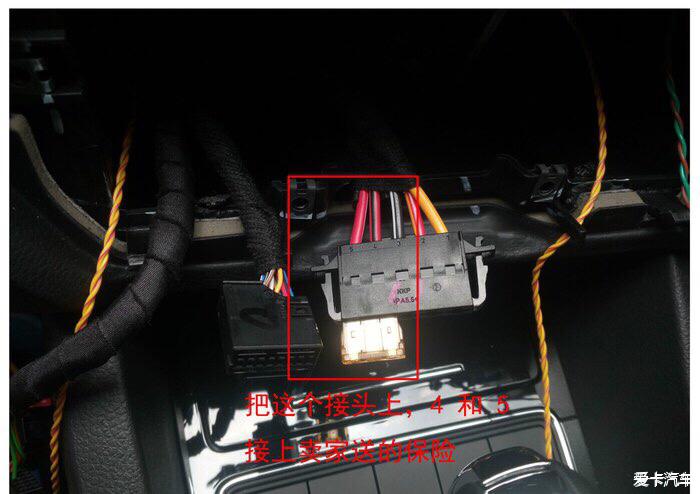

剩下的5根粗线的插头，找到标记4和5的孔，将袋子中的绿色保险片插在4和5上，接下来就是不最关键一步！

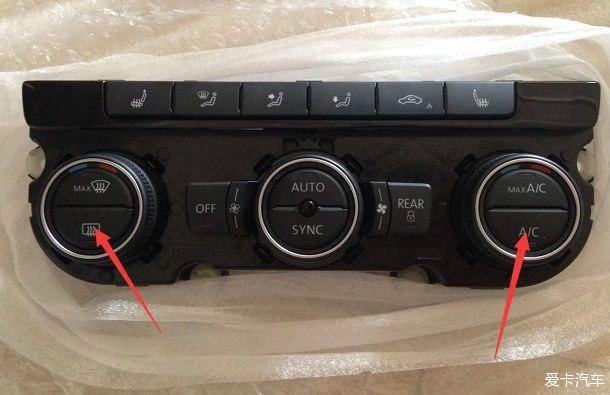

接下来就是将空调设置出厂设置。具体步骤:一定要认真看清每一个字，否则自动空调将安装失败！汽车打着火，发动着发动机（只通电是不行的），任何按键和旋钮都不要动！！第一步直接同时（一定要同时）按住面部出风和 AC按键大约13秒左右直至中间的风量档位一圈黄色灯消失，按住的两个灯交替闪烁，此时立即放开。

紧接着再同时按住玻璃吹风 AC按键13秒放开就设置完毕了。

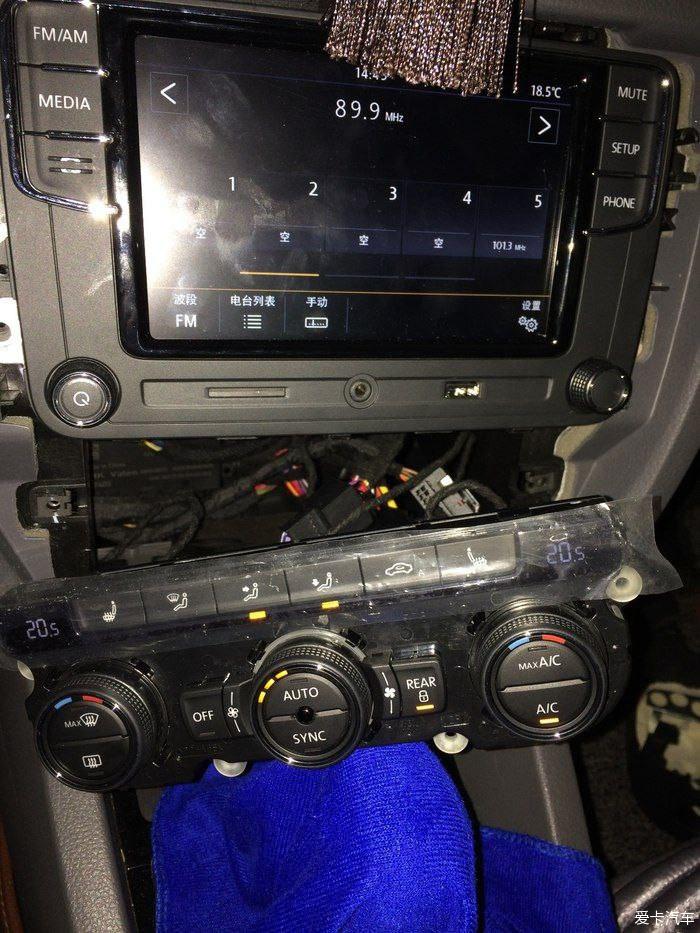

插头插回面板，测试功能正常后恢复其它安装即可。

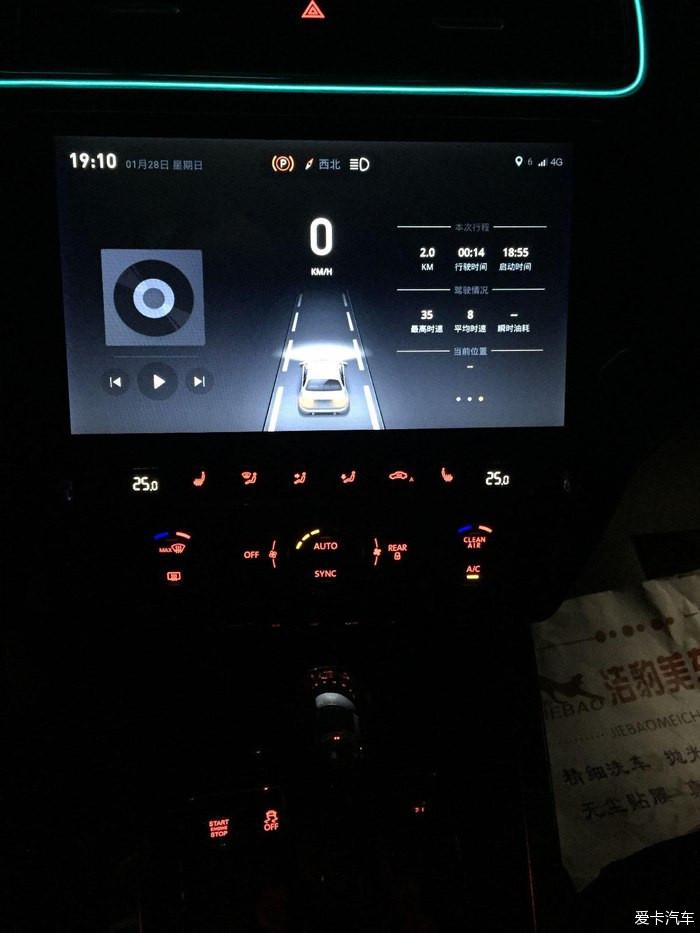

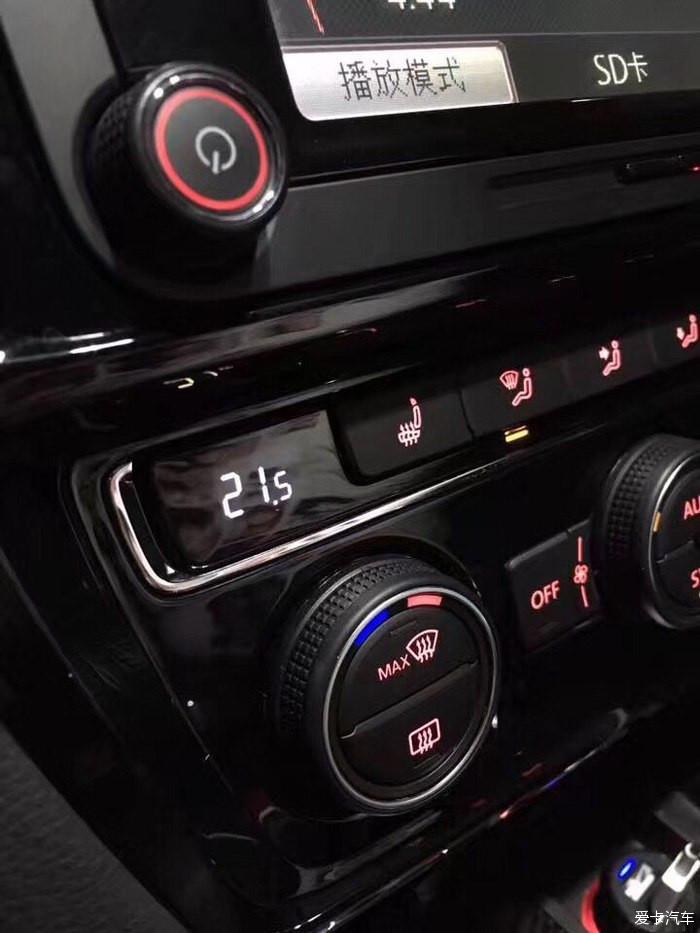

完美安装！撒花吧！
我平时上班比较忙，逛论坛时间不多，坛友在安装过程中有什么疑问可以联系我，我可以介绍你们认识我们老大。
再撒一次花吧~~~最后说明：本人安装过程一人进行，所以几乎没怎么牌照，本骗教程引用了多位大神照片，我只是将其组合制作更加详细的教程，在此感谢特别要感谢伟大的车友群几群主18243042005的指导和帮助，谢谢！

[ 本帖最后由步步2018 于 2018-10-11 10:21 编辑 ]

速腾全国技术交流群，
群里大神解决速腾
使用过程中的异响、
故障等诸多问题，
加微信28705397拉群。
欢迎广大车友加入！

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

月下一独酌 3.8W+ 爱卡币 4352 帖子加关注发私信黄金元老注册 2016-04-06 来自广东\|中山	来自爱卡iPhone版发表于 2018-04-21 22:32 IP属地：未知 2楼加个电阻就叫顶配的了？要完美就换蒸发箱总成吧.....
	思念一座城市,是因为一个人...... [每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

步步2018 929 爱卡币 76 帖子加关注发私信青铜长老注册 2017-12-30 来自北京市\|北京市	来自爱卡iPhone版发表于 2018-04-21 23:51 IP属地：未知 3楼引用月下一独酌于 2018-04-21 22:32:07 发表的回复加个电阻就叫顶配的了？要完美就换蒸发箱总成吧..... 没必要换，分区功能太鸡肋
	速腾全国技术交流群，群里大神解决速腾使用过程中的异响、故障等诸多问题，加微信28705397拉群。欢迎广大车友加入！ [每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

kin88 又一個月了^^ 2W+ 爱卡币 3370 帖子加关注发私信青铜元老注册 2012-03-29 来自香港\|葵青区	发表于 2018-04-22 03:09 IP属地：未知 4楼
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

youngso 26.6W+ 爱卡币 34384 帖子加关注发私信白金元老注册 2008-10-15 来自辽宁省\|沈阳市	发表于 2018-04-22 06:24 IP属地：未知 5楼
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

月下一独酌 3.8W+ 爱卡币 4352 帖子加关注发私信黄金元老注册 2016-04-06 来自广东\|中山	来自爱卡iPhone版发表于 2018-04-22 06:41 IP属地：未知 6楼引用步步2018 于 2018-04-21 23:51:48 发表的回复没必要换，分区功能太鸡肋换电阻的可以，但不完美，只适合要求不高的人
	思念一座城市,是因为一个人...... [每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

步步2018 929 爱卡币 76 帖子加关注发私信青铜长老注册 2017-12-30 来自北京市\|北京市	来自爱卡iPhone版发表于 2018-04-22 09:26 IP属地：未知 7楼引用月下一独酌于 2018-04-22 06:41:14 发表的回复换电阻的可以，但不完美，只适合要求不高的人自动恒温就行了，分区的话有无都无所谓
	速腾全国技术交流群，群里大神解决速腾使用过程中的异响、故障等诸多问题，加微信28705397拉群。欢迎广大车友加入！ [每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

滴滴叭叭呜哦武汉振硕一体机电脑公司 164 爱卡币 7 帖子加关注发私信三星会员注册 2014-03-23 来自湖北省\|武汉市	来自爱卡iPhone版发表于 2018-04-22 14:26 IP属地：未知 8楼 mib是什么型号的？
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

滴滴叭叭呜哦武汉振硕一体机电脑公司 164 爱卡币 7 帖子加关注发私信三星会员注册 2014-03-23 来自湖北省\|武汉市	来自爱卡iPhone版发表于 2018-04-22 14:27 IP属地：未知 9楼求拉群！
	[每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

菜菜800818 xuser7590389 4.4W+ 爱卡币 1898 帖子加关注发私信白银元老注册 2014-05-19 来自江苏省\|常州市	来自爱卡iPhone版发表于 2018-04-22 18:24 IP属地：未知 10楼先把老大发出来看看
	再不折腾我们就老了 [每日热点]:【旅行游记】夏天的乌兰察布... 回复本楼 \| 评分 \| 举报
