DIY一个顶灯取电

买好嘉旅，之前旧车上的盯盯拍一直没好好弄，用点烟器取电将就了很长时间。看了高7的作业，终于有一天一咬牙，一跺脚，决定自己也弄一个。

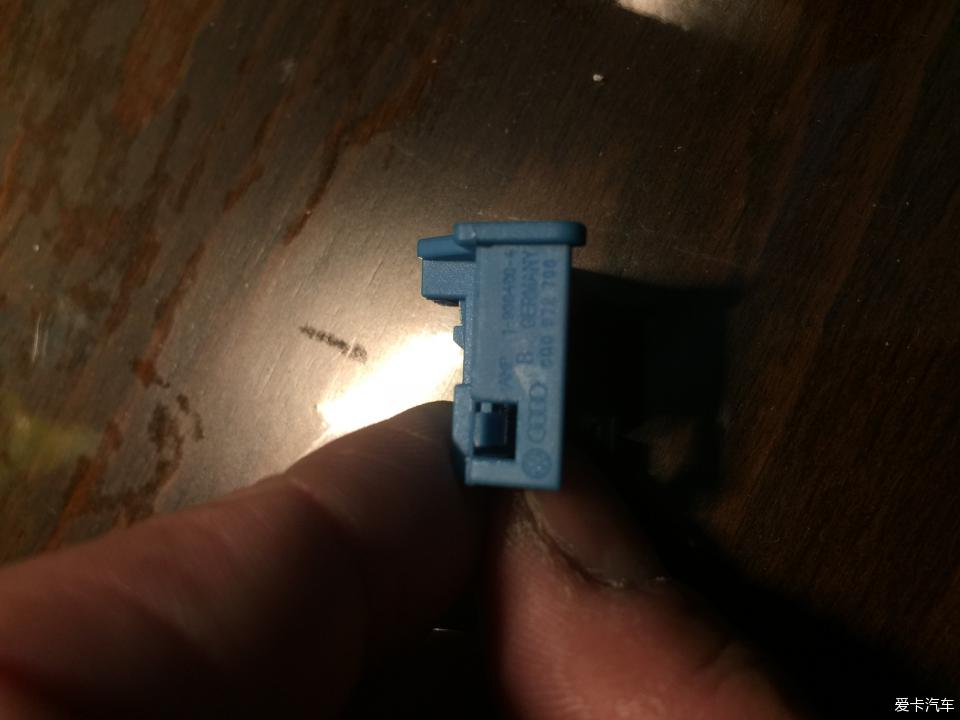

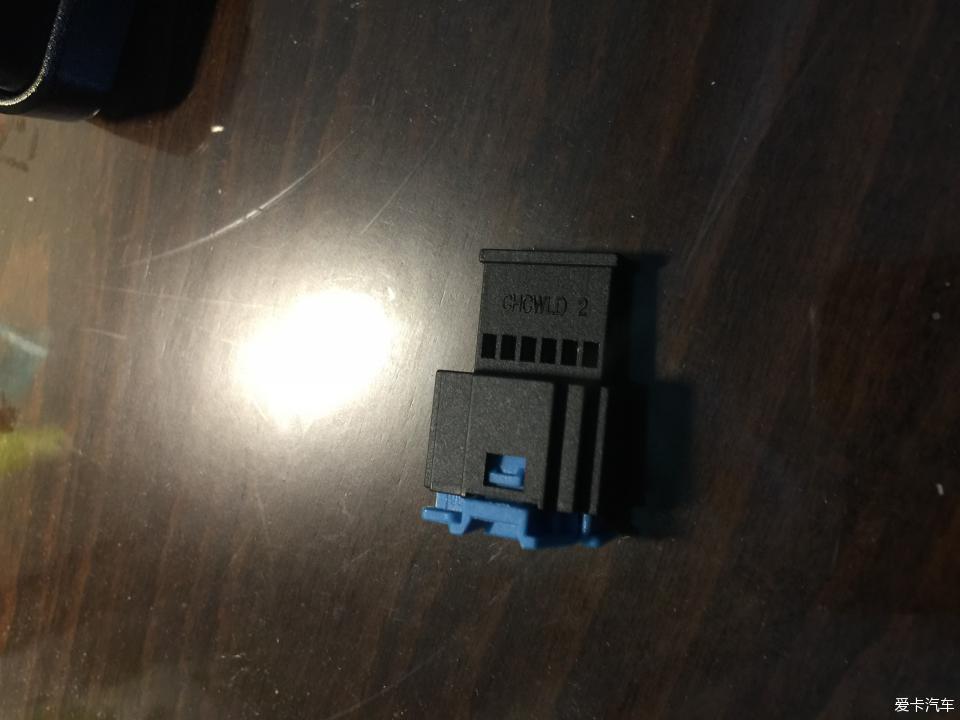

从首富家买的顶灯插头，本着能用就好的原则。侧面

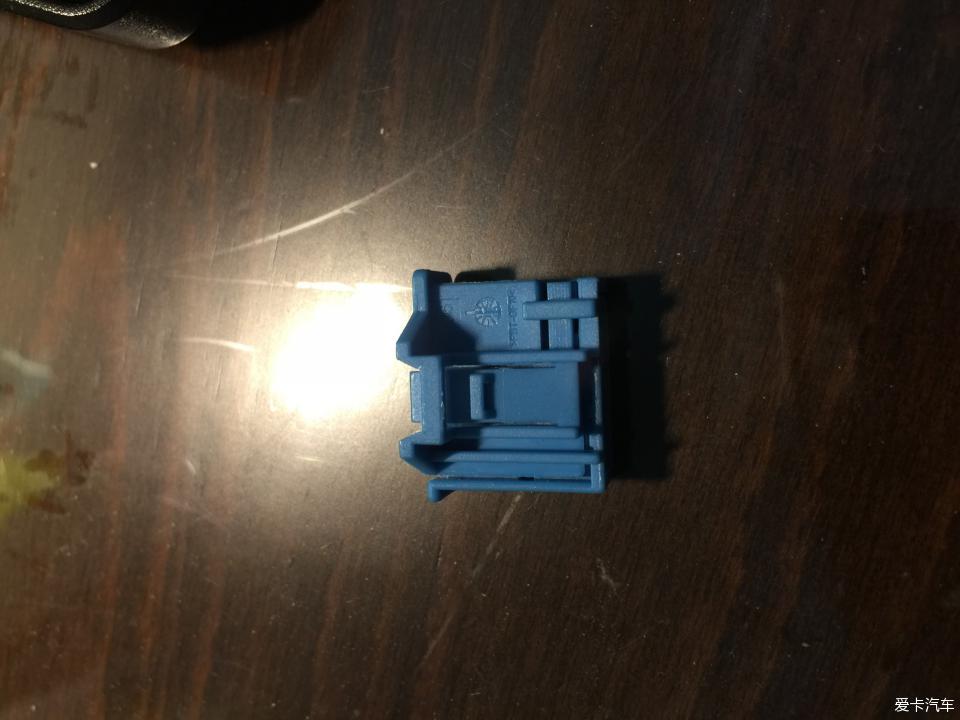

从首富家买的顶灯插头，本着能用就好的原则。正面

黑色的母端，原厂那个真的不好找，找到价钱也感人。

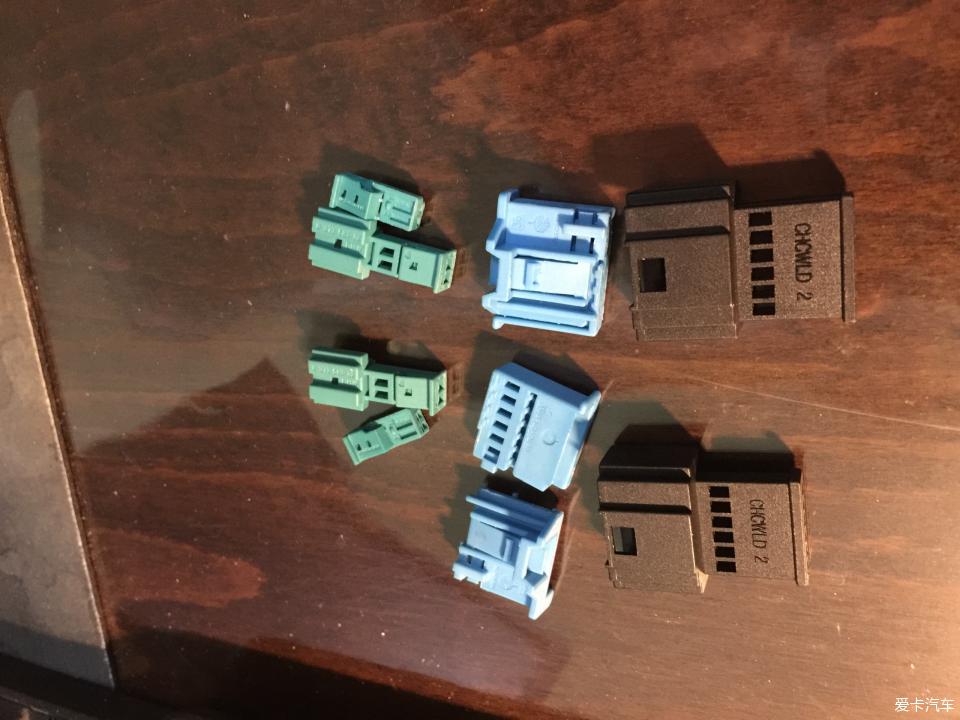

还买了2个2P的接插件链接取电线和降压模块。方便以后替换维修。

回复本楼 | 评分 | 举报

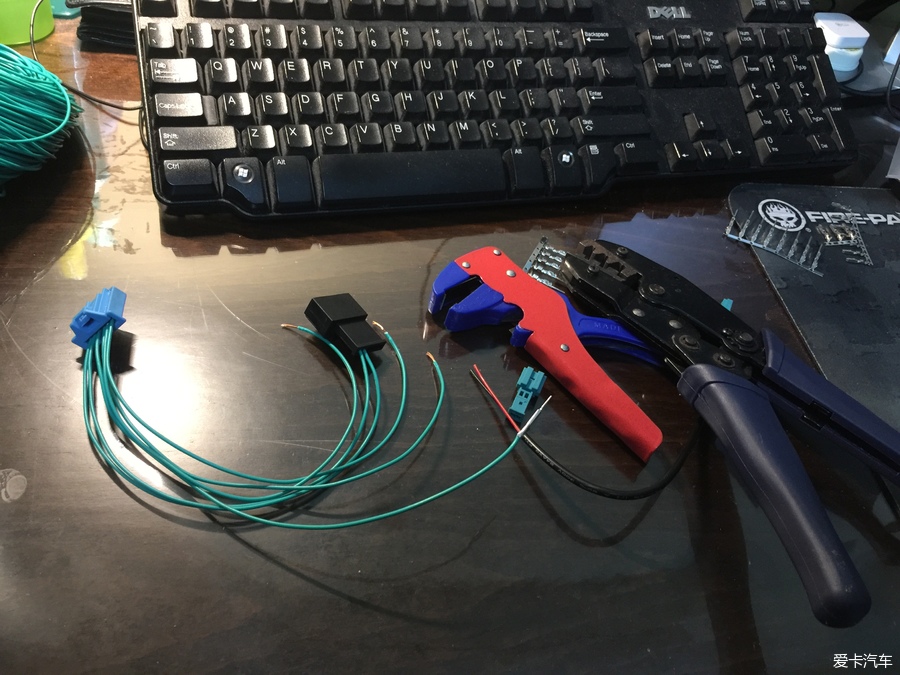

adidas110 1.9W+ 爱卡币 1782 帖子加关注发私信青铜元老注册 2010-02-16 来自上海市\|上海市	发表于 2017-12-23 15:04 IP属地：未知 2楼凶器上场，零件上场。后来悲催的发现家里的插针不能用，重新再买一次。
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

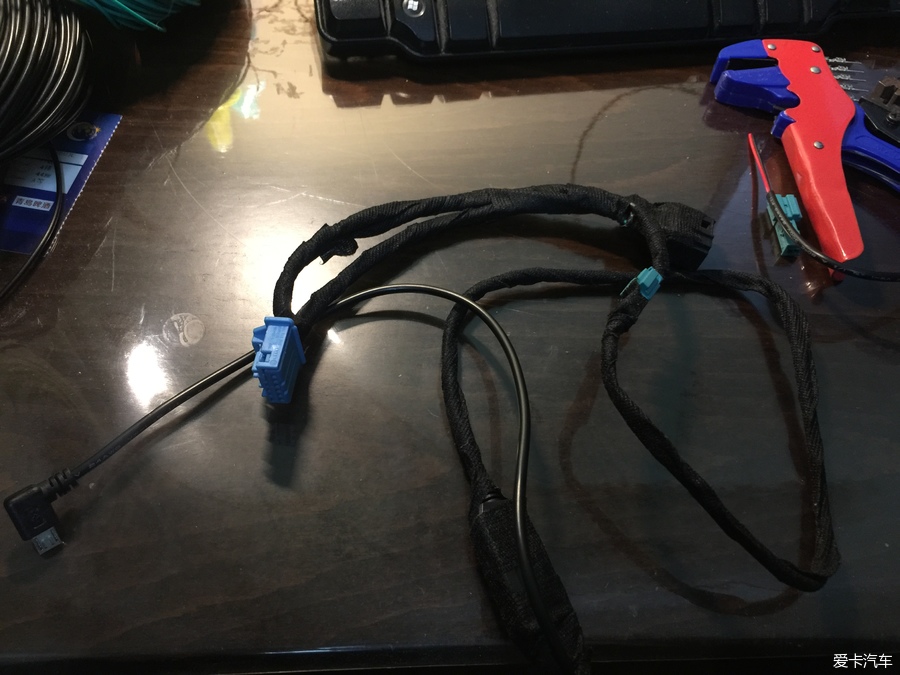

adidas110 1.9W+ 爱卡币 1782 帖子加关注发私信青铜元老注册 2010-02-16 来自上海市\|上海市	发表于 2017-12-23 15:06 IP属地：未知 3楼然后就是艰辛的线束制作过程，此处省略1万字。。。
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

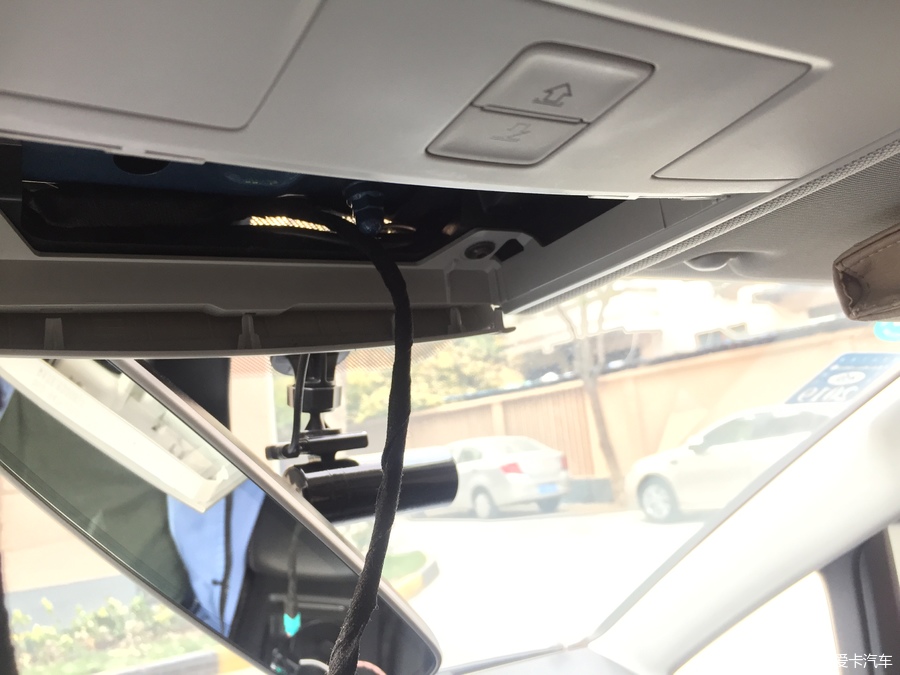

adidas110 1.9W+ 爱卡币 1782 帖子加关注发私信青铜元老注册 2010-02-16 来自上海市\|上海市	发表于 2017-12-23 15:08 IP属地：未知 4楼拆顶灯我喜欢用废旧信用卡，原因很简单，卡片韧性好。将顶灯前面这个装饰板稍微顶开一点，不用拆下
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

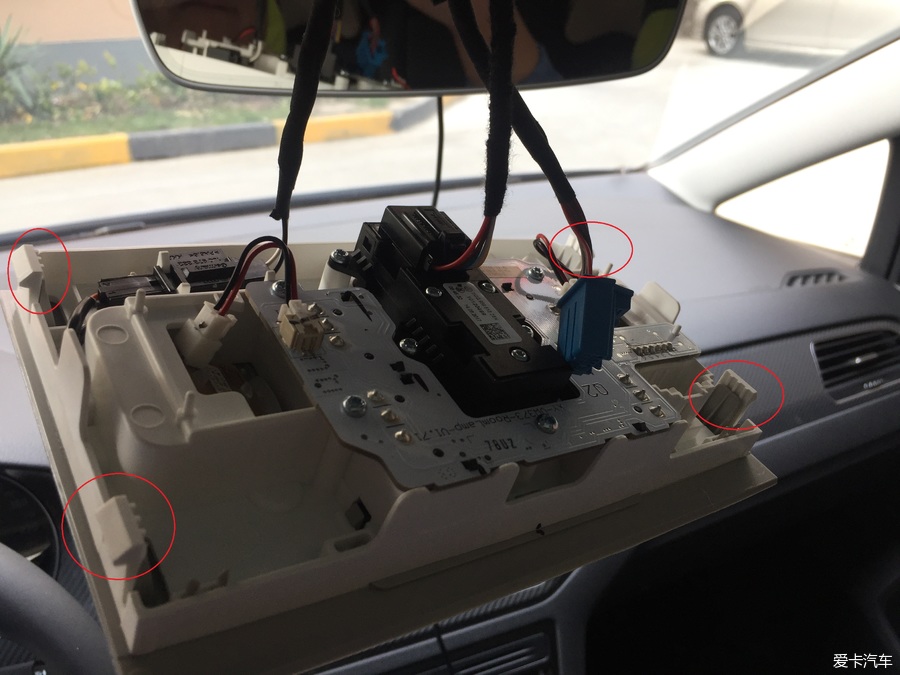

adidas110 1.9W+ 爱卡币 1782 帖子加关注发私信青铜元老注册 2010-02-16 来自上海市\|上海市	发表于 2017-12-23 15:11 IP属地：未知 5楼这个是拆下的顶灯。小技巧是先用信用卡把顶灯面板那个玻璃先剥离。然后用一字螺丝刀定对用画圈位置4个凹槽。记住要用巧劲，就像第一次插入那样，大家懂的。
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

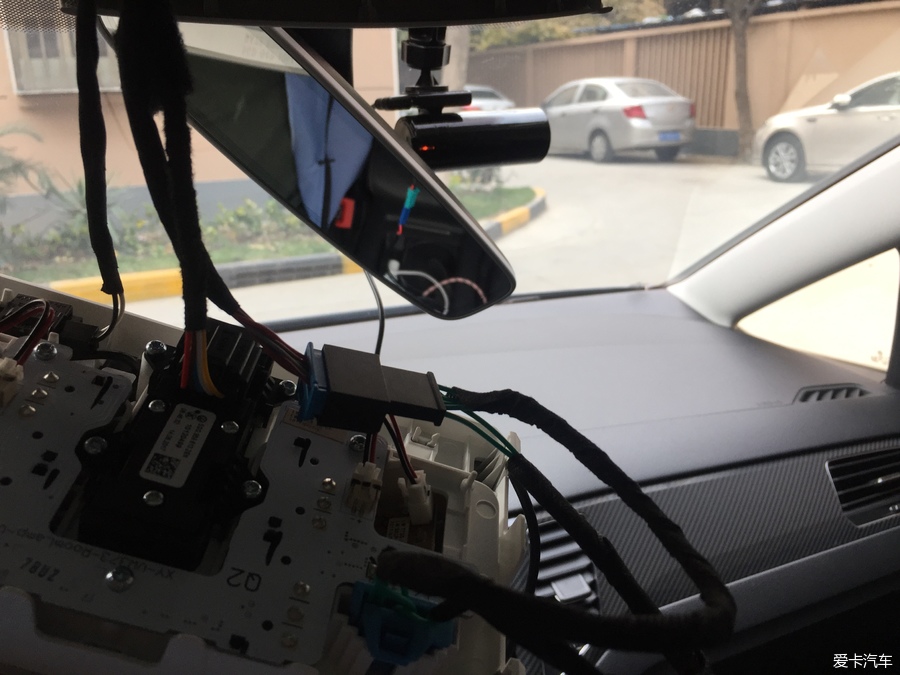

adidas110 1.9W+ 爱卡币 1782 帖子加关注发私信青铜元老注册 2010-02-16 来自上海市\|上海市	发表于 2017-12-23 15:12 IP属地：未知 6楼上转接线通电测试，没问题就穿线。
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

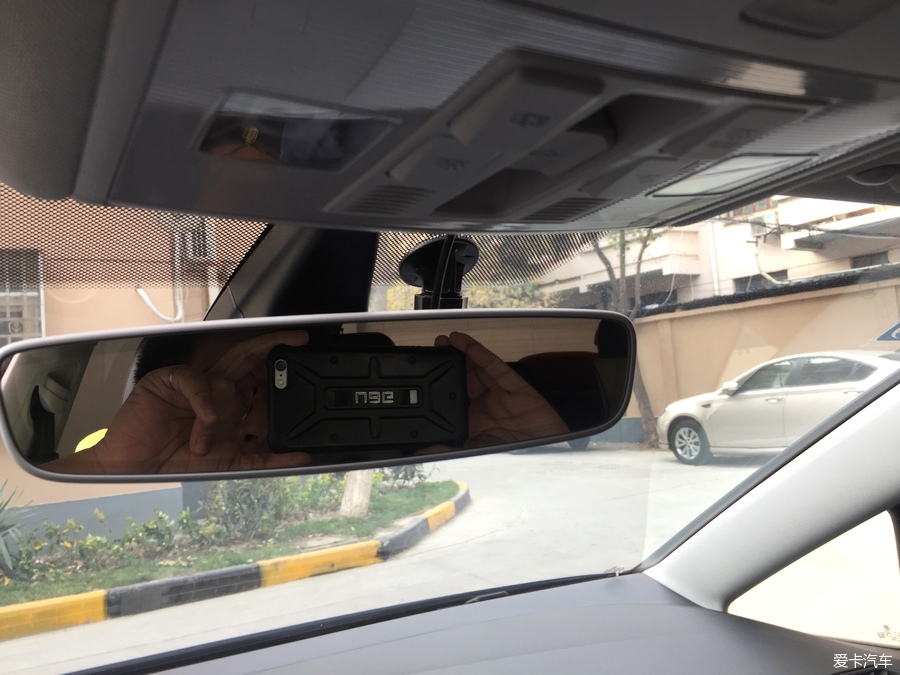

adidas110 1.9W+ 爱卡币 1782 帖子加关注发私信青铜元老注册 2010-02-16 来自上海市\|上海市	发表于 2017-12-23 15:13 IP属地：未知 7楼全部复原收工。效果是解锁开始录像，锁车记录仪关机，达到我的预期。 [ 本帖最后由 adidas110 于 2017-12-23 15:19 编辑 ]
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

genial 奥特曼变身 5268 爱卡币 3259 帖子加关注发私信白金长老注册 2010-07-30 来自海外\|欧洲	来自爱卡iPhone版发表于 2017-12-23 15:47 IP属地：未知 8楼完美的方案我研究过线路图顶灯受BCM供电 CAN监控也就是锁车能进入休眠开关等于车门X触点触发顶LZ
	来自M78星云 [每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

1983er 958 爱卡币 523 帖子加关注发私信青铜长老注册 2008-01-07 来自天津市\|天津市	发表于 2018-01-09 16:08 IP属地：未知 9楼高手啊简单简洁很棒
