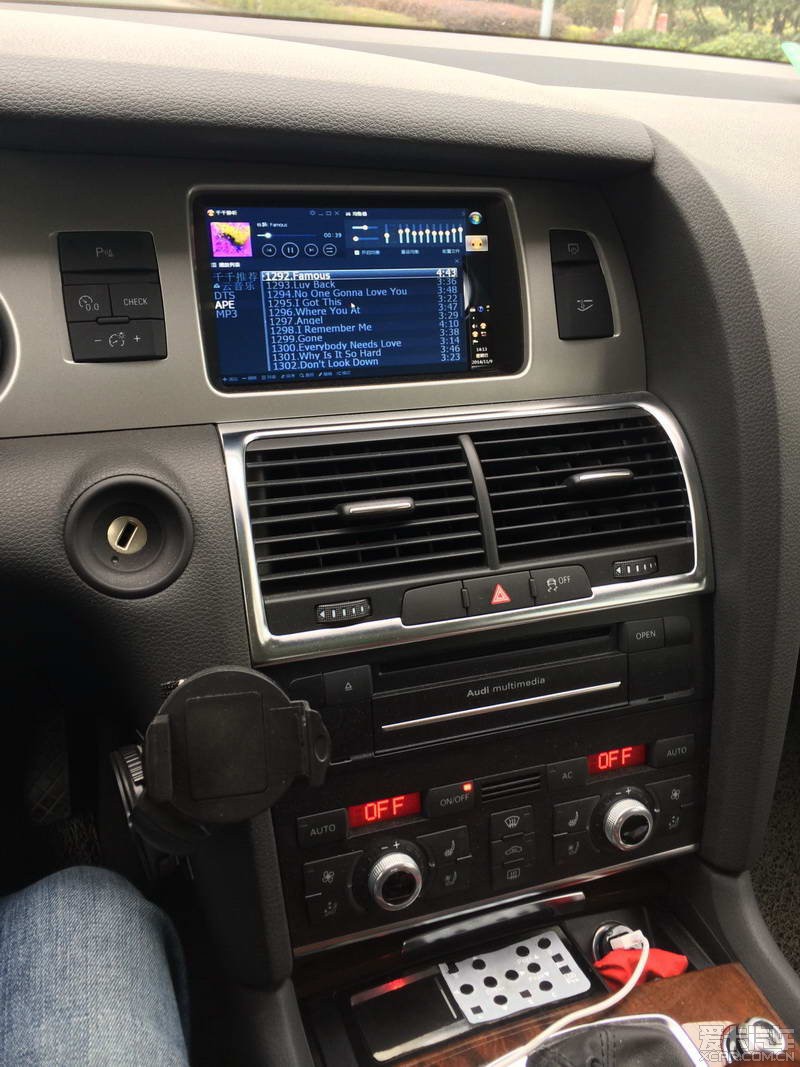

<br />帖子完善中。。。。。。<br /><br /><br /><br />在前期，断断续续的DIY中发了一点帖子，抽空摸索的一点心得，有不少网友问我实现过程，平时也没什么空，借此也算是做个汇报<br />目前我的车实现功能如下：<br />1.将一台ION的迷你电脑接入MMI系统，主要用来播放高清视频和APEWAV音频<br />2.电脑启停随车启停，不用人工干预，通过车辆ACC来自动控制<br />3.将原车6碟CD拆走，串入一个VIM解码器，屏蔽掉行驶过程中屏幕黑屏保护<br />4.修改一个2.4G的遥控器，贴在方向盘背面来控制电脑，实现选曲等简单功能，方便操作<br />5.将一根HDMI线联通后备箱和扶手箱，通过这19芯线实现多种用途，目前用于手机接入<br />6.将ACC开关接入扶手箱，自由控制电脑运行模式<br />7.将电脑USB接入扶手箱，并扩展+5V的电流，使3G卡、移动硬盘无障碍<br />8.自制CD位储物盒，拆掉原车蓝牙手机，方便杂物放置<br /><br /><br /><br />一切的开始就是源自找到了Q7的AV1和AV2，别怀疑奥迪的电视盒视频输入的能力，简直惊人，在视频信号的输入下，可以达到800线，接口如图：<br /><br />注：有朋友反映12年车的电视盒是10脚的与我11年的车20脚插座不同，这个没有实物暂时无法提供帮助<br />
<br /><br /><br /><br /><br />增加AV1口实例：<br />先买入插头<br />
<br /><br />做好五根线备用：<br />
<br />
<br />
<br /><br />用门禁卡之类的把后备箱右下角（有底盘升降按钮的）盖子撬开，拔下蓝色插头：<br />
<br />
<br />按下图连接好即可：<br />
<br /><br />原车有VIM保护系统，DVD和电视只能在静止或行驶速度小于每小时5公里才会显示图像，为了确保AV口讯号不被原车VIM限速系统屏蔽，需要加一个硬件，<br />以下是利用了AV1和AV2加的电脑和扩展的HDMI线，原车功能无改变：<br />
**** 本内容跟帖回复才可浏览 *****<br /><br />[
本帖最后由 tzmwx 于 2013-5-24 11:10 编辑 ]
<br />貌似不容易哇！
