发个S80 的保险丝位置图 电路图感谢龙车凤撵 所有翻译错误感谢百度翻译软件
忙活了1个小时 终于完工 发个S80 的保险丝位置图 电路图感谢龙车凤撵大人 所有翻译错误感谢百度翻译软件

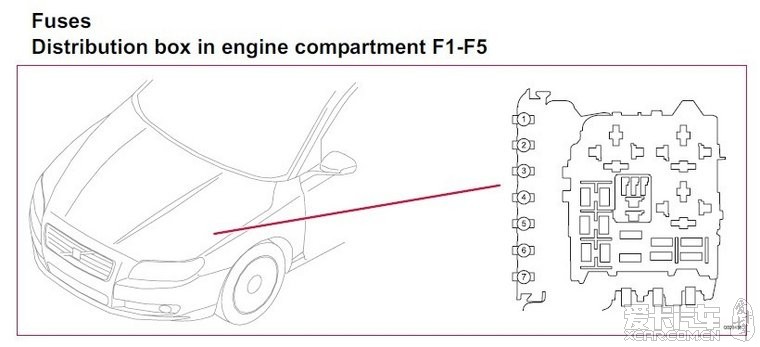

1, CEM主熔断器 50A
2 , CEM主熔断器 50A
3, 货舱熔断器 60A
4, 主继电器保险丝盒60A
5, 货舱熔断器 60A
9, 雨刮电机模块（WMM）30A
11 ,乘客室风扇控制模块4A
13, 制动控制模块（BCM），泵40A
14 ,制动控制模块（BCM），阀20A
16 118前照灯控制模块（HCM） 10 / 1灯罩，左前10 / 2灯罩，右前10A
17, F2-F4融合在中心的电子模块（CEM）20A
18, 4 / 80提出传感模块（FSM） 7 / 203提出了针对雷达（FLR） 5A
20, 4 / 28传输控制模块（TCM）4 / 46的发动机控制模块（ECM）4 / 9辅助约束系统模块（SRS）10A
22, 6 / 114真空泵，5-cyl.涡轮5A
23 ,3 / 111光开关模块（LSM）5A
24, 6 / 104高压大灯洗衣机电机15A
25 ,9 / 1口12V前9 / 25口12V后16 / 45便携式导航系统16 / 109的DVD播放器/控制模块 15A
26 ,3 / 117开关单元，吸顶灯4 / 33天窗控制模块6 / 48汽车减振器模块（DMM），再循环6 / 95汽车减振器模块（DMM），温度，左侧6 / 96汽车减振器模块（DMM），温度，右侧6 / 102汽车减振器模块（DMM），除霜器6 / 103汽车减振器模块（DMM），地板/通风7 / 159的空气质量传感器（AQS） 5A
27,2 / 31继电器，15饲料 2 / 193继电器，舒适性功能 5A
28 ,2 / 64继电器，辅助灯10 / 65辅助光，右前10 / 69辅助光，左前 20A
29, 2 / 17继电器，喇叭16 / 10角116 / 11角2 15A
30, 2 / 32主继电器，发动机管理系统4 / 46的发动机控制模块（ECM）10A
