【17款嘉旅】改装丨奥迪Q5原厂横杆改装丨嘉旅车顶行李架改装

爱卡币+20

共获得爱卡币

【17款嘉旅】改装丨奥迪Q5原厂横杆改装丨嘉旅车顶行李架改装

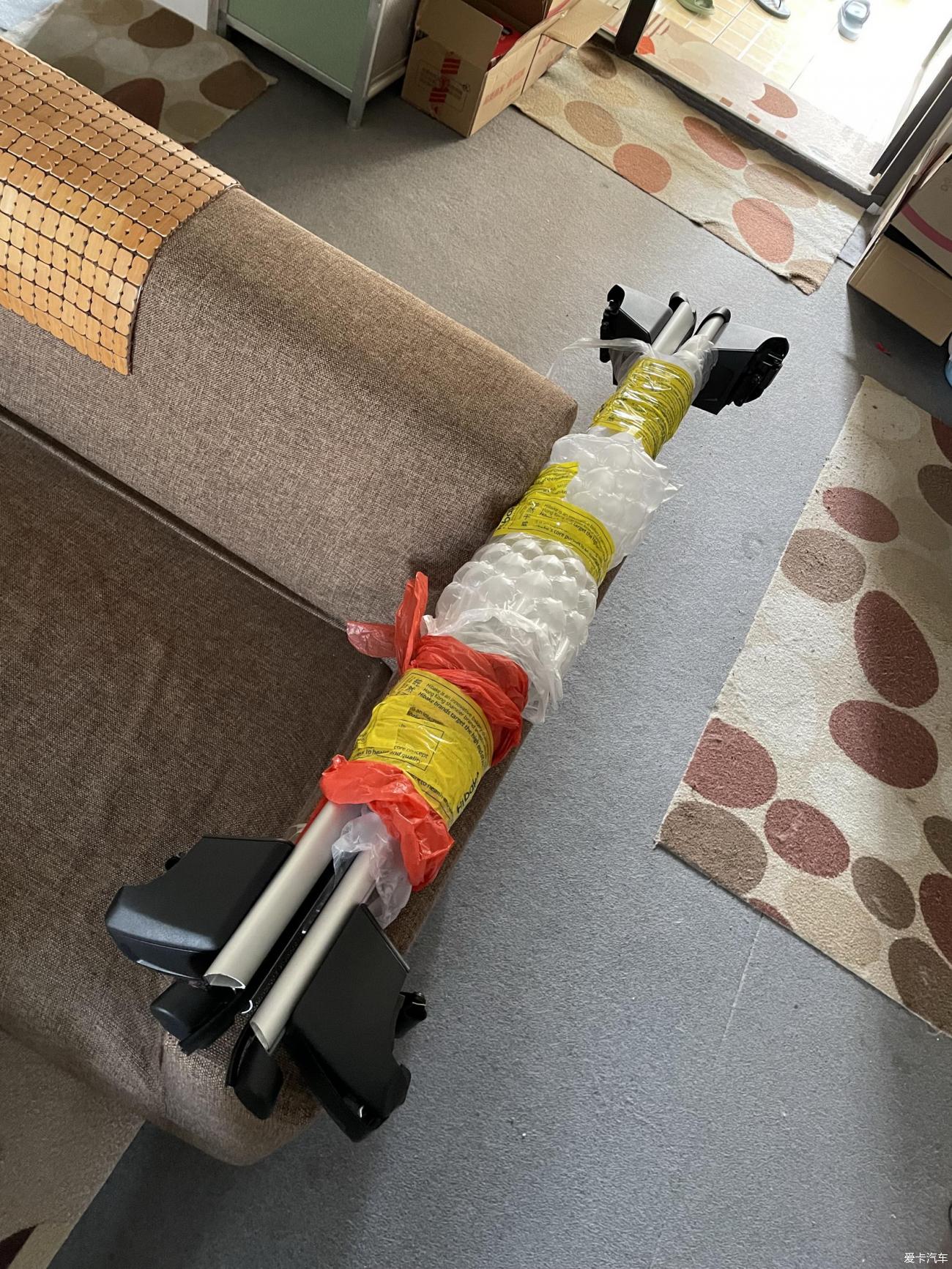

此次改装太仓促了~昨天晚上微信群里改装店老板给我分享一个X鱼链接，然后就买了，然后今天就开始搞了~
费用如下
奥迪Q5原厂横杆 X鱼价：150元不包邮，我自己驱车来回100KM 去拿的！
钻头：10mm=12元 + 8mm+6mm=13元结果6mm钻头太小没用上。
门窗店切割横杆费用15元
合计费用：150+12+13+15=190元
早上十点到达目的地，取货，然后返回家里将近12点，吃了午饭就开始搞，将近5点结束施工。
大约5个小时的施工时间。

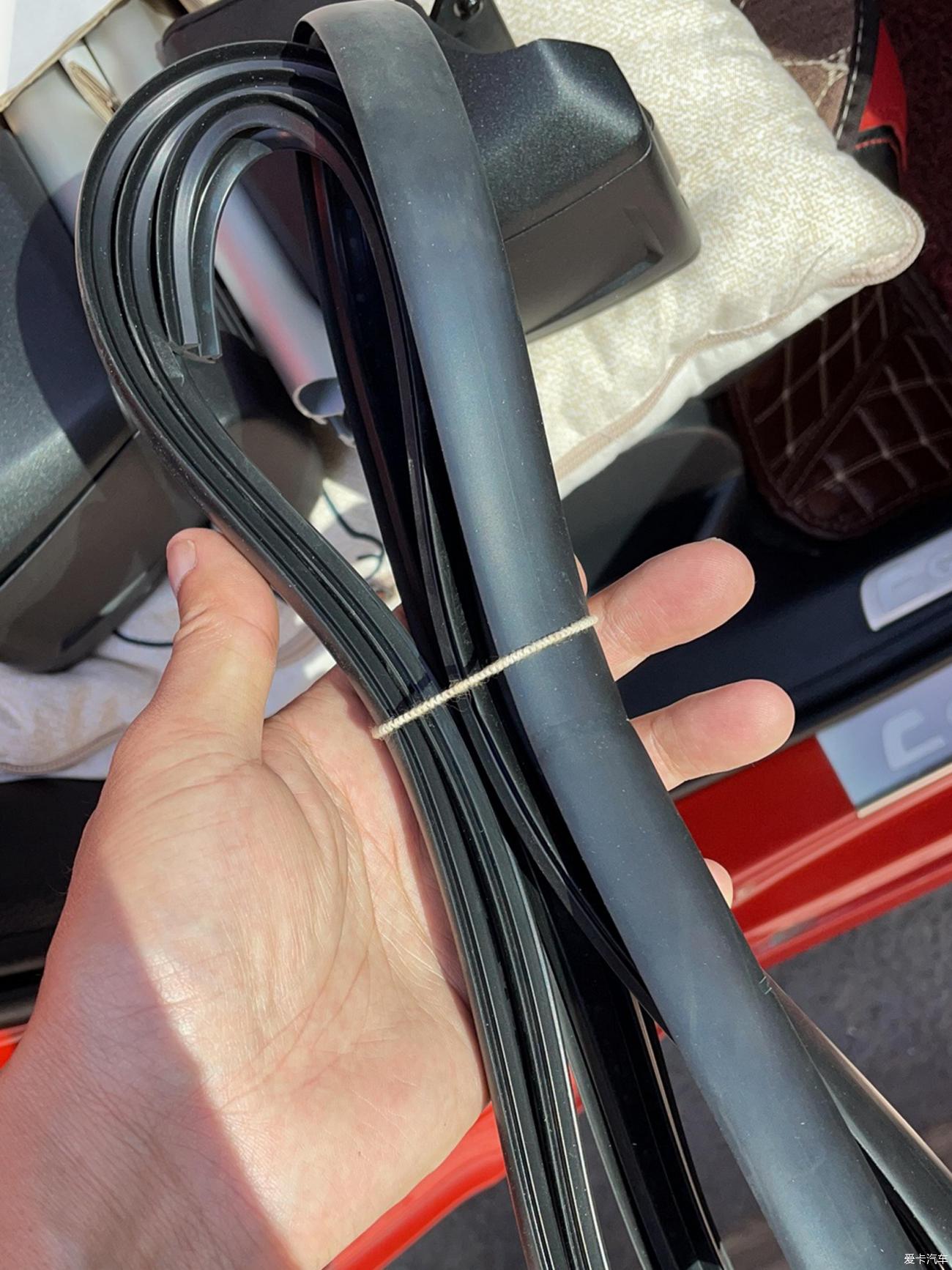

这是到手的胶条，与商家发的商品图片不一致。不过我看网上有的也是这个样子的胶条。

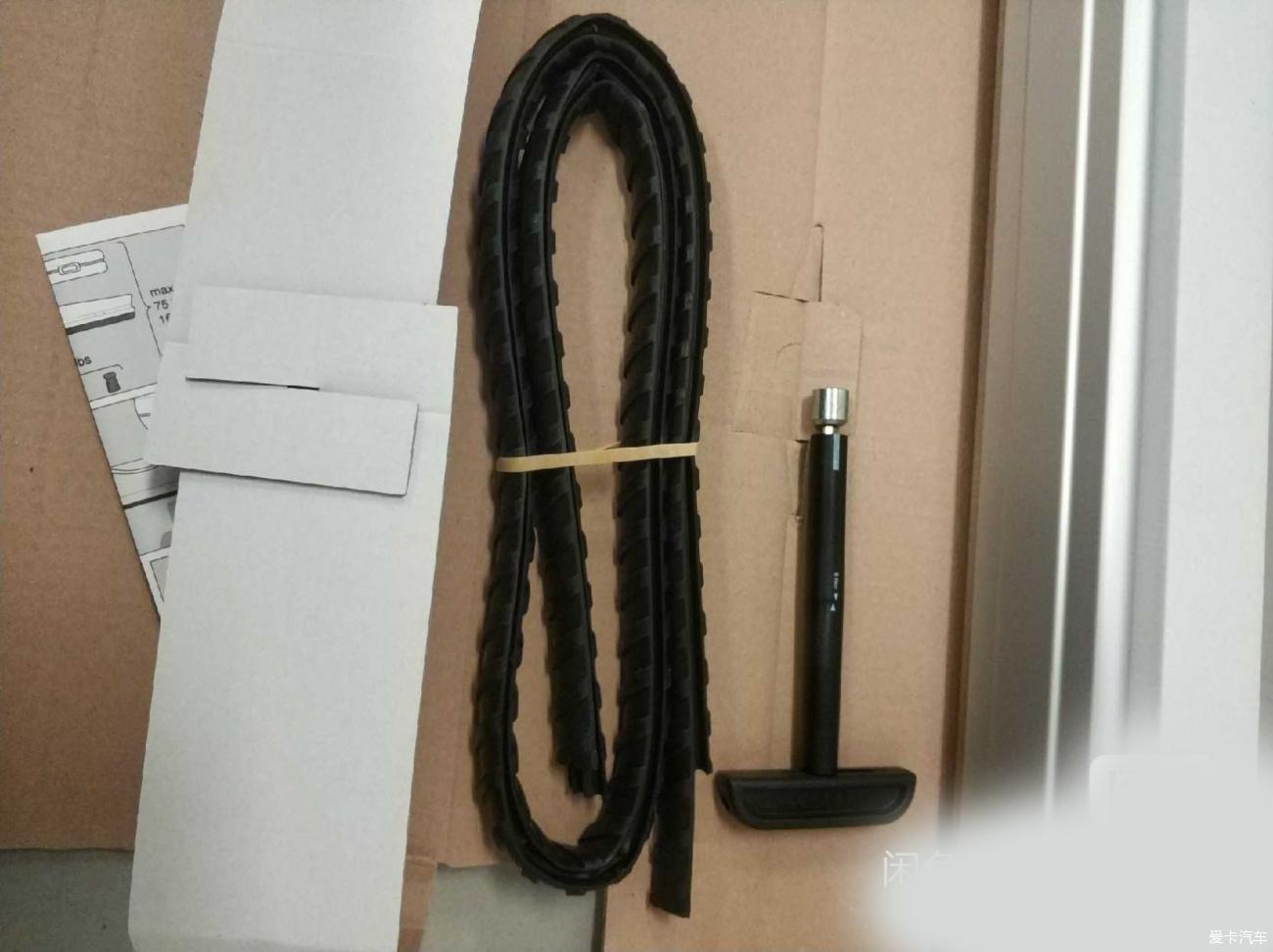

这是商家发的商品图片，没有说明书，胶条不一致。

这是8mm+6mm 钻头，后来又从新买了10mm的钻头。6mm 太小用不上。

Q5原厂附件，扳手，我擦发现还有扭矩功能，且还能拔出手柄，还附赠内六角。

安装方式我也走了弯路。
最好的方式就是拆掉不带标签的一侧爪子{这样能分辨前后，因为标签上有注明前后的说明}

直接把两个爪子安装上去。右侧螺丝已经卸掉。

然后找个啥东西给杆子做计号，我用的口香糖，实在想不出还有啥~~~

口香糖粘上的位置再用记号笔涂抹位置，方能钻孔。

因为是从底部钻过去，所以直接用8mm钻头直接钻穿两层。翻过来，再用10mm钻头扩大另一面好房螺丝头。

所以，下面一层的孔洞就是8mm的，上面一层因为要放螺丝头就是10mm的~~切勿搞错了对象。

找个门窗店，切割一下。注意有坡度！

找个就是我走弯路，定位错误的孔，幸好我是先开孔然后再锯断~~

找个坡度的面也好找，拿另外一头本身有坡度的放在切割机上比对就OK ~~~

这是原厂那一头，果然是用冲压机打出来的孔就是不一样！

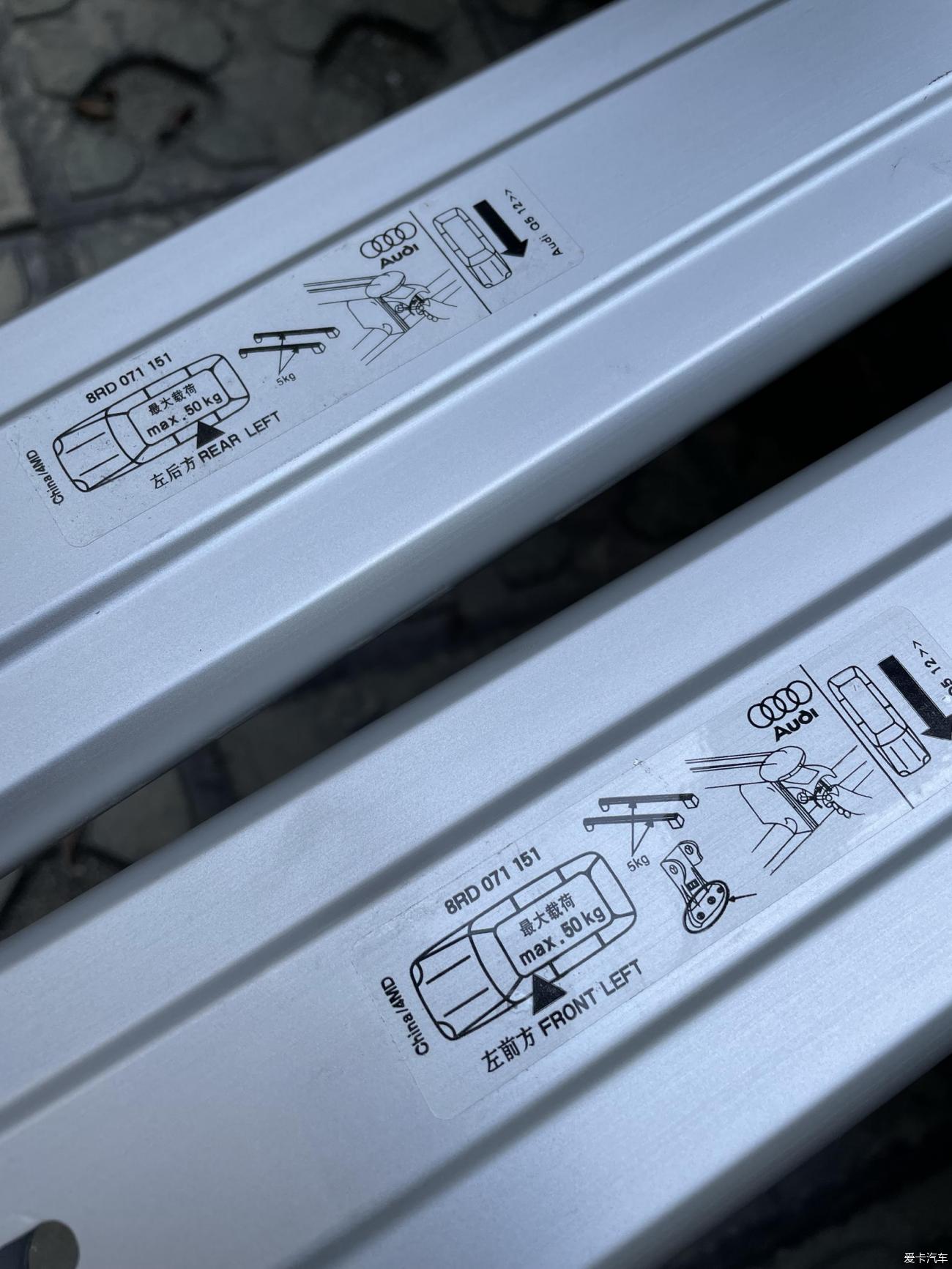

这就是需要保留标签的一头，找个标签上有注明前后不对等的杆儿。

注意看标签~~~

这就是前后的杆儿，不一样长，前面的要长一些，后面短。

这还没有上胶条，在各种调试。

继续调试。

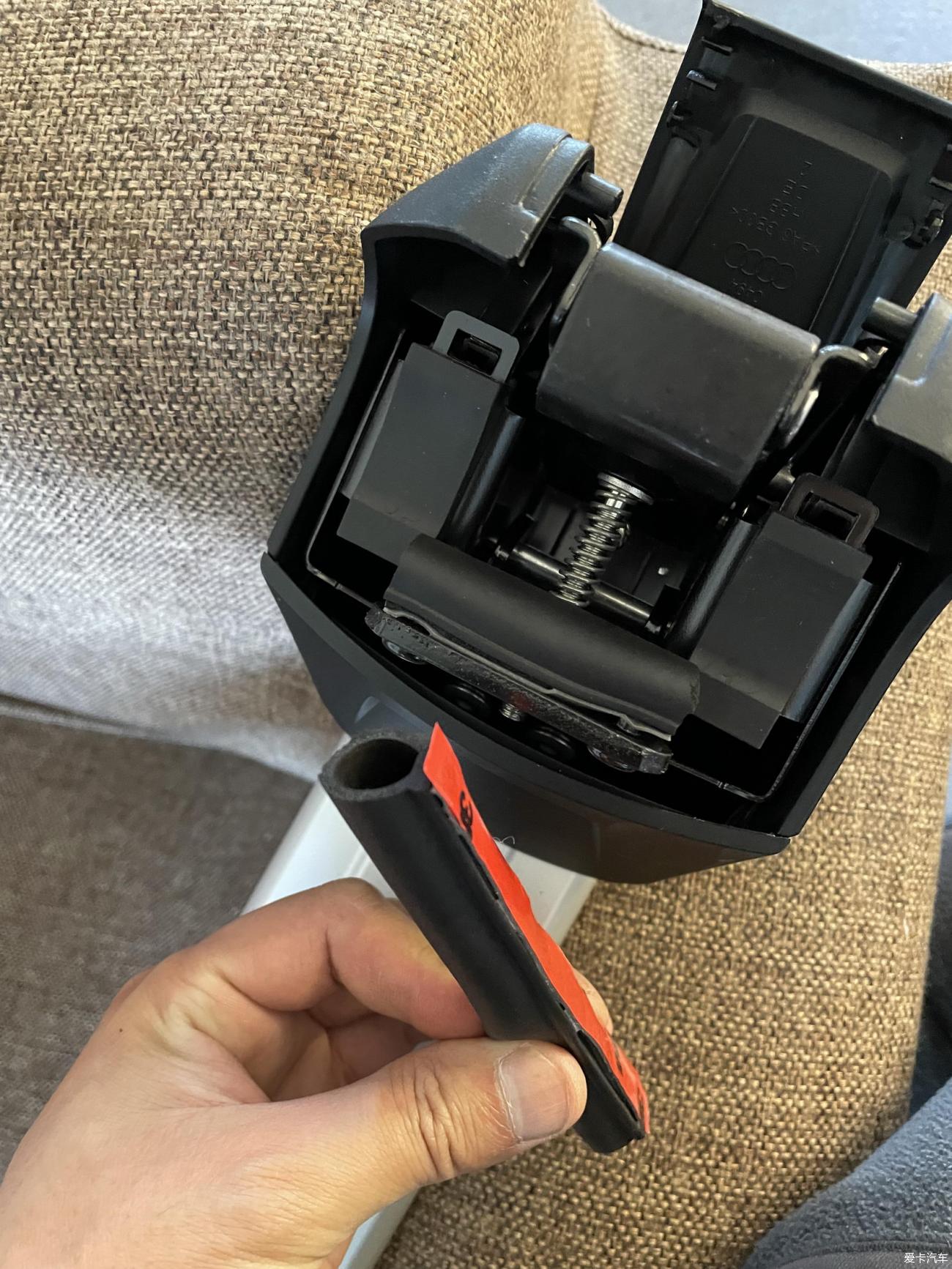

奥迪Q5杆子上有固定点，这个爪子上是有几个固定销的。防止摩擦行李杆，用这个上次给车门密封的胶条粘在爪子的固定点上。

四个爪子都用这个粘一下，防止摩擦我们车型的行李架。

胶条也安装到位，准备上车安装了~~

爪子与横杆的两个螺丝这个时候是没有上紧的~~我是先拧紧了爪子的螺丝，而后再拧紧的横杆两个螺丝，接着扣好胶条。

先预留多出来了一部分长度的胶套，防止胶套回缩。固定好横杆之后才把多余的胶套割掉。

扣回两侧的塑料盖子，塑料盖子是卡在最里面的那个螺丝上面的！

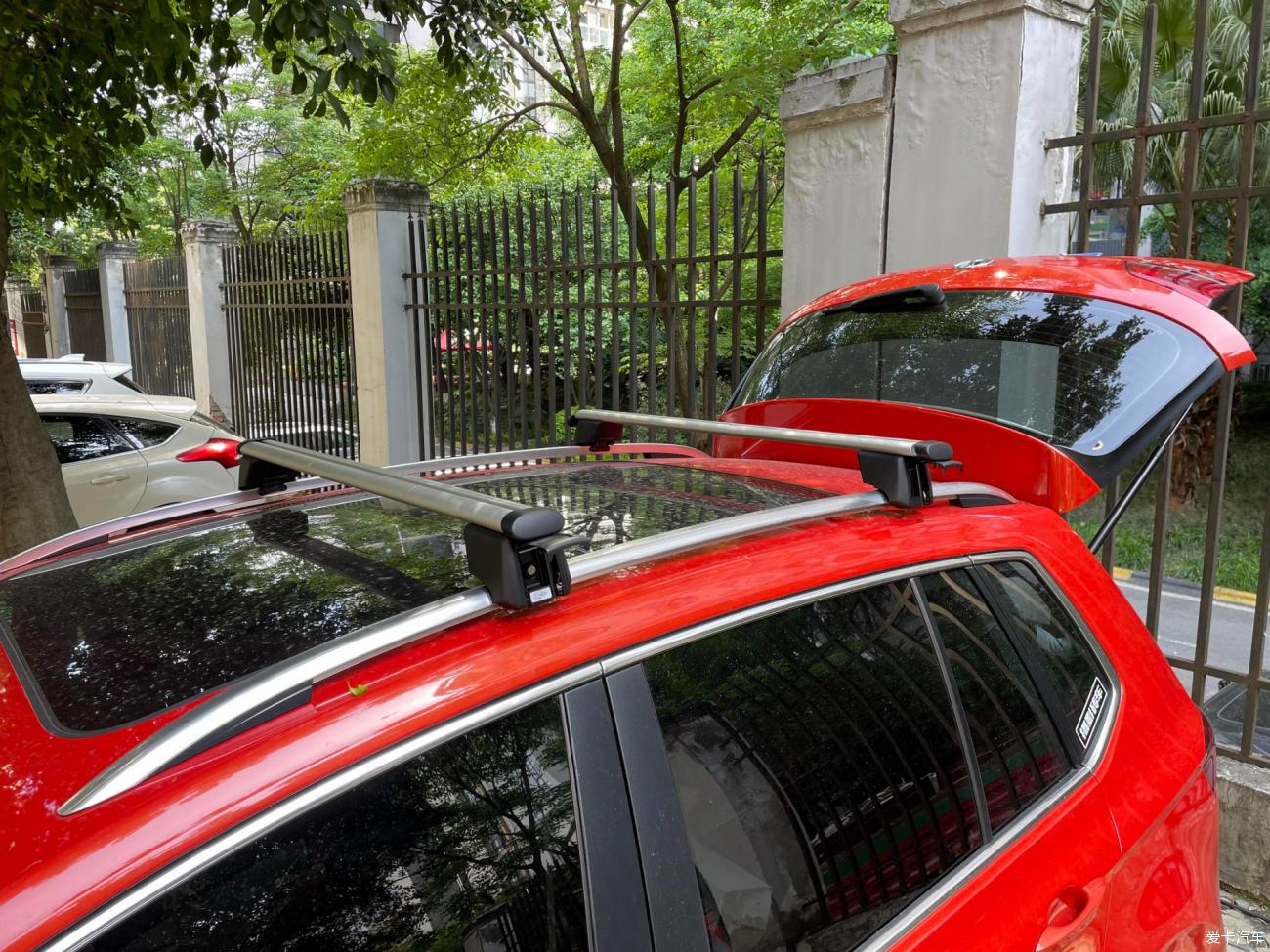

横杆后面与玻璃的高度差距9CM 足够天窗的开启了。

横杆前面与天窗的高度差距也是9CM 也足够天窗任何形式的开启了！

原本的说明书，说明几个固定点。我们车型没有固定点，我看有些网友是直接把这几个固定点角磨机磨掉了。

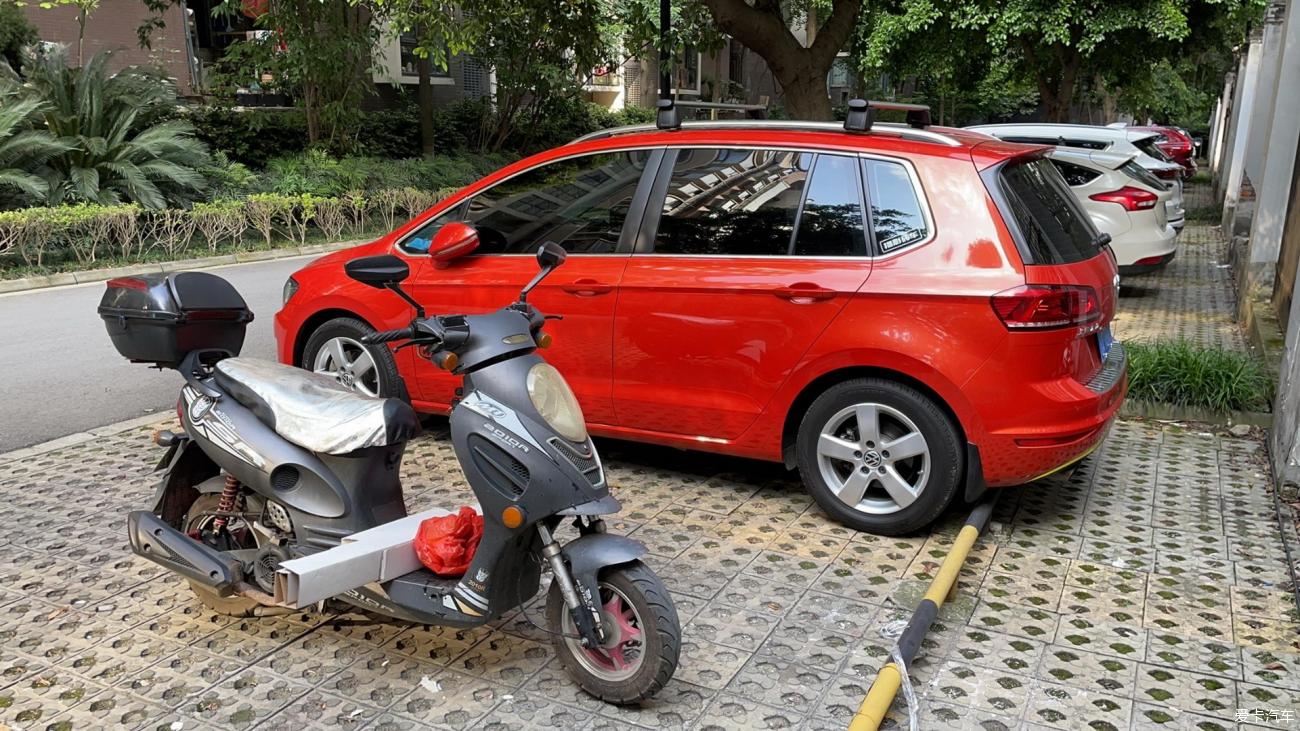

施工完毕，多亏了小摩托来来回回更换钻头~~~

我把切割下来的废料也拿回来了~ 果然原厂的东西就是不一样，还有各种识别码。
